Remove/Install Electric Vacuum Pump - AR43.05-P-0001GQA
MODEL 166.063 with ENGINE 276
| Remove/install | |||
| 1 | Reduce vacuum in brake booster by depressing brake pedal several times. | ||
| 2 | Remove left air intake pipe | ||

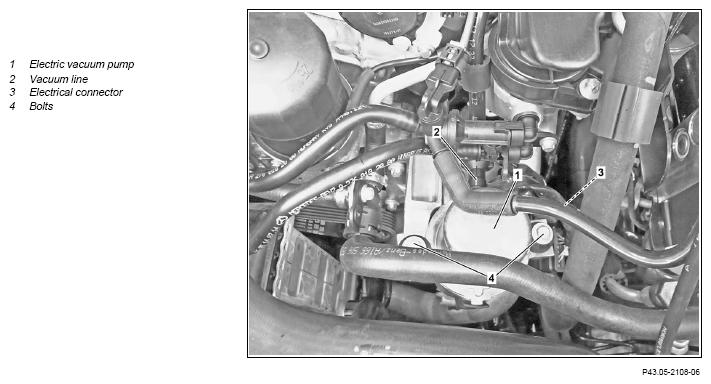

| 3 | Unlock and disconnect vacuum line (2) at electric vacuum pump (1) | ||
| 4 | Release and disconnect electrical connection (3) | ||
| 5 | Unscrew bolts (4) | *BA43.05-P-1005-01K | |
| 6 | Remove electric vacuum pump (1) upwards from bracket | ||
| 7 | Install in the reverse order | ||
| Programming | |||
| 8 |
Reset runtime status of electric vacuum pump (1) using diagnostic system | When replacing the electric vacuum pump (1). | AD00.00-P-2000-04A |
| 9 |
Read fault memory and erase if necessary | When replacing vacuum pump (1). | AD00.00-P-2000-04A |
VACUUM PUMP
| Number | Designation | Engine 276 in model 166, 222 | |
|---|---|---|---|
| BA43.05-P-1005-01K | Screw/bolt, electrical vacuum pump to bracket | Nm | 9 |
