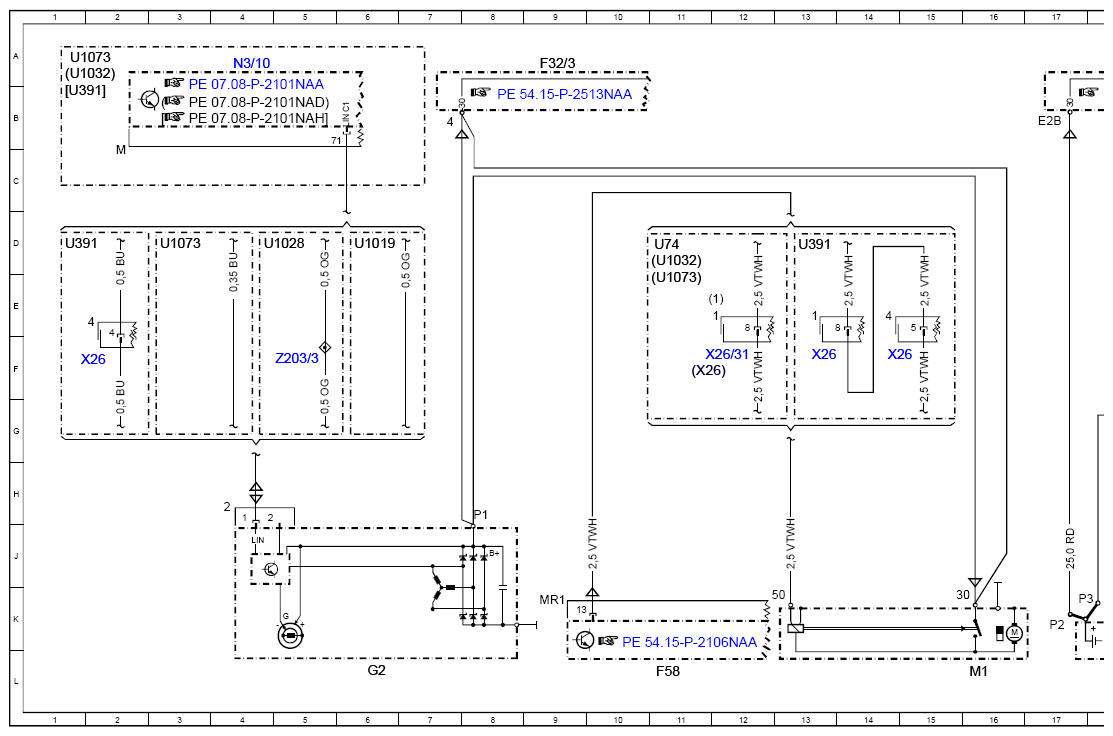

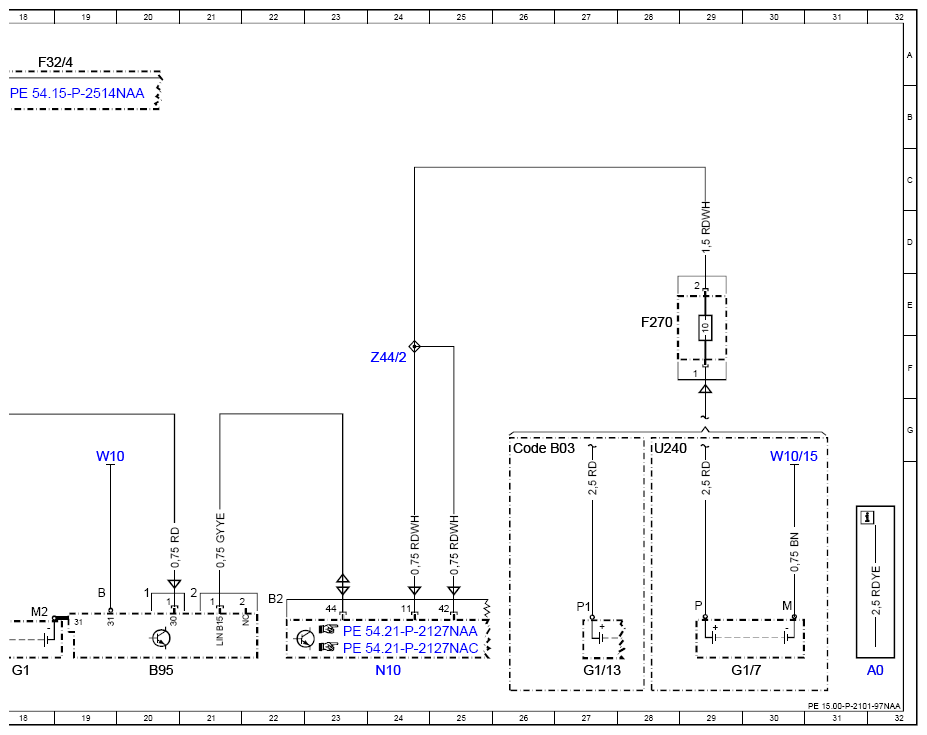

Wiring Diagram Of Starter, Alternator, Battery - PE15.00-P-2101-97NAA
ENGINE 157, 276.8/9, 278.9 in MODEL 166 up to model year 2016
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 32L |
| B95 | Battery sensor | 20L |
| Code B03 | ECO start/stop function | 26G |
| F270 | Buffer battery fuse | 28E |
| F32/3 | Engine compartment prefuse box | 9A |
| F32/4 | Interior prefuse box | 19A |
| F58 | Engine compartment fuse and relay module | 11L |
| G1 | On-board electrical system battery | 18L |
| G1/13 | ECO start/stop function additional battery | 27L |
| G1/7 | Additional battery | 29L |
| G2 | Alternator | 6L |
| M1 | Starter | 16L |
| N10 | SAM control unit | 24L |
| N3/10 | ME-SFI [ME] control unit | 4A |
| U1019 | Valid for gasoline engine 278 | 6D |
| U1028 | Valid for engine 157 | 4D |
| U1032 | Valid for engine 278 and 157 | 1A |
| U1032 | Valid for engine 278 and 157 | 11D |
| U1073 | Valid for gasoline engine 276.9 | 3D |
| U1073 | Valid for gasoline engine 276.9 | 1A |
| U1073 | Valid for gasoline engine 276.9 | 11E |
| U240 | Valid for all except ECO start/stop function | 28G |
| U391 | Valid for gasoline engine 276.8 | 1D |
| U391 | Valid for gasoline engine 276.8 | 1B |
| U391 | Valid for gasoline engine 276.8 | 13D |
| U74 | Valid for diesel engines | 11D |
| W10 | Front right on-board electrical system battery ground point | 19G |
| W10/15 | Additional battery ground point | 30G |
| X26 | Interior and engine wiring harness electrical connector | 2F |
| X26 | Interior and engine wiring harness electrical connector | 11F |
| X26 | Interior and engine wiring harness electrical connector | 13F |
| X26 | Interior and engine wiring harness electrical connector | 15F |
| X26/31 | Engine/engine compartment electrical connector | 12F |
| Z203/3 | Alternator LIN signal connector sleeve | 5F |
| Z44/2 | Buffer battery connector sleeve | 24F |
