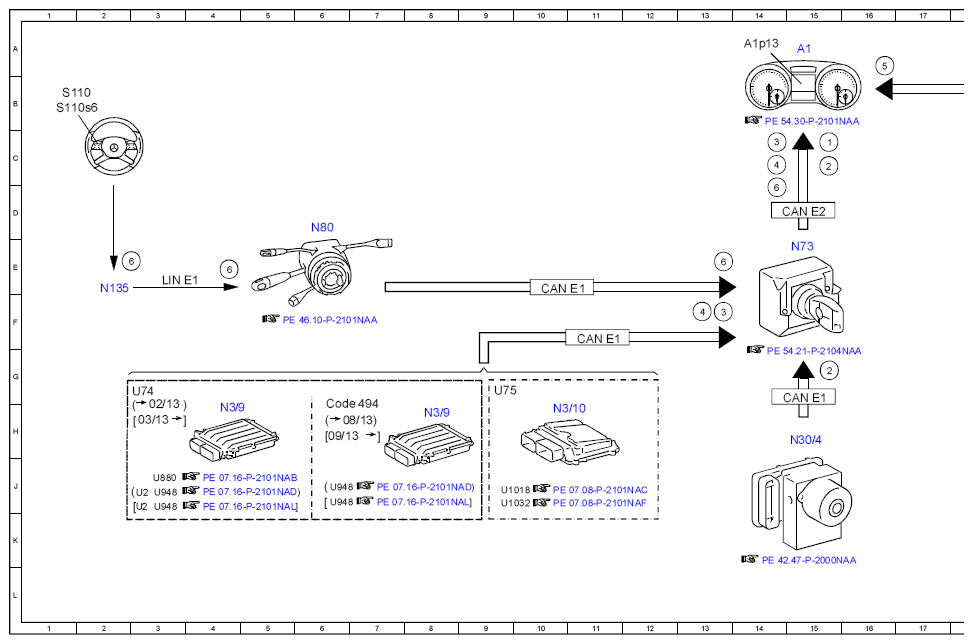

Electrical Function Schematic, Instrument Cluster Trip Computer - PE54.30-P-2057-97NAA
MODEL 166 up to model year 2016
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 15C |
| 2 | Wheel speed, signal | 15G |
| 2 | Wheel speed, signal | 15C |
| 3 | Fuel consumption, signal | 13F |
| 3 | Fuel consumption, signal | 14C |
| 4 | ECO score, status | 14C |
| 4 | ECO score, status | 13F |
| 5 | Fuel tank fuel level indicator fill level sensor, signal | 16A |
| 5 | Fuel tank fuel level indicator fill level sensor, signal | 21F |
| 6 | Multifunction steering wheel button group, signal | 2E |
| 6 | Multifunction steering wheel button group, signal | 13E |
| 6 | Multifunction steering wheel button group, signal | 4E |
| 6 | Multifunction steering wheel button group, signal | 14D |
| A1 | Instrument cluster | 15A |
| A1p13 | Multifunction display | 14A |
| B4/1 | Fuel tank fuel level indicator fill level sensor, left | 21H |
| B4/2 | Fuel tank fuel level indicator fill level sensor, right | 21J |
| CAN B | Interior CAN | 19B |
| CAN E1 | Chassis CAN 1 | 10E |
| CAN E1 | Chassis CAN 1 | 11F |
| CAN E1 | Chassis CAN 1 | 15G |
| CAN E2 | Chassis CAN 2 | 15D |
| Code 494 | USA version | 6H |
| LIN E1 | Steering LIN | 3E |
| N10 | SAM control unit | 21C |
| N135 | Steering wheel electronics | 2E |
| N3/10 | ME-SFI [ME] control unit | 10H |
| N3/9 | CDI control unit | 4H |
| N3/9 | CDI control unit | 8H |
| N30/4 | Electronic Stability Program control unit | 15H |
| N73 | Electronic ignition switch control unit | 15E |
| N80 | Steering column module control unit | 6D |
| S110 | Left multifunction steering wheel button group | 1B |
| S110s6 | OK button | 1B |
| U1018 | Valid for gasoline engine 276 | 9J |
| U1032 | Valid for engine 278 and 157 | 9J |
| U2 | Valid for all except USA | 3J |
| U2 | Valid for all except USA | 3J |
| U74 | Valid for diesel engines | 3G |
| U75 | Valid for gasoline engines | 9G |
| U880 | Valid for engine 642 | 3J |
| U948 | Valid for diesel engine 651 | 6J |
| U948 | Valid for diesel engine 651 | 6J |
| U948 | Valid for diesel engine 651 | 3J |
| U948 | Valid for diesel engine 651 | 3J |
