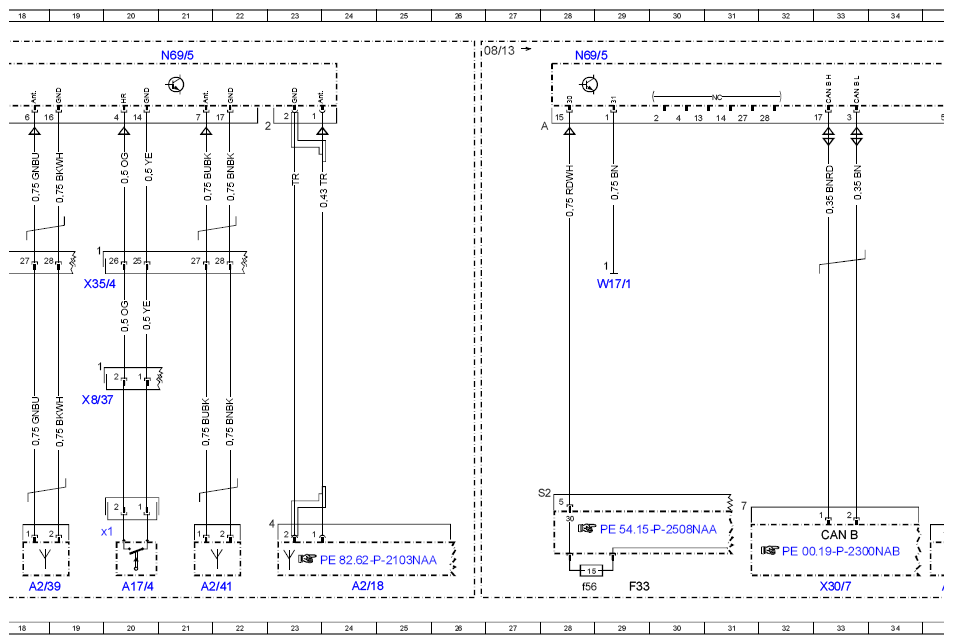

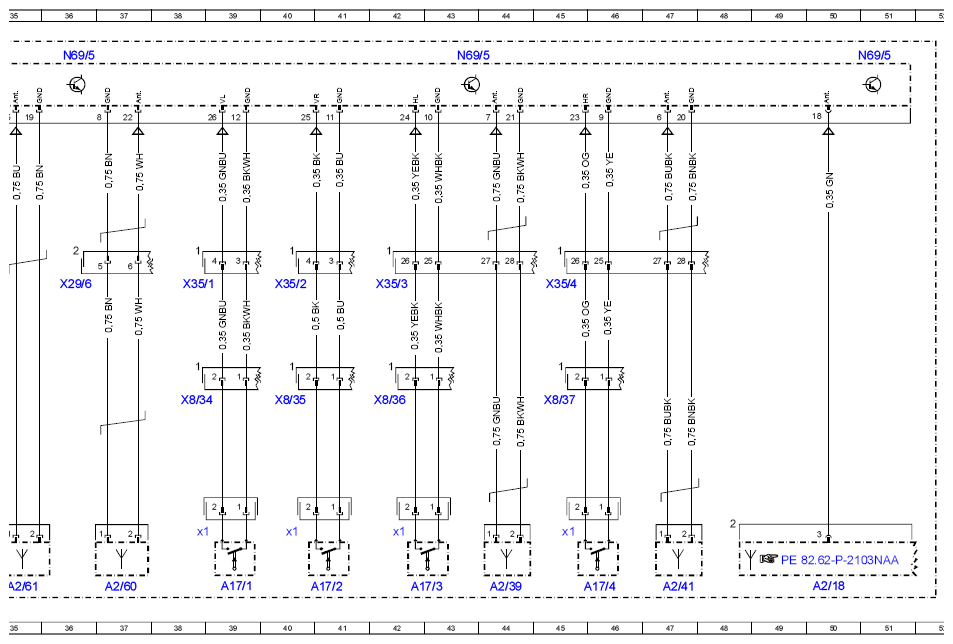

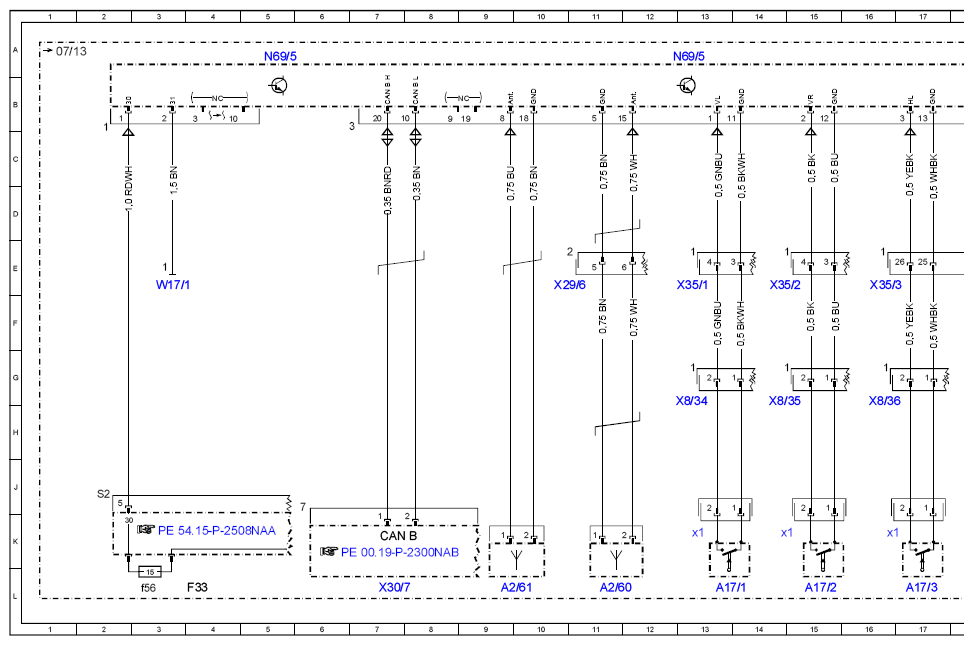

Wiring Diagram For Keyless Go Control Unit - PE80.61-P-2101-97NAA
MODEL 166 up to model year 2016 with CODE 889 (Keyless Go) Control unit N69/5
| Code: | Designation: | Position: |
|---|---|---|
| AO | Color code key | 56L |
| A17/1 | Left front KEYLESS GO door handle | 39L |
| A17/1 | Left front KEYLESS GO door handle | 13L |
| A17/1x1 | Left front KEYLESS GO door handle electrical connector | 38K |
| A17/1x1 | Left front KEYLESS GO door handle electrical connector | 13K |
| A17/2 | Right front KEYLESS GO door handle | 41L |
| A17/2 | Right front KEYLESS GO door handle | 15L |
| A17/2x1 | Right front KEYLESS GO door handle electrical connector | 40K |
| A17/2x1 | Right front KEYLESS GO door handle electrical connector | 14K |
| A17/3 | Left rear KEYLESS GO door handle | 42L |
| A17/3 | Left rear KEYLESS GO door handle | 17L |
| A17/3x1 | Left rear KEYLESS GO door handle electrical connector | 42K |
| A17/3x1 | Left rear KEYLESS GO door handle electrical connector | 16K |
| A17/4 | Right rear KEYLESS GO door handle | 46L |
| A17/4 | Right rear KEYLESS GO door handle | 20L |
| A17/4x1 | Right rear KEYLESS GO door handle electrical connector | 45K |
| A17/4x1 | Right rear KEYLESS GO door handle electrical connector | 20K |
| A2/18 | FM 1, AM, CL [ZV] and KEYLESS GO antenna amplifier | 50L |
| A2/18 | FM 1, AM, CL [ZV] and KEYLESS GO antenna amplifier | 24L |
| A2/39 | Left rear door KEYLESS GO antenna | 44L |
| A2/39 | Left rear door KEYLESS GO antenna | 18L |
| A2/41 | Right rear door KEYLESS GO antenna | 47L |
| A2/41 | Right rear door KEYLESS GO antenna | 21L |
| A2/60 | Center console KEYLESS-GO antenna | 37L |
| A2/60 | Center console KEYLESS-GO antenna | 11L |
| A2/61 | Vehicle interior KEYLESS GO antenna | 35L |
| A2/61 | Vehicle interior KEYLESS GO antenna | 9L |
| CAN B | Interior CAN | 33K |
| CAN B | Interior CAN | 7K |
| F33 | Battery compartment prefuse box | 29L |
| F33 | Battery compartment prefuse box | 4L |
| F33f56 | Fuse 56 | 28L |
| F33f56 | Fuse 56 | 3L |
| N69/5 | KEYLESS-GO control unit | 28A |
| N69/5 | KEYLESS-GO control unit | 36A |
| N69/5 | KEYLESS-GO control unit | 43A |
| N69/5 | KEYLESS-GO control unit | 5A |
| N69/5 | KEYLESS-GO control unit | 13A |
| N69/5 | KEYLESS-GO control unit | 21A |
| N69/5 | KEYLESS-GO control unit | 51A |
| W17/1 | Left rear seat ground point | 29E |
| W17/1 | Left rear seat ground point | 3E |
| X29/6 | Center console electrical connector | 36E |
| X29/6 | Center console electrical connector | 11E |
| X30/7 | Left potential distributor electrical connector (CAN) | 33L |
| X30/7 | Left potential distributor electrical connector (CAN) | 7L |
| X35/1 | Left front door electrical connector | 38E |
| X35/1 | Left front door electrical connector | 13E |
| X35/2 | Right front door electrical connector | 40E |
| X35/2 | Right front door electrical connector | 14E |
| X35/3 | Left rear door electrical connector | 42E |
| X35/3 | Left rear door electrical connector | 16E |
| X35/4 | Right rear door electrical connector | 45E |
| X35/4 | Right rear door electrical connector | 19E |
| X8/34 | Left front KEYLESS GO door handle electrical connector | 38H |
| X8/34 | Left front KEYLESS GO door handle electrical connector | 13H |
| X8/35 | Right front KEYLESS GO door handle electrical connector | 40H |
| X8/35 | Right front KEYLESS GO door handle electrical connector | 14H |
| X8/36 | Left rear KEYLESS GO door handle electrical connector | 42H |
| X8/36 | Left rear KEYLESS GO door handle electrical connector | 16H |
| X8/37 | Right rear KEYLESS GO door handle electrical connector | 45H |
| X8/37 | Right rear KEYLESS GO door handle electrical connector | 19H |
