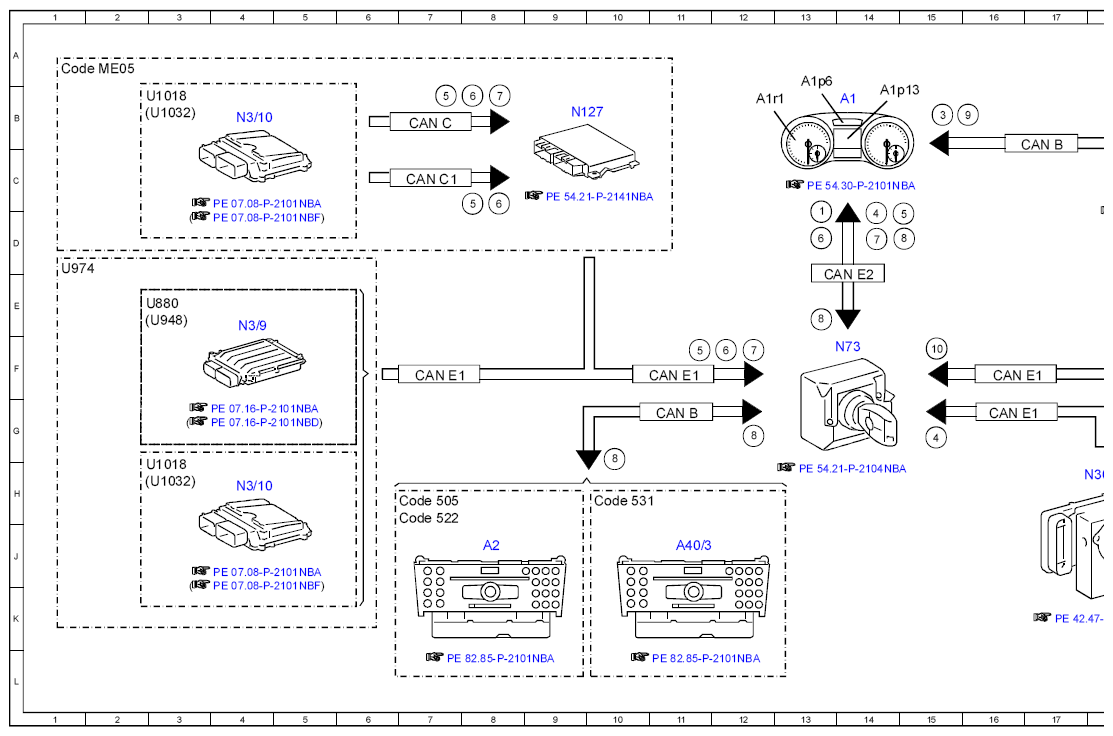

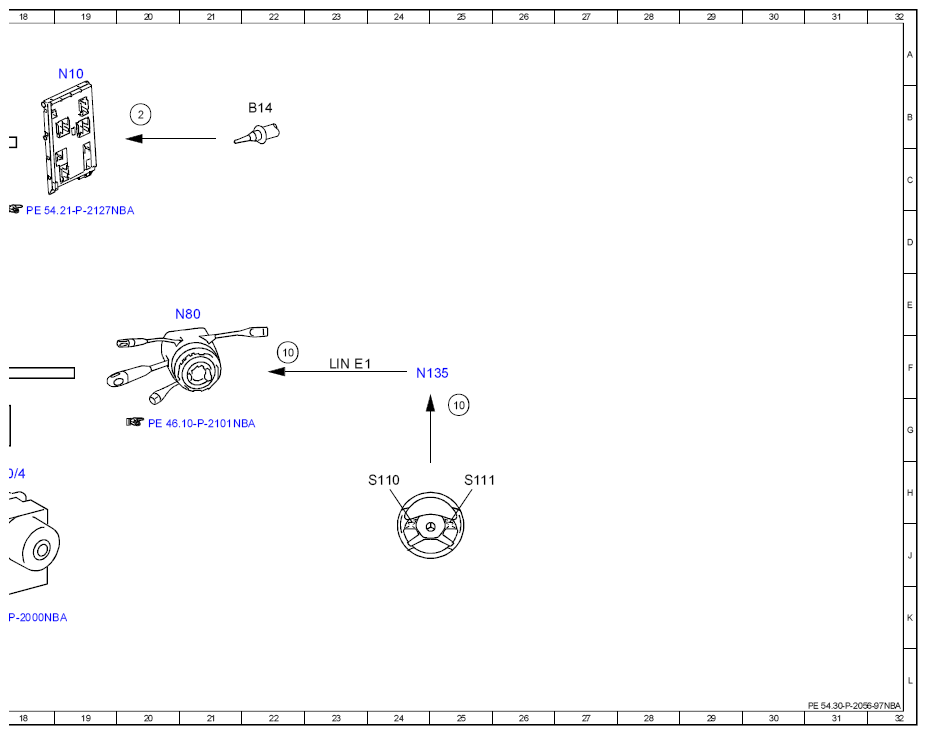

Electrical Function Schematic Of Instrument Cluster, Comfort Display - PE54.30-P-2056-97NBA
MODEL 166 as of model year 2016
MODEL 292
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 13D |
| 10 | Multifunction steering wheel button group, signal | 25G |
| 10 | Multifunction steering wheel button group, signal | 22F |
| 10 | Multifunction steering wheel button group, signal | 15F |
| 2 | Outside temperature sensor, signal | 20B |
| 3 | Outside temperature, signal | 15B |
| 4 | Wheel speed, signal | 15G |
| 4 | Wheel speed, signal | 14D |
| 5 | Coolant temperature, signal | 11F |
| 5 | Coolant temperature, signal | 7B |
| 5 | Coolant temperature, signal | 8C |
| 5 | Coolant temperature, signal | 15C |
| 6 | Engine running, signal | 13D |
| 6 | Engine running, signal | 8B |
| 6 | Engine running, signal | 8C |
| 6 | Engine running, signal | 12F |
| 7 | Drivetrain operational, signal | 12F |
| 7 | Drivetrain operational, signal | 14D |
| 7 | Drivetrain operational, signal | 8B |
| 8 | Time synchronization, signal | 10G |
| 8 | Time synchronization, signal | 12G |
| 8 | Time synchronization, signal | 15D |
| 8 | Time synchronization, signal | 13E |
| 9 | Circuit 58, status | 16B |
| A1 | Instrument cluster | 14B |
| A1p13 | Multifunction display | 14B |
| A1p6 | Digital clock | 13A |
| A1r1 | Instrument illumination brightness control | 12B |
| A2 | Radio | 8J |
| A40/3 | COMAND control unit | 11J |
| B14 | Outside temperature sensor | 22B |
| CAN B | Interior CAN | 11G |
| CAN B | Interior CAN | 17C |
| CAN C | Drive train CAN | 7B |
| CAN C1 | Engine CAN | 7C |
| CAN E1 | Chassis CAN 1 | 11F |
| CAN E1 | Chassis CAN 1 | 16F |
| CAN E1 | Chassis CAN 1 | 16G |
| CAN E1 | Chassis CAN 1 | 7F |
| CAN E2 | Chassis CAN 2 | 14E |
| Code 505 | Radio 20 NTG5, non-navigation-capable | 7H |
| Code 522 | Audio 20 radio | 7H |
| Code 531 | COMAND APS | 10H |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 1A |
| LIN E1 | Steering LIN | 23F |
| N10 | SAM control unit | 19A |
| N127 | Drivetrain control unit | 9B |
| N135 | Steering wheel electronics | 24F |
| N3/10 | ME-SFI [ME] control unit | 4B |
| N3/10 | ME-SFI [ME] control unit | 4H |
| N3/9 | CDI control unit | 4E |
| N30/4 | Electronic Stability Program control unit | 18H |
| N73 | Electronic ignition switch control unit | 13F |
| N80 | Steering column module control unit | 20E |
| S110 | Left multifunction steering wheel button group | 24H |
| S111 | Right multifunction steering wheel button group | 25H |
| U1018 | Valid for gasoline engine 276 | 2B |
| U1018 | Valid for gasoline engine 276 | 2H |
| U1032 | Valid for engine 278 and 157 | 2B |
| U1032 | Valid for engine 278 and 157 | 2H |
| U880 | Valid for engine 642 | 2E |
| U948 | Valid for diesel engine 651 | 2E |
| U974 | Not valid for hybrid drive | 1D |
