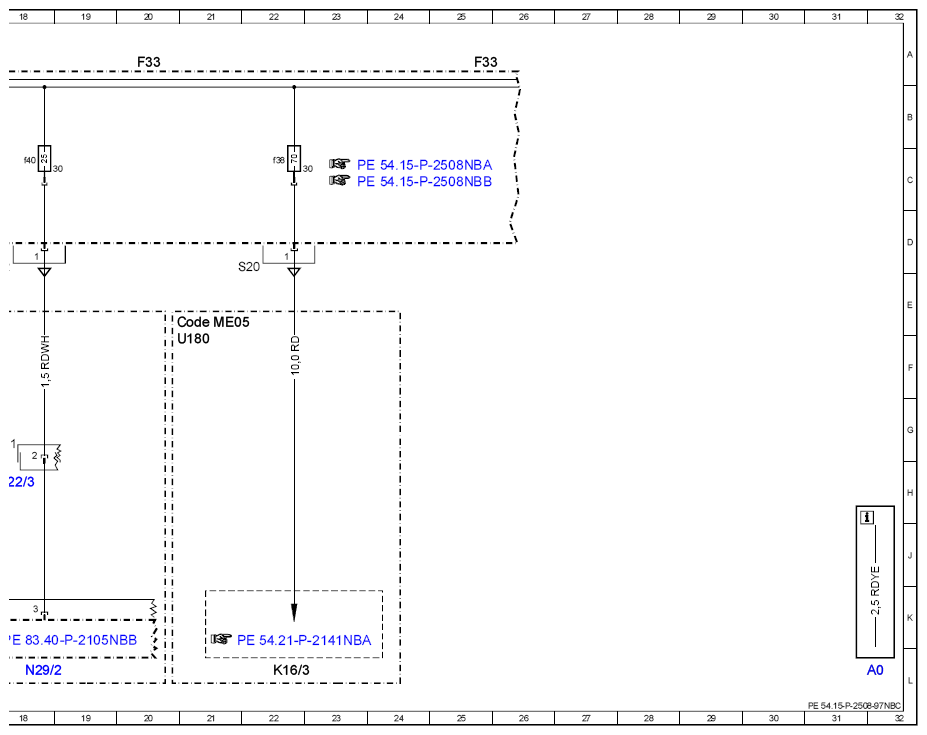

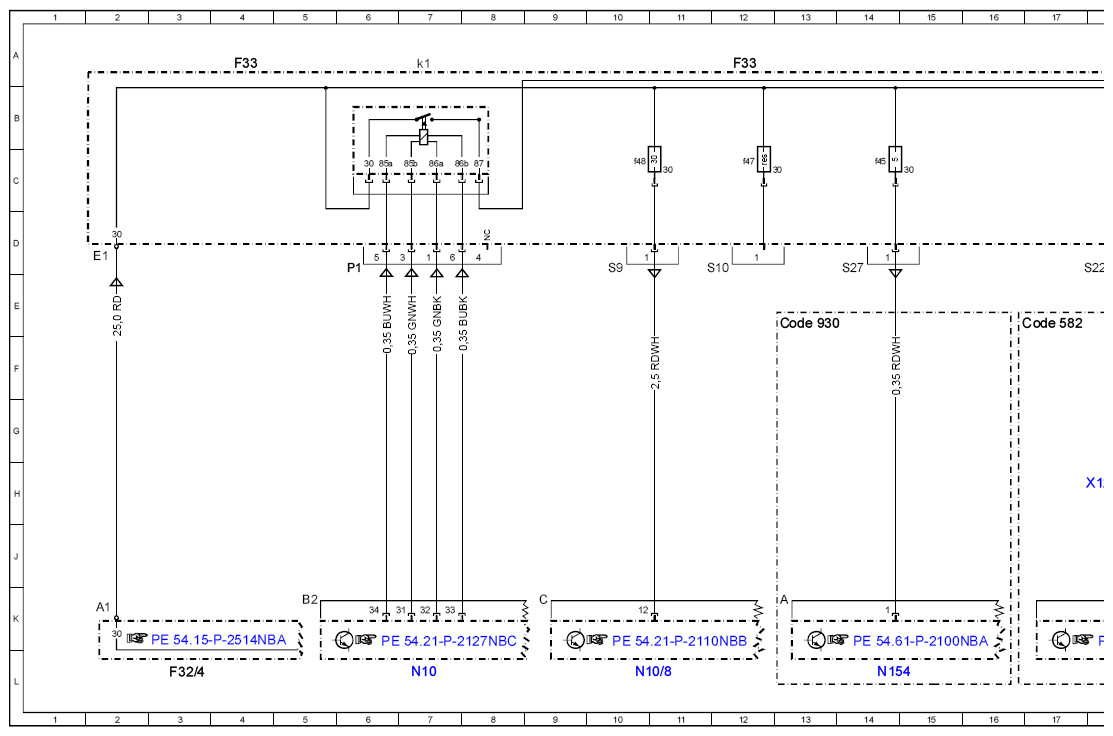

Wiring Diagram For Battery Compartment Prefuse Box (F33) - PE54.15-P-2508-97NBC
MODEL 166 as of model year 2016 Prefuse box F33, sheet 3
MODEL 292 Prefuse box F33, sheet 3
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 32L |
| Code 582 | Air conditioning in rear | 16E |
| Code 930 | Tachograph preinstallation | 13E |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 20E |
| F32/4 | Interior prefuse box | 3L |
| F33 | Battery compartment prefuse box | 4A |
| F33 | Battery compartment prefuse box | 12A |
| F33 | Battery compartment prefuse box | 25A |
| F33 | Battery compartment prefuse box | 20A |
| F33f38 | Fuse 38 | 22C |
| F33f40 | Fuse 40 | 18C |
| F33f45 | Fuse 45 | 14C |
| F33f47 | Fuse 47 | 12C |
| F33f48 | Fuse 48 | 10C |
| F33k1 | Circuit 30g relay | 7A |
| K16/3 | Heater booster relay | 22L |
| N10 | SAM control unit | 7L |
| N10/8 | Rear control unit | 10L |
| N154 | Digital tachograph control unit | 14L |
| N29/2 | Rear air conditioning electronic blower controller | 18L |
| U180 | Valid for cold countries | 20F |
| X122/3 | Rear air conditioning electrical connector | 18H |
