Wiring Diagram For Battery Compartment Prefuse Box (F33) - PE54.15-P-2508-97NBA

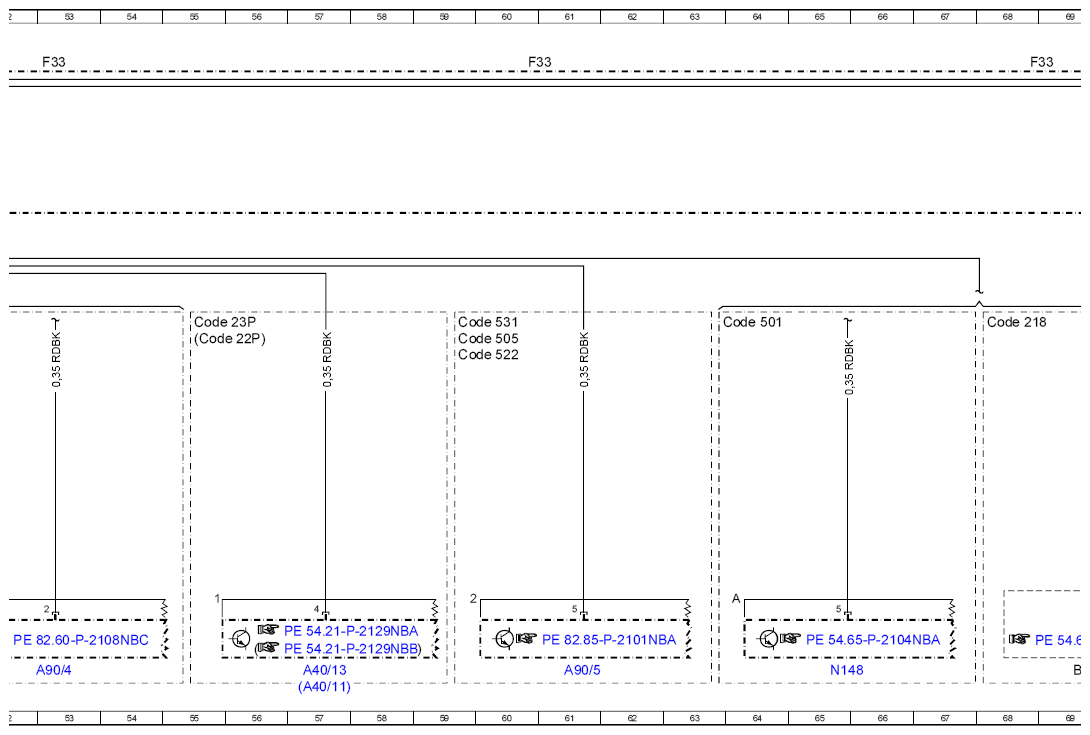

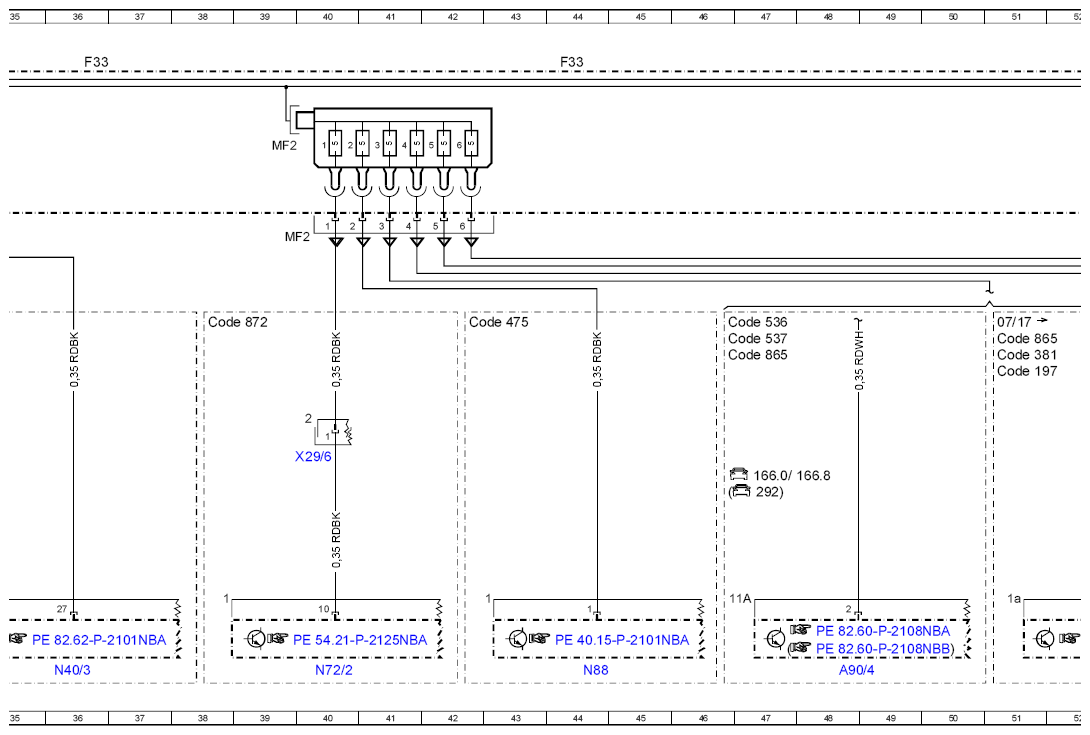

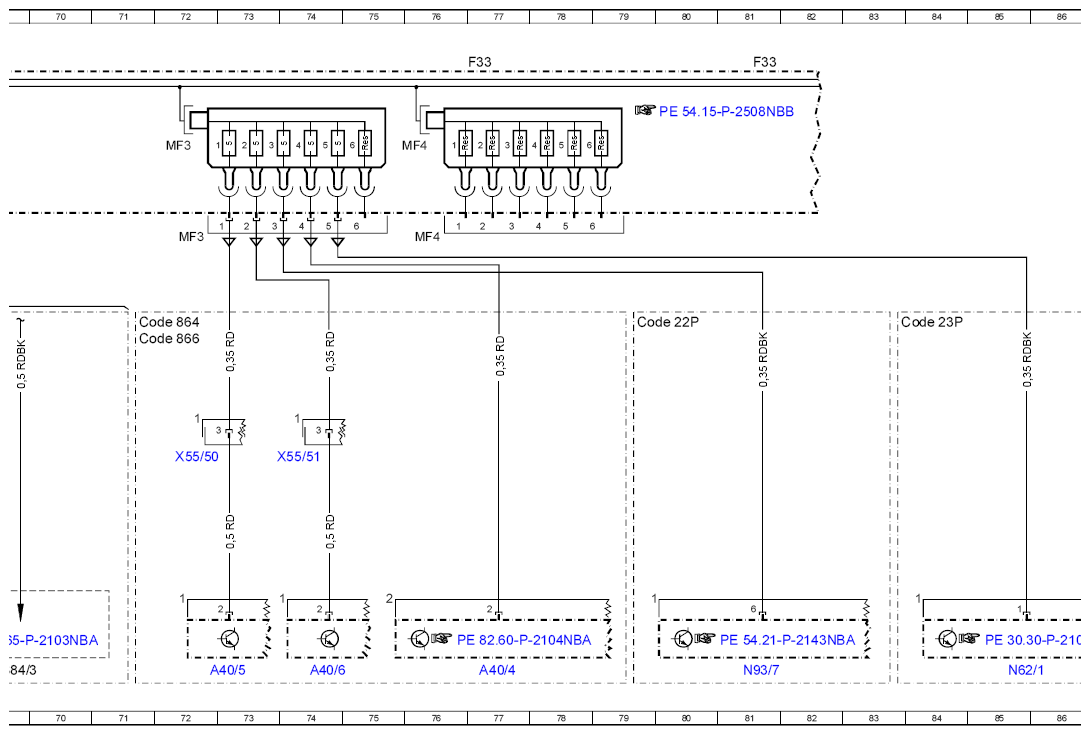

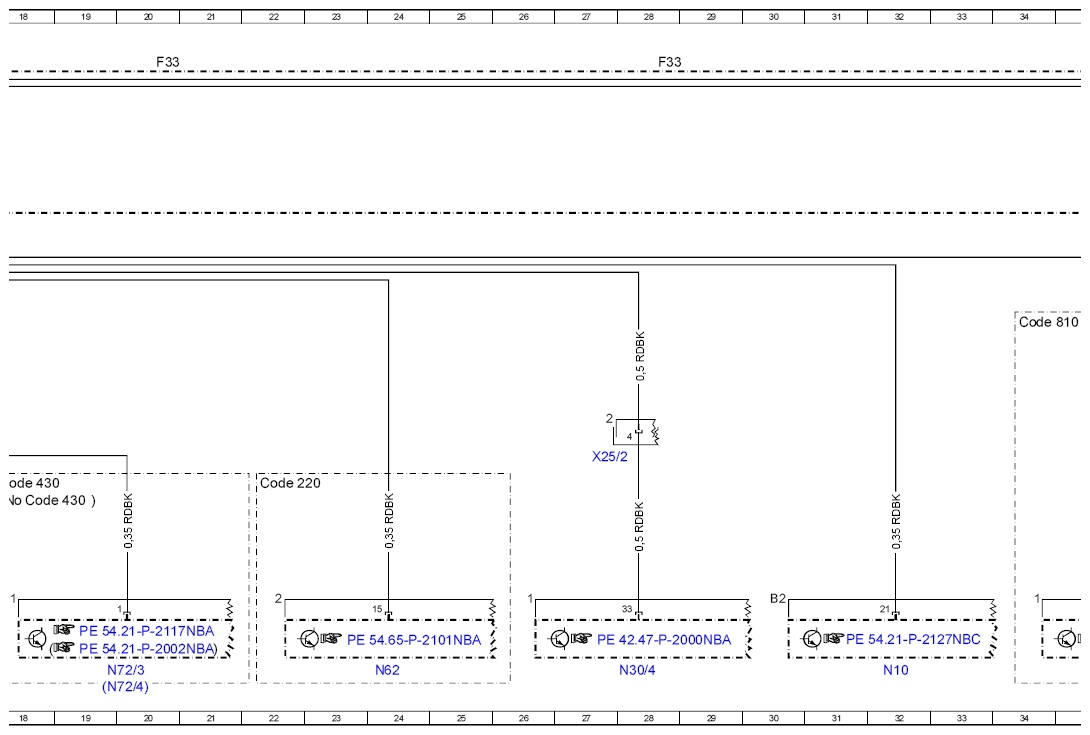

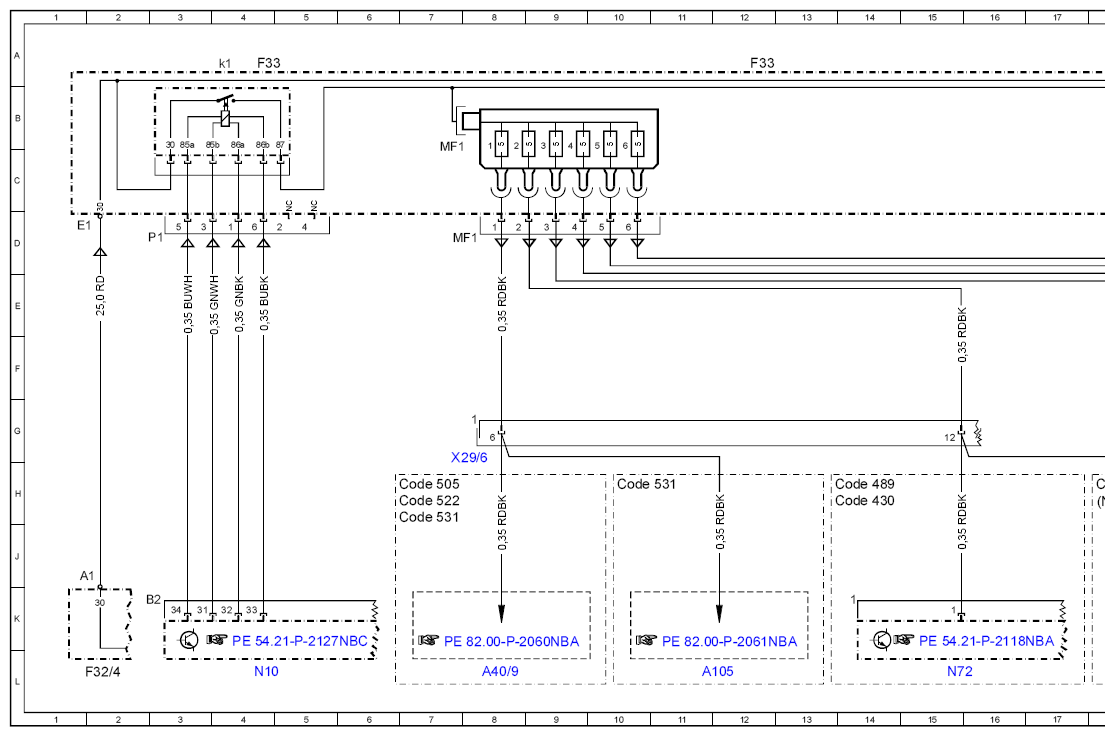

MODEL 166 as of model year 2016 Prefuse box F33, sheet 1
MODEL 292 Prefuse box F33, sheet 1
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 88L |
| A105 | Touchpad | 11L |
| A40/11 | Multifunction camera | 57L |
| A40/13 | Stereo multifunction camera | 57L |
| A40/4 | DVD player | 77L |
| A40/5 | Left rear display | 73L |
| A40/6 | Right rear display | 74L |
| A40/9 | Audio/COMAND control panel | 8L |
| A90/4 | Tuner unit | 48L |
| A90/4 | Tuner unit | 53L |
| A90/5 | Multimedia connection unit | 61L |
| B84/3 | Backup camera | 69L |
| Code 197 | CONVERSTION TO DVB-T2 WITH EXT. CARD READER/HD-TV KOREA | 51F |
| Code 218 | Backup camera | 68E |
| Code 220 | PARKTRONIC | 22H |
| Code 22P | Track package | 55F |
| Code 22P | Track package | 79E |
| Code 23P | Driver assistance package | 55E |
| Code 23P | Driver assistance package | 83E |
| Code 381 | CI+BOX CARD READER FOR DVB-T2 STANDARD | 51F |
| Code 430 | On-road/off-road package | 13H |
| Code 430 | On-road/off-road package | 18H |
| Code 430 | On-road/off-road package | 18H |
| Code 475 | Tire pressure monitor | 42E |
| Code 489 | AIRMATIC | 13H |
| Code 501 | 360 degree camera | 63E |
| Code 505 | Radio 20 NTG5, non-navigation-capable | 6H |
| Code 505 | Radio 20 NTG5, non-navigation-capable | 59F |
| Code 522 | Audio 20 radio | 6H |
| Code 522 | Audio 20 radio | 59F |
| Code 531 | COMAND APS | 6H |
| Code 531 | COMAND APS | 10H |
| Code 531 | COMAND APS | 59E |
| Code 536 | SIRIUS satellite radio | 46E |
| Code 537 | Digital radio | 46F |
| Code 810 | Sound system | 34E |
| Code 864 | Rear compartment entertainment | 71E |
| Code 865 | TV tuner | 51F |
| Code 865 | TV tuner | 46F |
| Code 866 | Rear entertainment preinstallation | 71F |
| Code 872 | Left and right rear seat heaters | 38E |
| F32/4 | Interior prefuse box | 2L |
| F33 | Battery compartment prefuse box | 4A |
| F33 | Battery compartment prefuse box | 12A |
| F33 | Battery compartment prefuse box | 20A |
| F33 | Battery compartment prefuse box | 28A |
| F33 | Battery compartment prefuse box | 36A |
| F33 | Battery compartment prefuse box | 44A |
| F33 | Battery compartment prefuse box | 53A |
| F33 | Battery compartment prefuse box | 60A |
| F33 | Battery compartment prefuse box | 68A |
| F33 | Battery compartment prefuse box | 77A |
| F33 | Battery compartment prefuse box | 81A |
| F33MF1 | Multiple fuse 1 | 7C |
| F33MF2 | Multiple fuse 2 | 39C |
| F33MF3 | Multiple fuse 3 | 72C |
| F33MF4 | Multiple fuse 4 | 76C |
| F33k1 | Circuit 30g relay | 4A |
| N10 | SAM control unit | 4L |
| N10 | SAM control unit | 32L |
| N148 | 360° camera control unit | 65L |
| N30/4 | Electronic Stability Program control unit | 28L |
| N40/3 | Sound system amplifier control unit | 36L |
| N62 | Parking system control unit | 24L |
| N62/1 | Radar sensors control unit | 85L |
| N72 | Lower control panel control unit | 15L |
| N72/2 | RCP [HBF] control unit | 40L |
| N72/3 | Off-Road operating panel control unit | 20L |
| N72/4 | Transmission modes control panel | 19L |
| N88 | Tire pressure monitor control unit | 44L |
| N93/7 | Chassis gateway control unit | 81L |
| X25/2 | Engine compartment/vehicle interior electrical connector | 27H |
| X29/6 | Center console electrical connector | 8H |
| X29/6 | Center console electrical connector | 40H |
| X55/50 | Left rear display electrical connector | 72H |
| X55/51 | Right rear display electrical connector | 74H |
