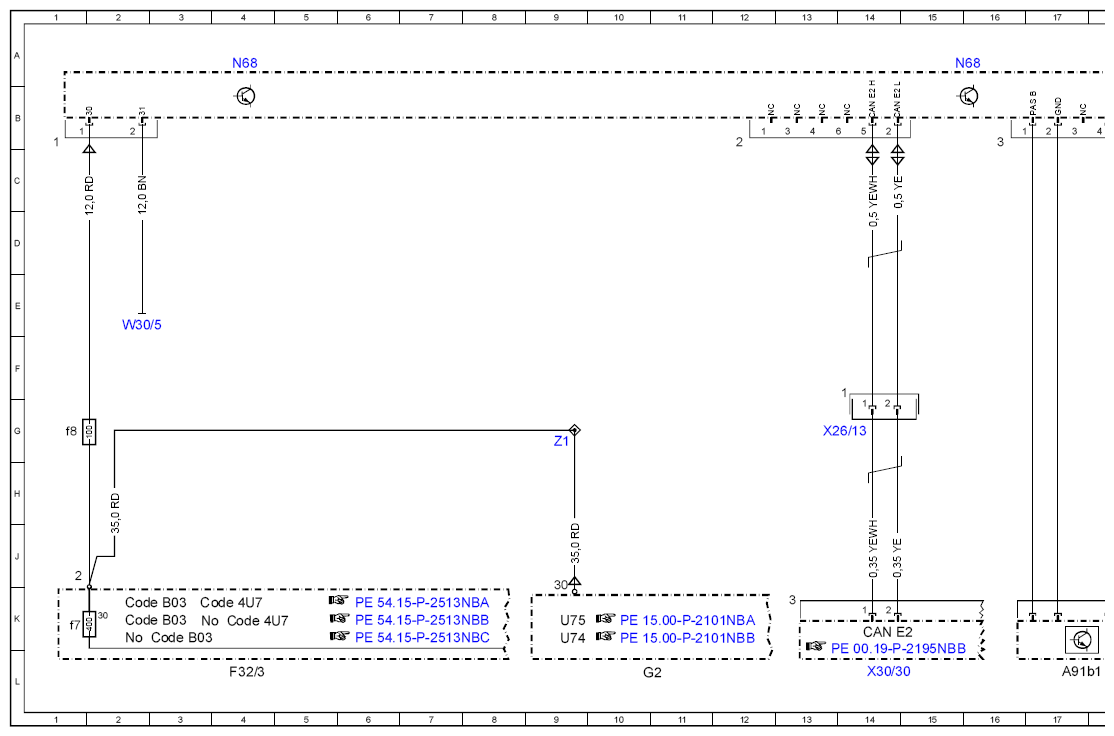

Wiring Diagram For Electric Power Steering Control Unit - PE46.35-P-2101-97NBA
MODEL 166 as of model year 2016 Control unit N68
MODEL 292 Control unit N68
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 23L |
| A91b1 | Electric power steering torque sensor | 17L |
| A91m1 | Electric power steering actuator motor | 21A |
| CAN E2 | Chassis CAN 2 | 14K |
| Code 4U7 | Start/stop voltage dip protection | 3K |
| Code 4U7 | Start/stop voltage dip protection | 4K |
| Code B03 | ECO start/stop function | 2K |
| Code B03 | ECO start/stop function | 2K |
| Code B03 | ECO start/stop function | 3K |
| F32/3 | Engine compartment prefuse box | 4L |
| F32/3f7 | Fuse 7 | 1K |
| F32/3f8 | Fuse 8 | 1G |
| G2 | Alternator | 11L |
| N68 | Electrical power steering control unit | 4A |
| N68 | Electrical power steering control unit | 20A |
| N68 | Electrical power steering control unit | 15A |
| U74 | Valid for diesel engines | 9K |
| U75 | Valid for gasoline engines | 9K |
| W30/5 | Steering ground connection | 2E |
| X26/13 | Electric steering electrical connector | 14G |
| X30/30 | Vehicle floor chassis CAN E2 potential distributor electrical connector | 14L |
| Z1 | Alternator connector sleeve | 9G |
