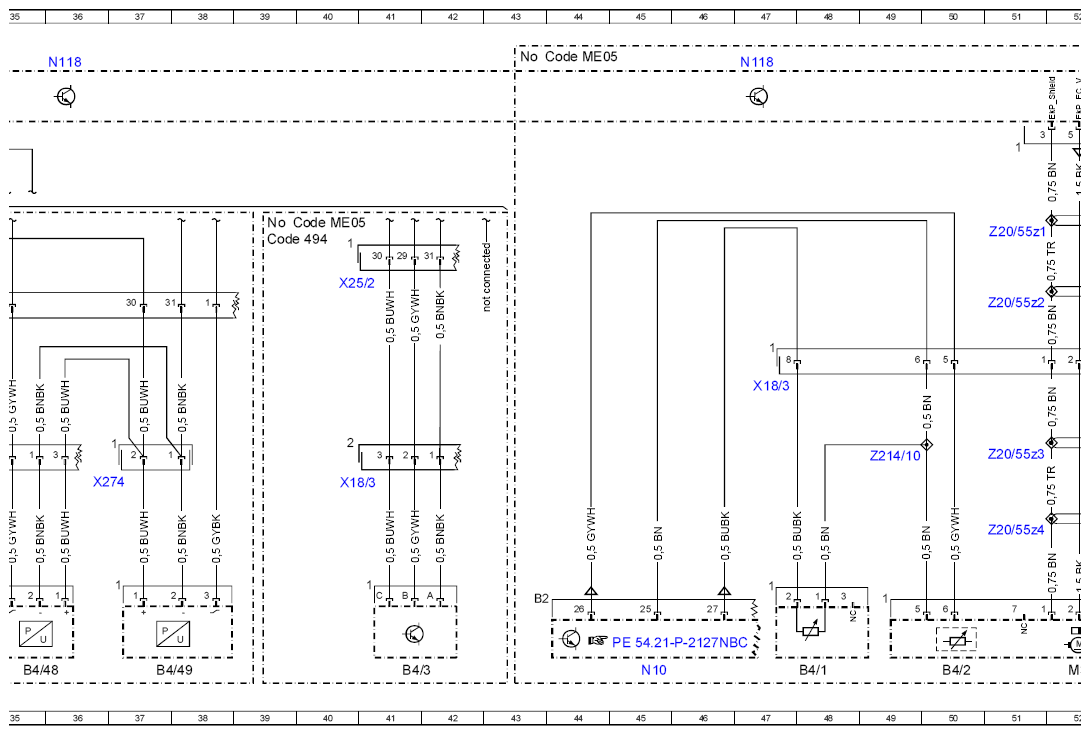

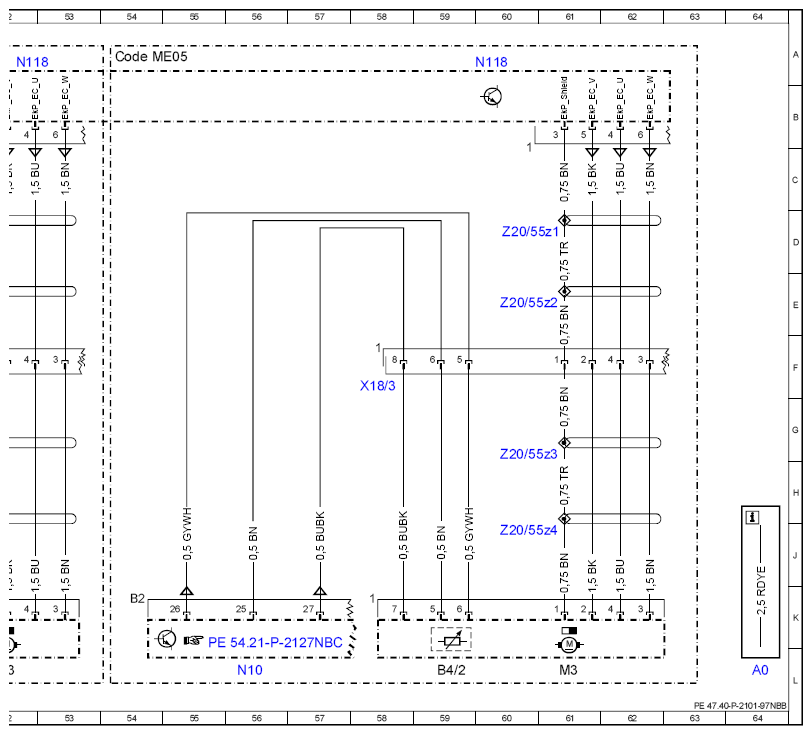

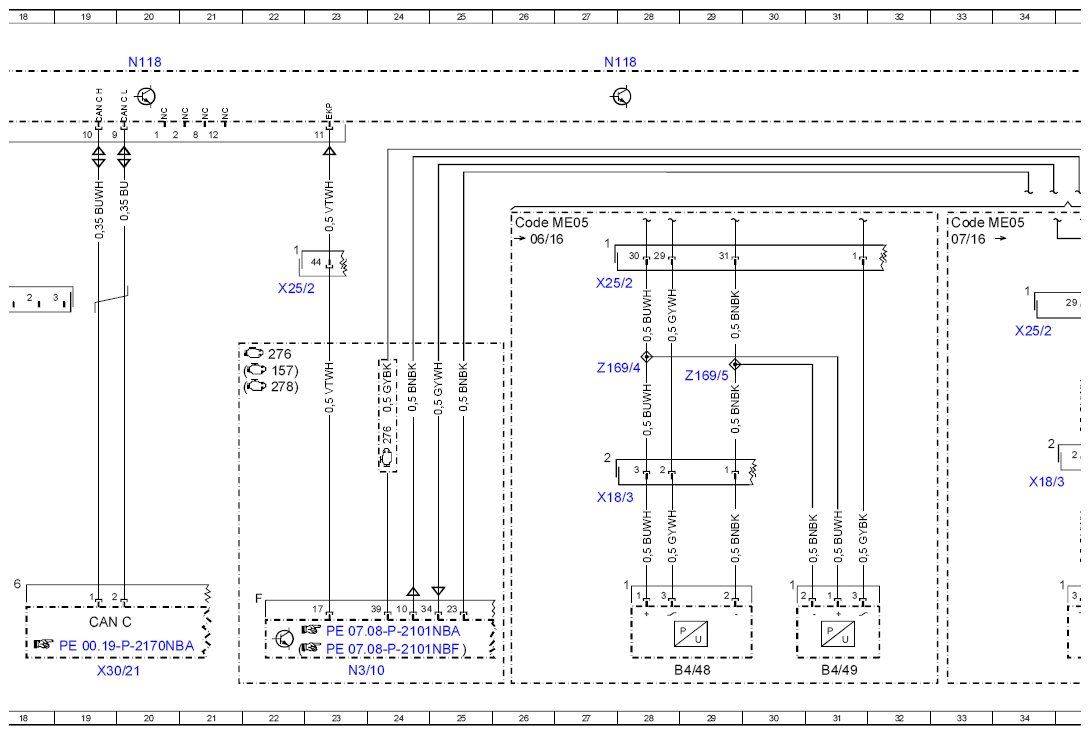

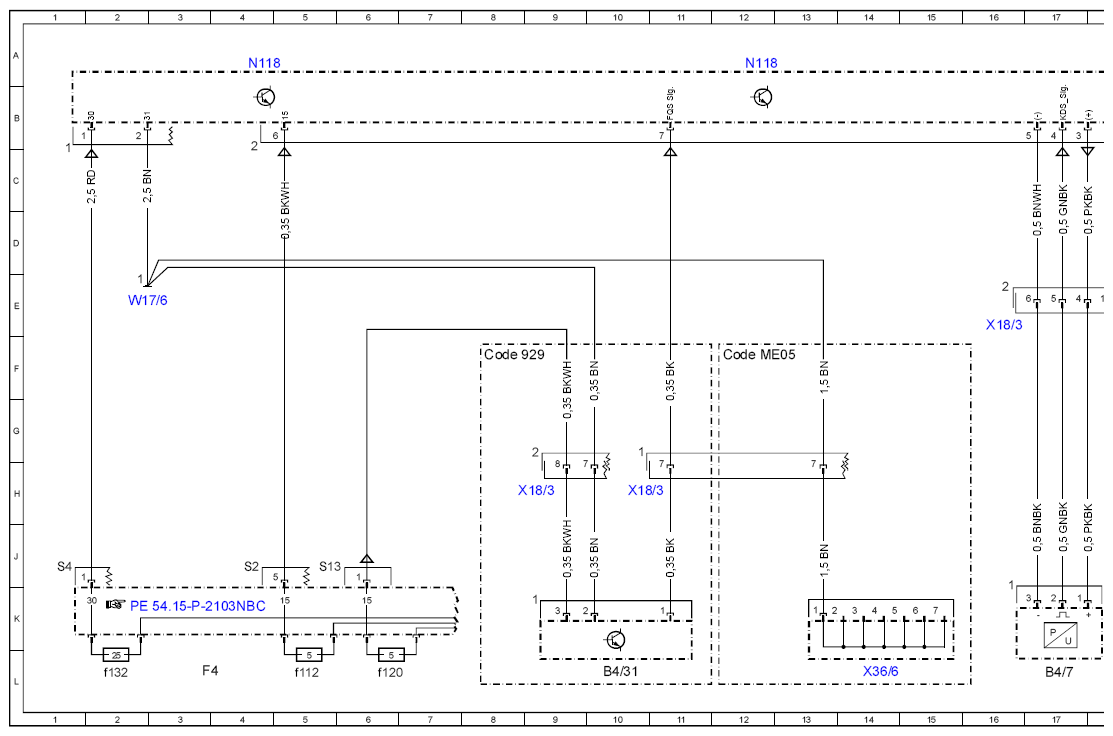

Wiring Diagram For Fuel Pump Control Unit - PE47.40-P-2101-97NBB
ENGINE 157, 276, 278 in MODEL 166 as of model year 2016 Fuel pump control unit N118
ENGINE 157, 276, 278 in MODEL 292 Fuel pump control unit N118
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 64L |
| B4/1 | Fuel tank fuel level indicator fill level sensor, left | 48L |
| B4/2 | Fuel tank fuel level indicator fill level sensor, right | 50L |
| B4/2 | Fuel tank fuel level indicator fill level sensor, right | 59L |
| B4/3 | Fuel tank pressure sensor | 41L |
| B4/31 | Fuel quality sensor | 10L |
| B4/48 | Fuel tank pressure sensor 1 | 29L |
| B4/48 | Fuel tank pressure sensor 1 | 35L |
| B4/49 | Fuel tank pressure sensor 2 | 31L |
| B4/49 | Fuel tank pressure sensor 2 | 37L |
| B4/7 | Fuel pressure sensor | 17L |
| CAN C | Drive train CAN | 19K |
| Code 494 | USA version | 39D |
| Code 929 | Engine for ethanol fuel | 8F |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 33D |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 12F |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 54A |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 26D |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 39D |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 43A |
| F4 | Rear fuse box | 3L |
| F4f112 | Fuse 112 | 5L |
| F4f120 | Fuse 120 | 6L |
| F4f132 | Fuse 132 | 2L |
| M3 | Fuel pump (FP) | 52L |
| M3 | Fuel pump (FP) | 61L |
| N10 | SAM control unit | 45L |
| N10 | SAM control unit | 56L |
| N118 | Fuel pump control unit | 4A |
| N118 | Fuel pump control unit | 20A |
| N118 | Fuel pump control unit | 12A |
| N118 | Fuel pump control unit | 27A |
| N118 | Fuel pump control unit | 36A |
| N118 | Fuel pump control unit | 52A |
| N118 | Fuel pump control unit | 47A |
| N118 | Fuel pump control unit | 60A |
| N3/10 | ME-SFI [ME] control unit | 23L |
| W17/6 | Rear seat crossmember ground point | 2E |
| X18/3 | Vehicle interior/fuel tank electrical connector | 16E |
| X18/3 | Vehicle interior/fuel tank electrical connector | 47F |
| X18/3 | Vehicle interior/fuel tank electrical connector | 9H |
| X18/3 | Vehicle interior/fuel tank electrical connector | 10H |
| X18/3 | Vehicle interior/fuel tank electrical connector | 27H |
| X18/3 | Vehicle interior/fuel tank electrical connector | 58F |
| X18/3 | Vehicle interior/fuel tank electrical connector | 40H |
| X18/3 | Vehicle interior/fuel tank electrical connector | 34H |
| X25/2 | Engine compartment/vehicle interior electrical connector | 22E |
| X25/2 | Engine compartment/vehicle interior electrical connector | 27E |
| X25/2 | Engine compartment/vehicle interior electrical connector | 40E |
| X25/2 | Engine compartment/vehicle interior electrical connector | 34E |
| X274 | HYBRID electrical connector | 37H |
| X30/21 | Drive train CAN voltage distributor electrical connector | 19L |
| X36/6 | Fuel tank filter electrostatic discharge electrical connector | 14L |
| Z169/4 | Tank pressure sensor connector sleeve (supply) | 28F |
| Z169/5 | Tank pressure sensor connector sleeve (ground connection) | 29F |
| Z20/55z1 | Fuel pump actuation shielding connector sleeve | 51D |
| Z20/55z1 | Fuel pump actuation shielding connector sleeve | 60D |
| Z20/55z2 | Fuel pump actuation shielding connector sleeve | 51E |
| Z20/55z2 | Fuel pump actuation shielding connector sleeve | 60E |
| Z20/55z3 | Fuel pump actuation shielding connector sleeve | 51G |
| Z20/55z3 | Fuel pump actuation shielding connector sleeve | 60G |
| Z20/55z4 | Fuel pump actuation shielding connector sleeve | 51J |
| Z20/55z4 | Fuel pump actuation shielding connector sleeve | 60J |
| Z214/10 | Fill level sensor ground line connector sleeve | 49G |
