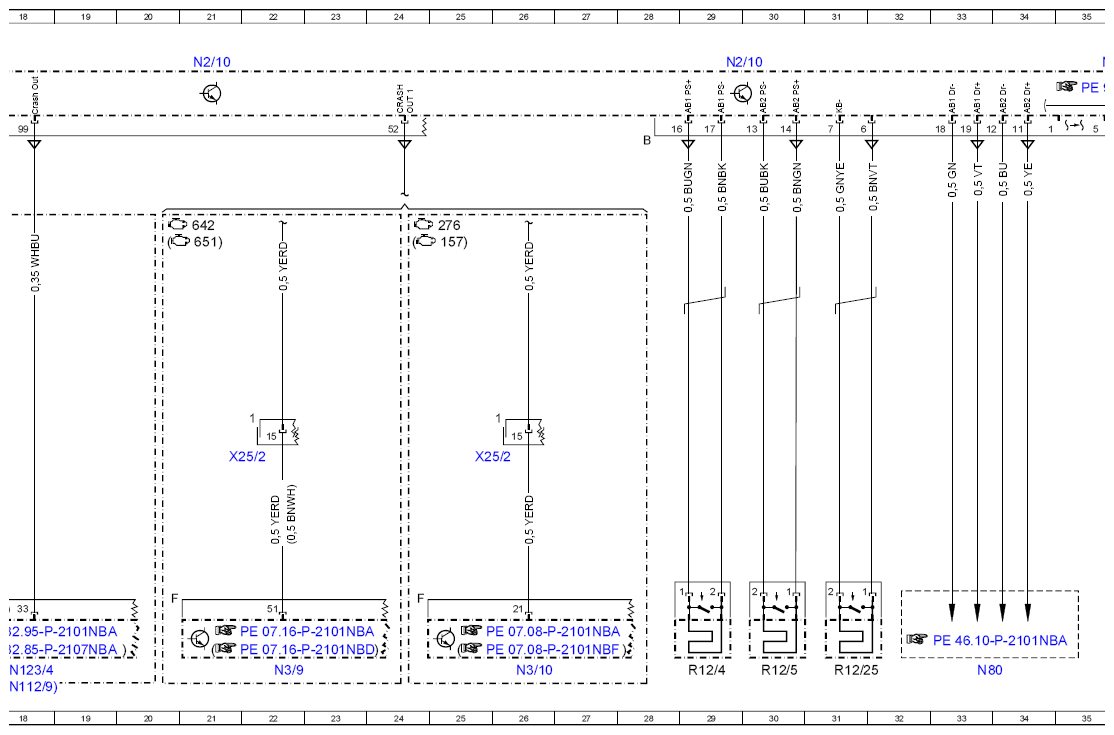

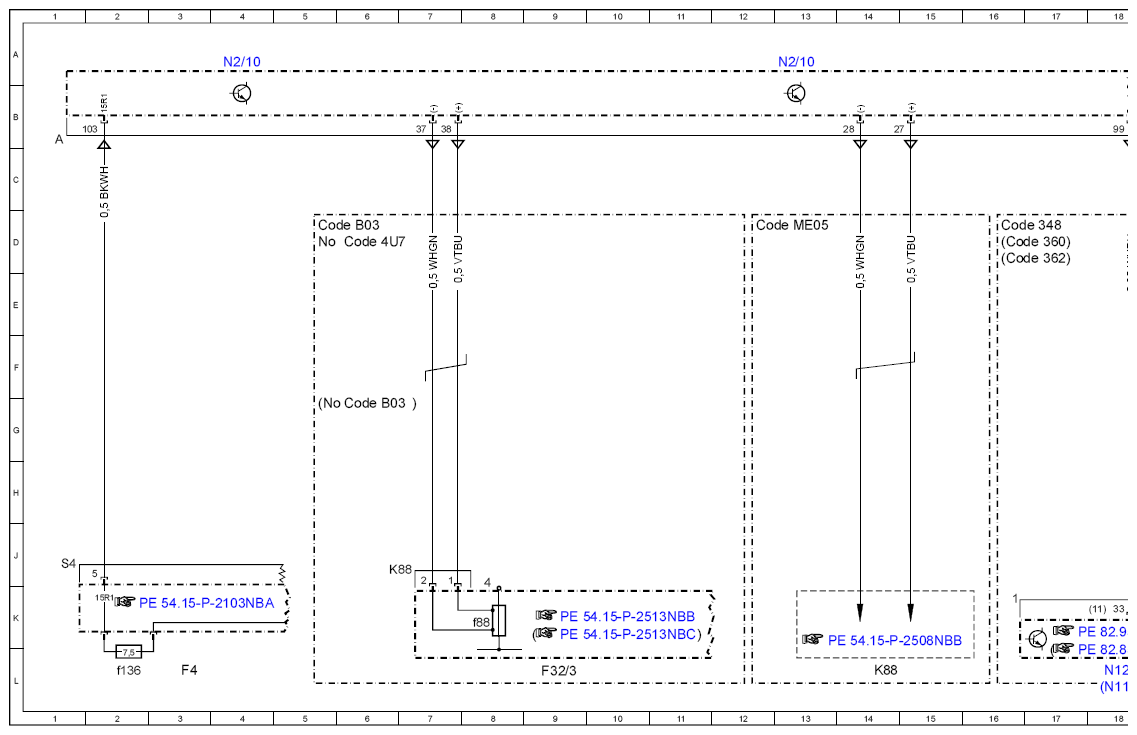

Wiring Diagram For Supplemental Restraint System Control Unit - PE91.60-P-2106-97NBB
MODEL 166 as of model year 2016 Control unit N2/10, sheet 2
MODEL 292 Control unit N2/10, sheet 2
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 40L |
| Code 348 | Emergency call/assistance system | 16D |
| Code 360 | HERMES UMTS | 16D |
| Code 362 | HERMES LTE | 16D |
| Code 4U7 | Start/stop voltage dip protection | 6D |
| Code B03 | ECO start/stop function | 5D |
| Code B03 | ECO start/stop function | 6G |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 12D |
| F32/3 | Engine compartment prefuse box | 9L |
| F32/3f88 | Pyrofuse | 8K |
| F4 | Rear fuse box | 3L |
| F4f136 | Fuse 136 | 2L |
| K88 | Pyrotechnical separator | 14L |
| N112/9 | HERMES control unit | 18L |
| N123/4 | Emergency call system control unit | 18L |
| N2/10 | Supplemental restraint system control unit | 4A |
| N2/10 | Supplemental restraint system control unit | 21A |
| N2/10 | Supplemental restraint system control unit | 29A |
| N2/10 | Supplemental restraint system control unit | 35A |
| N2/10 | Supplemental restraint system control unit | 13A |
| N3/10 | ME-SFI [ME] control unit | 26L |
| N3/9 | CDI control unit | 22L |
| N80 | Steering column module control unit | 33L |
| R12/25 | Driver kneebag squib | 31L |
| R12/4 | Front passenger airbag squib 1 | 29L |
| R12/5 | Front passenger airbag squib 2 | 30L |
| X25/2 | Engine compartment/vehicle interior electrical connector | 22H |
| X25/2 | Engine compartment/vehicle interior electrical connector | 26H |
