Remove/Install Load Compartment Floor - AR68.80-P-5800GQA
MODEL 166.063
| Remove/install | |||

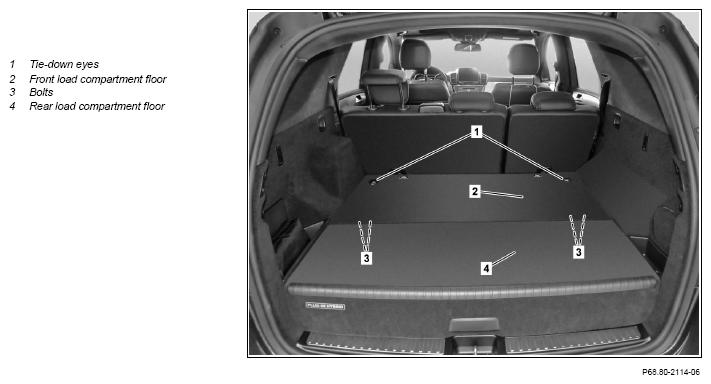

| 1 | Remove tie-down eyes (1) | *BA68.50-P-1002-03F | |
| 2 | Unclip front load compartment floor (2) and remove | ||
| 3 | Unscrew bolts (3) from rear load compartment floor (4) | ||
| 4 | Remove rear load compartment floor (4) | ||

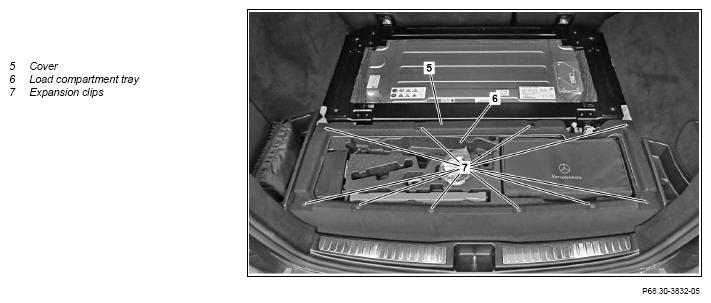

| 5 | Remove expansion clips (7) | Figure | |
| 6 | Remove cover (5) | ||
| 7 | Remove load compartment tray (6) | ||
| 8 | Install in the reverse order |
CARGO RETAINERS
| Number | Designation | Model 166 | |
|---|---|---|---|
| BA68.50-P-1002-03F | Screw/bolt, tie-down eye to body/trunk floor | Nm | 24 |
