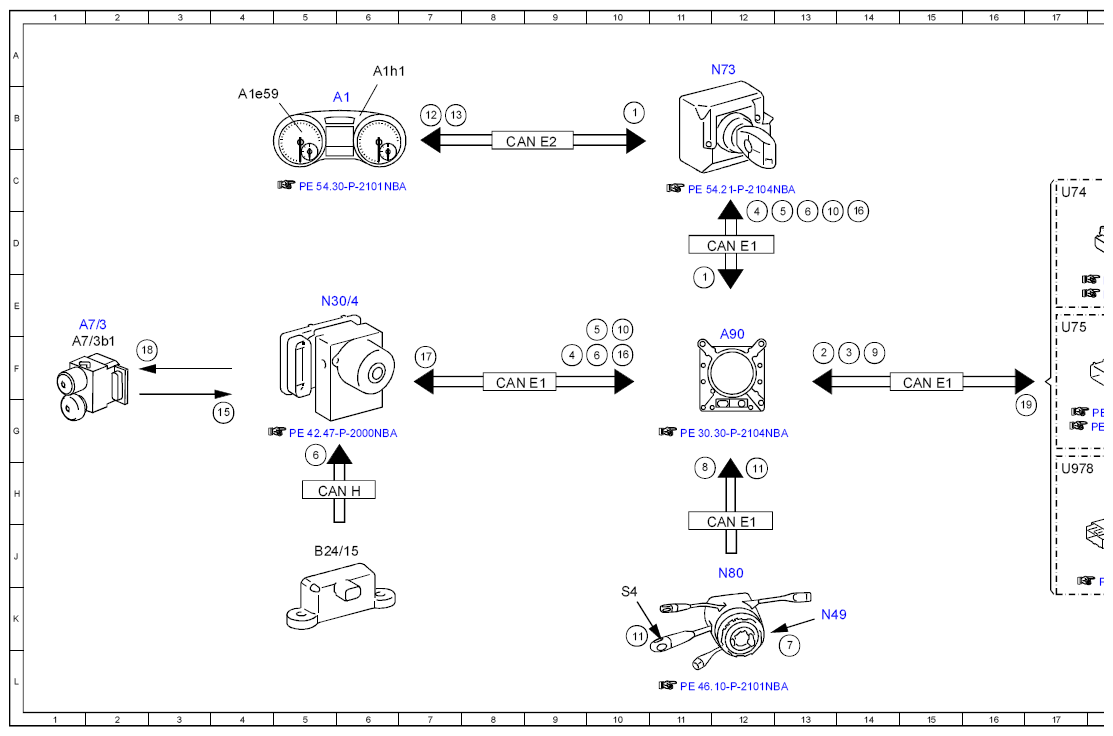

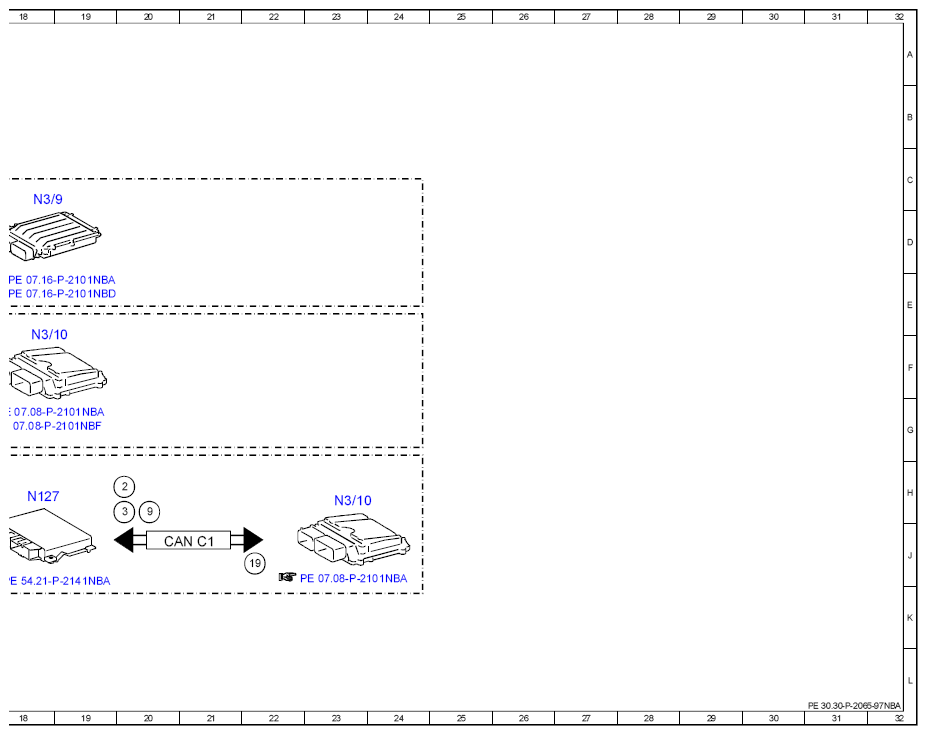

Electrical Function Schematic For Collision Prevention Assist Plus - PE30.30-P-2065-97NBA
MODEL 166 as of model year 2016 with CODE 258 (COLLISION PREVENTION ASSIST)
MODEL 292 with CODE 258 (COLLISION PREVENTION ASSIST)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | COLLISION PREVENTION ASSIST, status | 10B |
| 1 | COLLISION PREVENTION ASSIST, status | 11E |
| 10 | Brake pedal, status | 10E |
| 10 | Brake pedal, status | 13C |
| 11 | Combination switch, status | 10K |
| 11 | Combination switch, status | 12H |
| 12 | Warning tone, request | 7B |
| 13 | Warning lamp, request | 7B |
| 15 | Front axle brake pressure sensor, signal | 4G |
| 16 | Braking torque, signal | 14D |
| 16 | Braking torque, signal | 10F |
| 17 | Service brake braking torque, request | 7F |
| 18 | Traction system hydraulic unit, actuation | 2F |
| 19 | Engine torque, reduce request | 22J |
| 19 | Engine torque, reduce request | 16G |
| 2 | Engine running, signal | 13F |
| 2 | Engine running, signal | 20H |
| 3 | Drivetrain operational, signal | 20H |
| 3 | Drivetrain operational, signal | 14F |
| 4 | Wheel speed, signal | 12D |
| 4 | Wheel speed, signal | 9F |
| 5 | Wheel rotation direction, signal | 13D |
| 5 | Wheel rotation direction, signal | 10E |
| 6 | Yaw rate, lateral and longitudinal acceleration sensor, signal | 13D |
| 6 | Yaw rate, lateral and longitudinal acceleration sensor, signal | 5G |
| 6 | Yaw rate, lateral and longitudinal acceleration sensor, signal | 10F |
| 7 | Steering wheel angle sensor, signal | 13K |
| 8 | Steering wheel angle, signal | 11G |
| 9 | Accelerator pedal position, signal | 20H |
| 9 | Accelerator pedal position, signal | 14F |
| A1 | Instrument cluster | 6B |
| A1e59 | DISTRONIC warning lamp | 4B |
| A1h1 | Warning buzzer | 6A |
| A7/3 | Traction system hydraulic unit | 2E |
| A7/3b1 | Front axle brake pressure sensor | 1F |
| A90 | COLLISION PREVENTION ASSIST controller unit | 12F |
| B24/15 | Yaw rate sensor for lateral and longitudinal acceleration | 5J |
| CAN C1 | Engine CAN | 20J |
| CAN E1 | Chassis CAN 1 | 15F |
| CAN E1 | Chassis CAN 1 | 12D |
| CAN E1 | Chassis CAN 1 | 8F |
| CAN E1 | Chassis CAN 1 | 12J |
| CAN E2 | Chassis CAN 2 | 8B |
| CAN H | Vehicle dynamics CAN | 5H |
| N127 | Drivetrain control unit | 18H |
| N3/10 | ME-SFI [ME] control unit | 18F |
| N3/10 | ME-SFI [ME] control unit | 23H |
| N3/9 | CDI control unit | 18C |
| N30/4 | Electronic Stability Program control unit | 5E |
| N49 | Steering wheel angle sensor | 13K |
| N73 | Electronic ignition switch control unit | 12A |
| N80 | Steering column module control unit | 12J |
| S4 | Combination switch | 10K |
| U74 | Valid for diesel engines | 17C |
| U75 | Valid for gasoline engines | 17E |
| U978 | Valid for hybrid drive | 17H |
