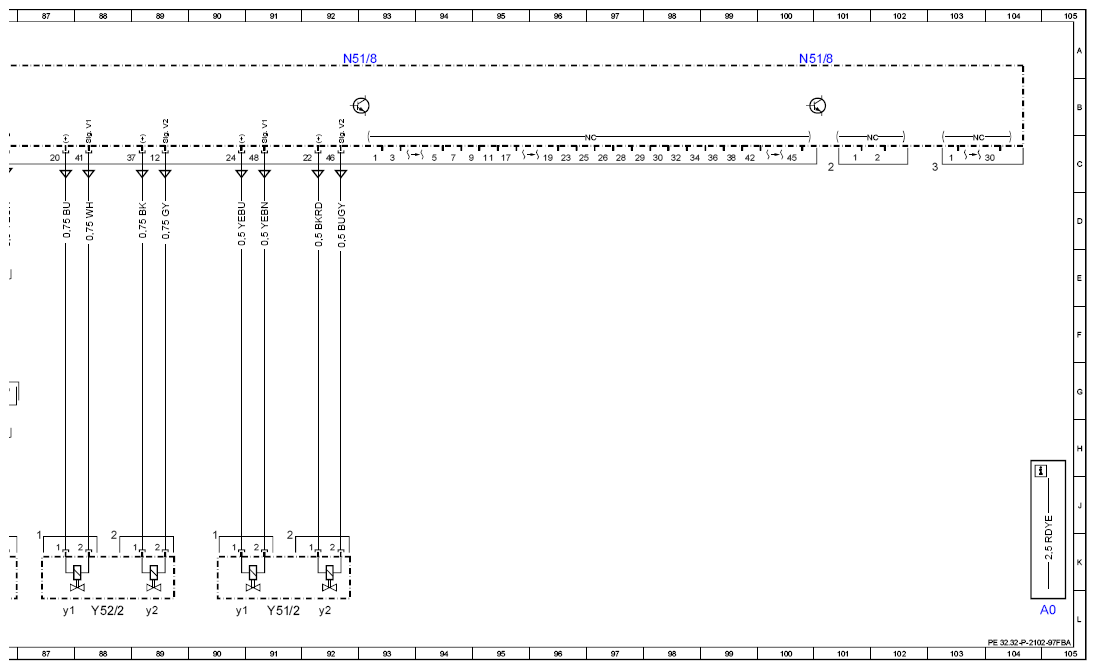

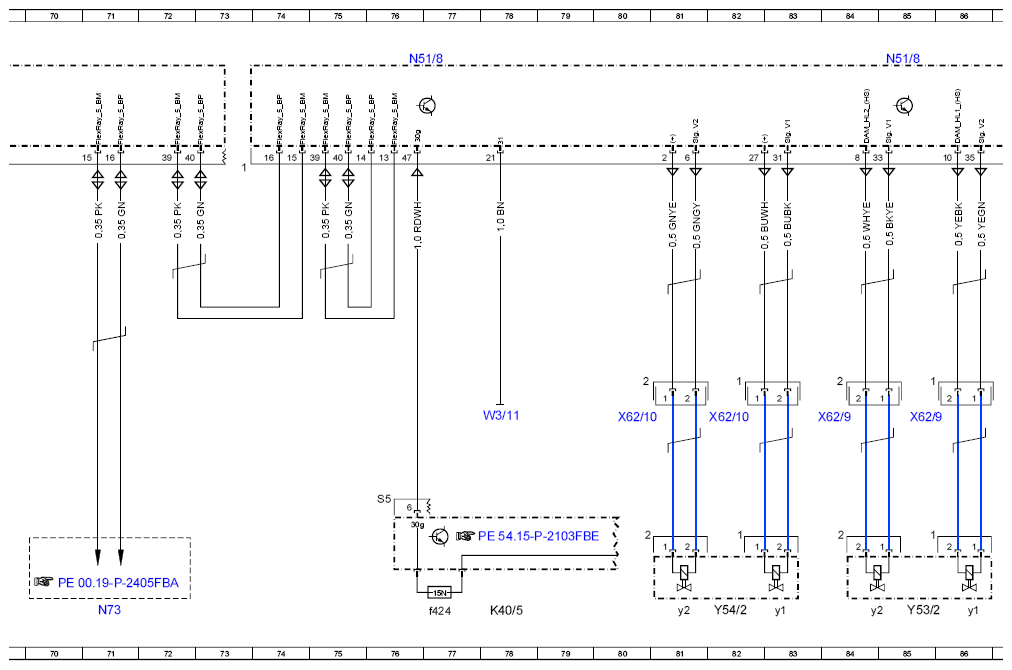

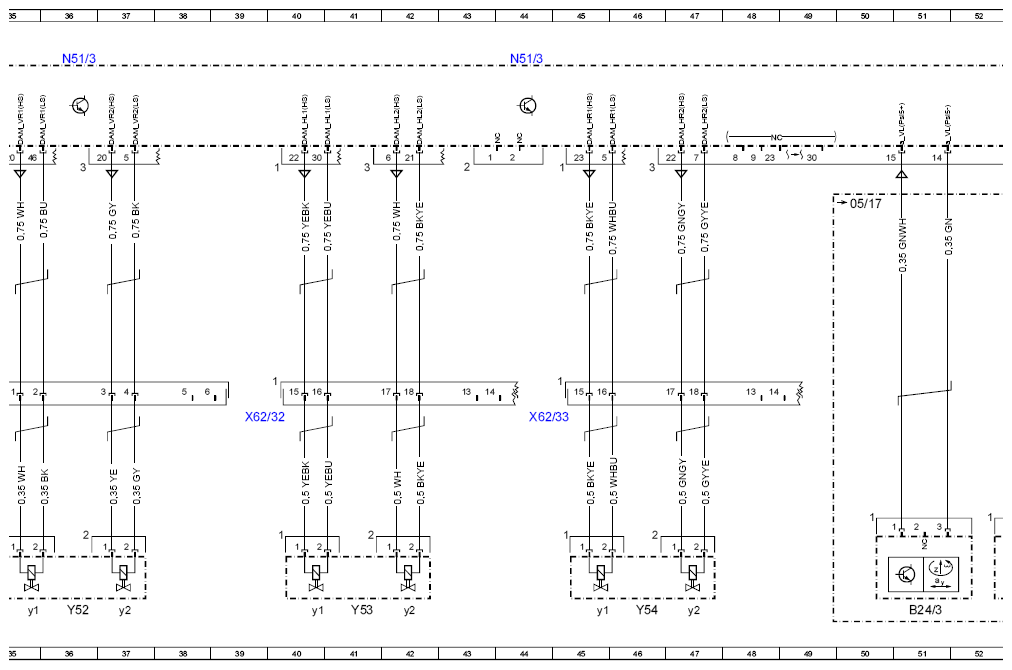

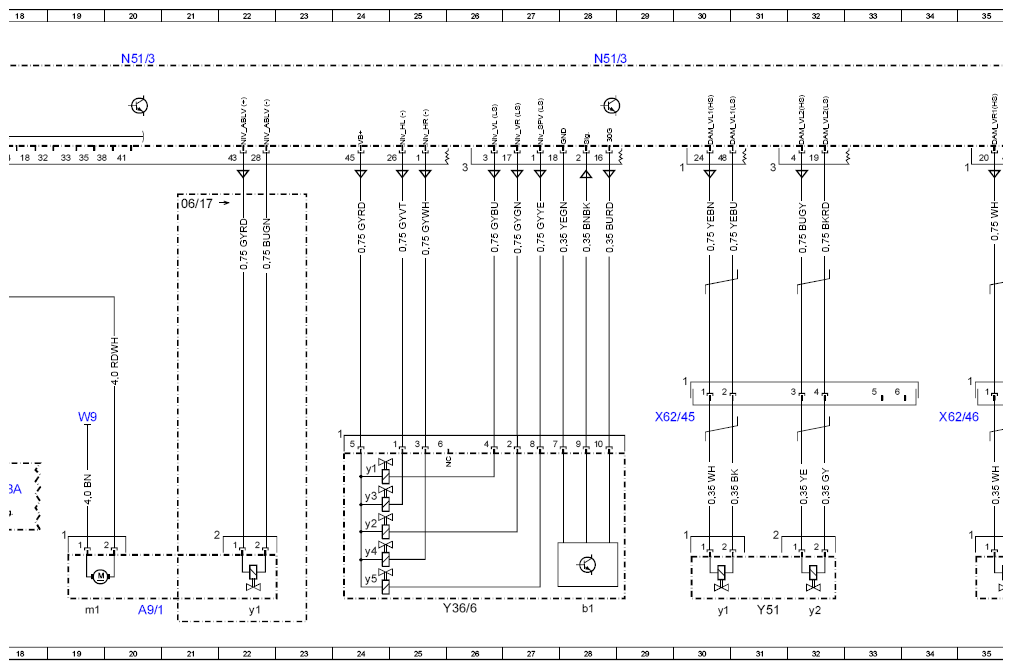

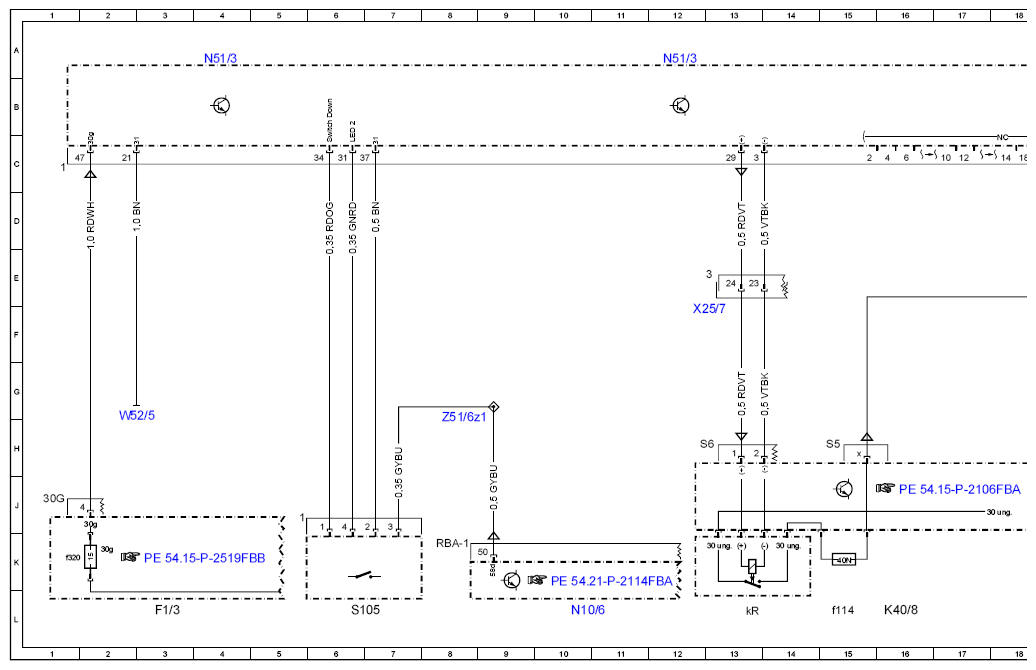

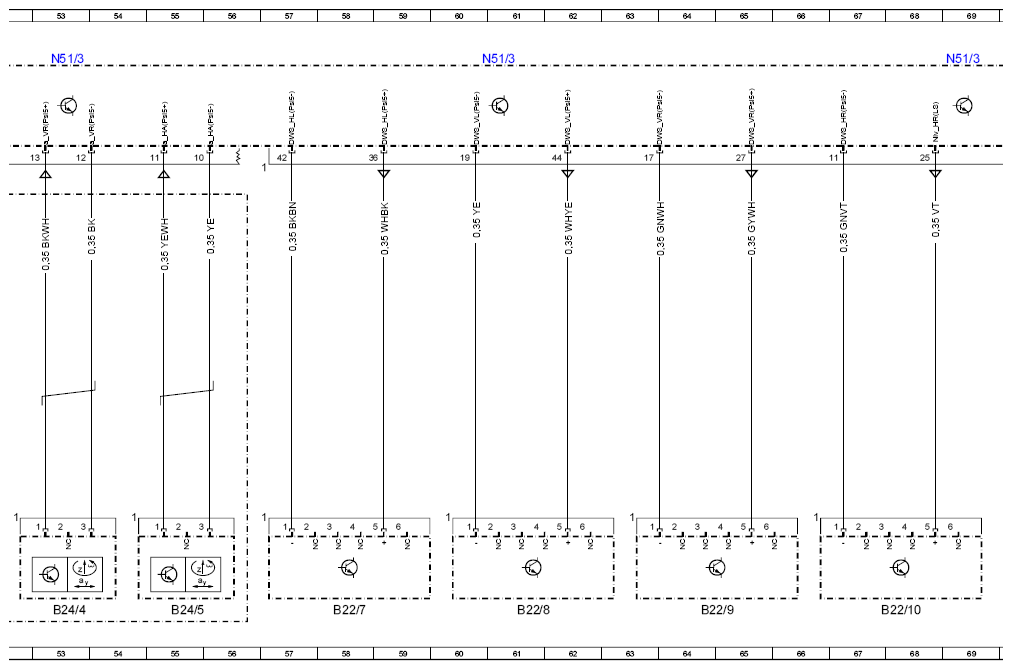

Wiring Diagram For Air Body Control, Control Unit - PE32.32-P-2102-97FBA
Model 253 (except 253.99) up to model year 2020 with code 489 (AIRMATIC) N51/8
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 105L |
| A9/1 | AIR BODY CONTROL compressor | 20L |
| A9/1m1 | Electric motor | 19L |
| A9/1y1 | AIR BODY CONTROL pressure relief valve | 22L |
| B22/10 | Right rear level sensor | 68L |
| B22/7 | Left rear level sensor | 58L |
| B22/8 | Left front level sensor | 61L |
| B22/9 | Right front level sensor | 64L |
| B24/3 | Left front body lateral acceleration sensor | 51L |
| B24/4 | Right front body lateral acceleration sensor | 53L |
| B24/5 | Left rear body lateral acceleration sensor | 55L |
| F1/3 | Passenger-side A-pillar fuse box | 3L |
| F1/3f320 | Fuse 320 | 1K |
| K40/5 | Rear fuse and relay module | 78L |
| K40/5f424 | Fuse 424 | 77L |
| K40/8 | Engine fuse and relay module | 16L |
| K40/8f114 | Fuse 114 | 15L |
| K40/8kR | AIR BODY CONTROL relay | 13L |
| N10/6 | Front SAM control unit | 10L |
| N51/3 | AIR BODY CONTROL, control unit | 20A |
| N51/3 | AIR BODY CONTROL, control unit | 4A |
| N51/3 | AIR BODY CONTROL, control unit | 12A |
| N51/3 | AIR BODY CONTROL, control unit | 36A |
| N51/3 | AIR BODY CONTROL, control unit | 28A |
| N51/3 | AIR BODY CONTROL, control unit | 44A |
| N51/3 | AIR BODY CONTROL, control unit | 53A |
| N51/3 | AIR BODY CONTROL, control unit | 61A |
| N51/3 | AIR BODY CONTROL, control unit | 69A |
| N51/8 | AIR BODY CONTROL Plus control unit | 76A |
| N51/8 | AIR BODY CONTROL Plus control unit | 85A |
| N51/8 | AIR BODY CONTROL Plus control unit | 92A |
| N51/8 | AIR BODY CONTROL Plus control unit | 100A |
| N73 | Electronic ignition switch control unit | 71L |
| S105 | Rear-end lowering switch | 6L |
| W3/11 | Left rear wheel well ground point | 78G |
| W52/5 | Left center longitudinal member ground point | 2G |
| W9 | Left front ground point (at lamp unit) | 19H |
| X25/7 | Engine compartment/frame floor assembly electrical connector | 13F |
| X62/10 | Right rear damper module spring valves electrical connector | 82H |
| X62/10 | Right rear damper module spring valves electrical connector | 80H |
| X62/32 | Rear axle electrical connector, left distributor | 39H |
| X62/33 | Rear axle electrical connector, right distributor | 44H |
| X62/45 | Front axle electrical connector, left distributor | 30H |
| X62/46 | Front axle electrical connector, right distributor | 35H |
| X62/9 | Left rear damper module spring valves electrical connector | 85H |
| X62/9 | Left rear damper module spring valves electrical connector | 84H |
| Y36/6 | AIR BODY CONTROL valve unit | 26L |
| Y36/6b1 | AIR BODY CONTROL pressure sensor | 28L |
| Y36/6y1 | Left front level control valve | 24H |
| Y36/6y2 | Right front level control valve | 24J |
| Y36/6y3 | Left rear level control valve | 24J |
| Y36/6y4 | Right rear level valve | 24K |
| Y36/6y5 | AIR BODY CONTROL central reservoir filling valve | 24K |
| Y51 | Left front axle damping valve unit | 31L |
| Y51/2 | Left front axle air suspension valve unit | 91L |
| Y51/2y1 | Air suspension valve 1, front left | 90L |
| Y51/2y2 | Air suspension valve 2, front left | 92L |
| Y51y1 | Solenoid valve 1, front left | 30L |
| Y51y2 | Solenoid valve 2, front left | 32L |
| Y52 | Right front axle damping valve unit | 36L |
| Y52/2 | Right front axle air suspension valve unit | 88L |
| Y52/2y1 | Air suspension valve 1, front right | 87L |
| Y52/2y2 | Air suspension valve 2, front right | 89L |
| Y52y1 | Solenoid valve 1, front right | 35L |
| Y52y2 | Solenoid valve 2, front right | 37L |
| Y53 | Left rear axle damping valve unit | 41L |
| Y53/2 | Left rear axle air suspension valve unit | 85L |
| Y53/2y1 | Air suspension valve 1, rear left | 86L |
| Y53/2y2 | Air suspension valve 2, rear left | 84L |
| Y53y1 | Solenoid valve 1, rear left | 40L |
| Y53y2 | Solenoid valve 2, rear left | 42L |
| Y54 | Right rear axle damping valve unit | 46L |
| Y54/2 | Right rear axle air suspension valve unit | 82L |
| Y54/2y1 | Air suspension valve 1, rear right | 83L |
| Y54/2y2 | Air suspension valve 2, rear right | 81L |
| Y54y1 | Solenoid valve 1, rear right | 45L |
| Y54y2 | Solenoid valve 2, rear right | 47L |
| Z51/6z1 | Circuit 58d vehicle interior connector sleeve | 8H |
