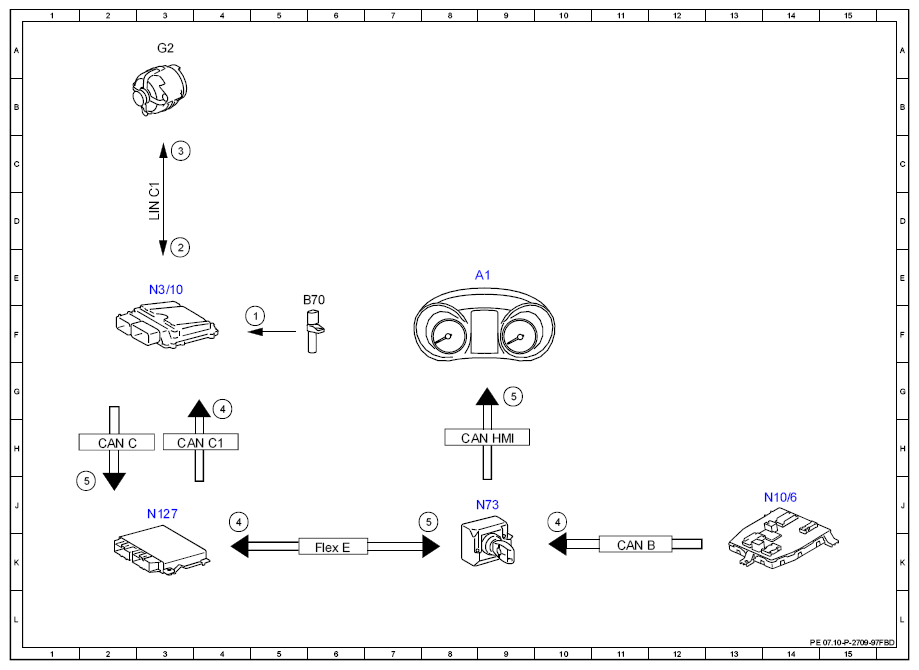

Electrical Function Schematic, Alternator Interface - PE07.10-P-2709-97FBD
Engine 177.9 in model 205, 253
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Crankshaft Hall sensor, signal | 5F |
| 2 | Alternator, status | 3E |
| 3 | Alternator, actuation | 3C |
| 4 | On-board electrical system energy state, signal | 4J |
| 4 | On-board electrical system energy state, signal | 4G |
| 4 | On-board electrical system energy state, signal | 10J |
| 5 | Instrument cluster message, request | 9G |
| 5 | Instrument cluster message, request | 2J |
| 5 | Instrument cluster message, request | 8J |
| A1 | Instrument cluster | 9E |
| B70 | Crankshaft Hall sensor | 5E |
| CAN B | Interior CAN | 11K |
| CAN C | Engine CAN | 2H |
| CAN C1 | Drive train CAN | 3H |
| CAN HMI | User interface CAN | 8H |
| Flex E | Chassis FlexRay | 6K |
| G2 | Alternator | 3A |
| LIN C1 | Drive train LIN | 3D |
| N10/6 | Front SAM control unit | 14J |
| N127 | Drivetrain control unit | 3J |
| N3/10 | ME-SFI [ME] control unit | 3E |
| N73 | Electronic ignition switch control unit | 9J |
