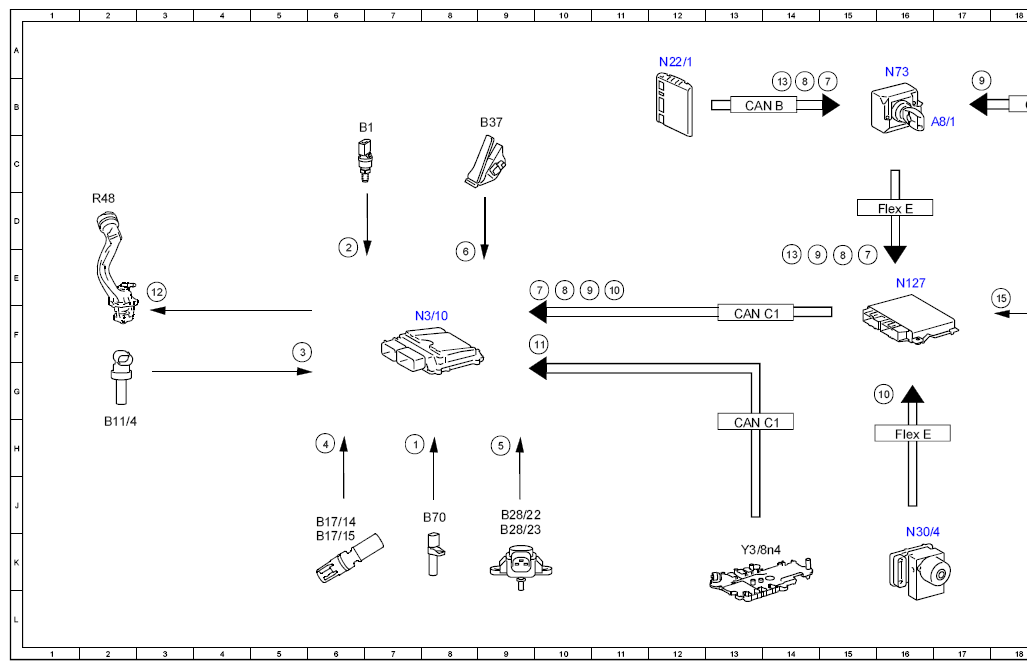

Electrical Function Schematic For Thermal Management - PE07.10-P-2712-97FBD
Engine 177.9 in model 205, 253
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Crankshaft Hall sensor, signal | 7H |
| 10 | Wheel speed, signal | 16G |
| 10 | Wheel speed, signal | 11E |
| 11 | Transmission oil temperature, signal | 10F |
| 12 | Coolant thermostat heating element, actuation | 3E |
| 13 | Fan motor, specified RPM request | 14B |
| 13 | Fan motor, specified RPM request | 14E |
| 14 | Fan motor, actuation | 21E |
| 15 | Fan motor, status | 18E |
| 2 | Oil temperature sensor, signal | 6E |
| 3 | Coolant temperature sensor, signal | 5F |
| 4 | Charge air temperature sensor, signal | 6H |
| 5 | Pressure sensor downstream of throttle valve, signal | 9H |
| 6 | Accelerator pedal sensor, signal | 8E |
| 7 | Idle speed increase, request | 15B |
| 7 | Idle speed increase, request | 15E |
| 7 | Idle speed increase, request | 10E |
| 8 | Engine torque, increase request | 14B |
| 8 | Engine torque, increase request | 15E |
| 8 | Engine torque, increase request | 10E |
| 9 | Vehicle speed, signal | 17B |
| 9 | Vehicle speed, signal | 14E |
| 9 | Vehicle speed, signal | 10E |
| A1 | Instrument cluster | 21A |
| A8/1 | Transmitter key | 17B |
| B1 | Engine oil temperature sensor | 6B |
| B11/4 | Coolant temperature sensor | 2H |
| B17/14 | Left charge air temperature sensor | 6J |
| B17/15 | Right charge air temperature sensor | 6K |
| B28/22 | Left pressure sensor downstream of throttle valve | 9J |
| B28/23 | Right pressure sensor downstream of throttle valve | 9K |
| B37 | Accelerator pedal sensor | 9B |
| B70 | Crankshaft Hall sensor | 8J |
| CAN B | Interior CAN | 13B |
| CAN C1 | Drive train CAN | 13F |
| CAN C1 | Drive train CAN | 13H |
| CAN HMI | User interface CAN | 18B |
| Flex E | Chassis FlexRay | 16D |
| Flex E | Chassis FlexRay | 16H |
| LIN C3 | Drivetrain LIN | 19F |
| M4/7 | Fan motor | 22E |
| N127 | Drivetrain control unit | 16E |
| N22/1 | Climate control, control unit | 12A |
| N3/10 | ME-SFI [ME] control unit | 8F |
| N30/4 | Electronic Stability Program control unit | 16K |
| N73 | Electronic ignition switch control unit | 16A |
| R48 | Coolant thermostat heating element | 2D |
| Y3/8n4 | Fully integrated transmission control, control unit | 13K |
