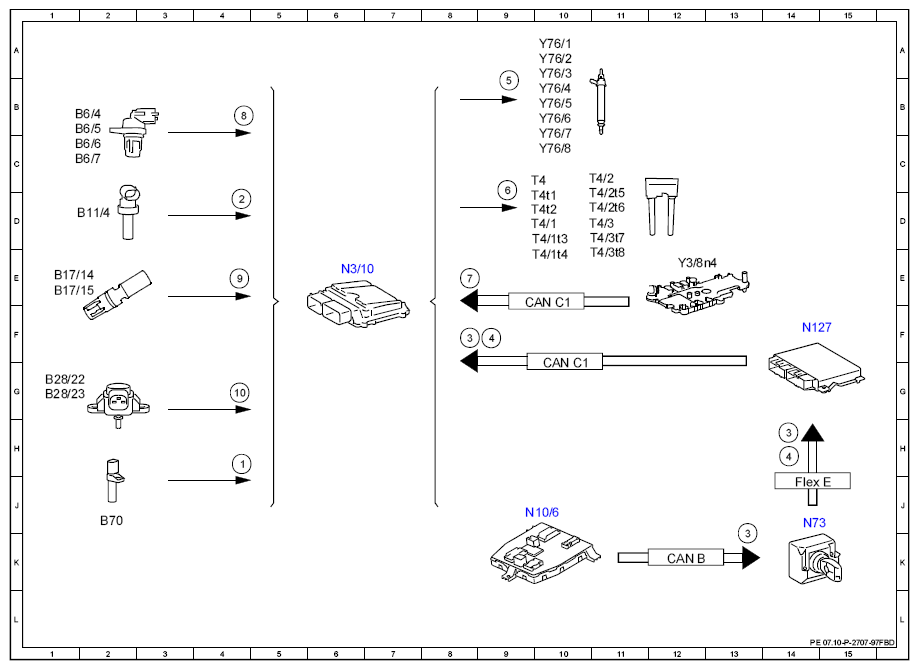

Electrical Function Schematic For Start Phase, Post-Start Phase And Warm-Up Enrichment - PE07.10-P-2707-97FBD
Engine 177.9 in model 205, 253
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Crankshaft Hall sensor, signal | 4H |
| 10 | Pressure sensor downstream of throttle valve, signal | 4G |
| 2 | Coolant temperature sensor, signal | 4D |
| 3 | On-board electrical system energy state, signal | 13K |
| 3 | On-board electrical system energy state, signal | 8F |
| 3 | On-board electrical system energy state, signal | 14H |
| 4 | Circuit 50, status | 9F |
| 4 | Circuit 50, status | 14H |
| 5 | Fuel injectors, actuation | 9B |
| 6 | Ignition coils, actuation | 9D |
| 7 | Gear range, status | 8E |
| 8 | Camshaft Hall sensor, signal | 4B |
| 9 | Charge air temperature sensor, signal | 4E |
| B11/4 | Coolant temperature sensor | 2D |
| B17/14 | Left charge air temperature sensor | 1E |
| B17/15 | Right charge air temperature sensor | 1E |
| B28/22 | Left pressure sensor downstream of throttle valve | 1G |
| B28/23 | Right pressure sensor downstream of throttle valve | 1G |
| B6/4 | Left intake camshaft Hall sensor | 1B |
| B6/5 | Right intake camshaft Hall sensor | 1B |
| B6/6 | Left exhaust camshaft Hall sensor | 1C |
| B6/7 | Right exhaust camshaft Hall sensor | 1C |
| B70 | Crankshaft Hall sensor | 2J |
| CAN B | Interior CAN | 12K |
| CAN C1 | Drive train CAN | 10F |
| CAN C1 | Drive train CAN | 10G |
| Flex E | Chassis FlexRay | 14J |
| N10/6 | Front SAM control unit | 9J |
| N127 | Drivetrain control unit | 14F |
| N3/10 | ME-SFI [ME] control unit | 6E |
| N73 | Electronic ignition switch control unit | 14J |
| T4 | Cylinder 1+2 ignition coil | 9C |
| T4/1 | Cylinder 3+4 ignition coil | 9D |
| T4/U3 | Cylinder 3 ignition coil | 9D |
| T4/U4 | Cylinder 4 ignition coil | 9E |
| T4/2 | Cylinders 5+6 ignition coil | 10C |
| T4/2t5 | Cylinder 5 ignition coil | 10D |
| T4/2t6 | Cylinder 6 ignition coil | 10D |
| T4/3 | Cylinders 7+8 ignition coil | 10D |
| T4/3t7 | Cylinder 7 ignition coil | 10D |
| T4/3t8 | Cylinder 8 ignition coil | 10E |
| T4t1 | Cylinder 1 ignition coil | 9D |
| T4t2 | Cylinder 2 ignition coil | 9D |
| Y3/8n4 | Fully integrated transmission control, control unit | 12E |
| Y76/1 | Cylinder 1 fuel injector | 10A |
| Y76/2 | Cylinder 2 fuel injector | 10A |
| Y76/3 | Cylinder 3 fuel injector | 10A |
| Y76/4 | Cylinder 4 fuel injector | 10B |
| Y76/5 | Cylinder 5 fuel injector | 10B |
| Y76/6 | Cylinder 6 fuel injector | 10B |
| Y76/7 | Cylinder 7 fuel injector | 10C |
| Y76/8 | Cylinder 8 fuel injector | 10C |
