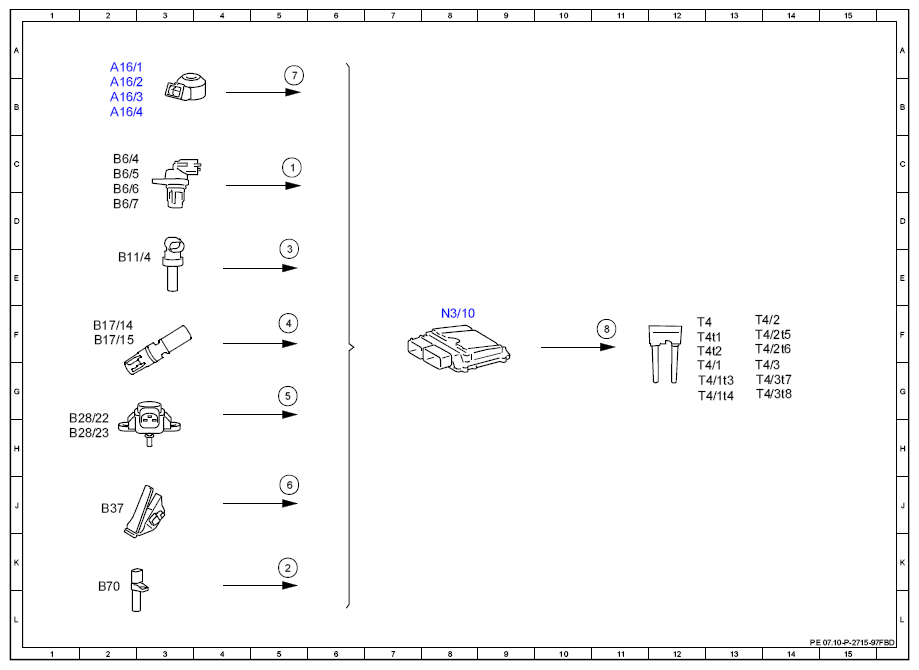

Electrical Function Schematic For Knock Control - PE07.10-P-2715-97FBD
Engine 177.9 in model 205, 253
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Camshaft Hall sensor, signal | 5C |
| 2 | Crankshaft Hall sensor, signal | 5K |
| 3 | Coolant temperature sensor, signal | 5E |
| 4 | Charge air temperature sensor, signal | 5F |
| 5 | Pressure sensor downstream of throttle valve, signal | 5G |
| 6 | Accelerator pedal sensor, signal | 5J |
| 7 | Knock sensor, signal | 5B |
| 8 | Ignition coils, actuation | 11F |
| A16/1 | Knock sensor 1 | 2A |
| A16/2 | Knock sensor 2 | 2B |
| A16/3 | Knock sensor 3 | 2B |
| A16/4 | Knock sensor 4 | 2B |
| B11/4 | Coolant temperature sensor | 2E |
| B17/14 | Left charge air temperature sensor | 2F |
| B17/15 | Right charge air temperature sensor | 2F |
| B28/22 | Left pressure sensor downstream of throttle valve | 2H |
| B28/23 | Right pressure sensor downstream of throttle valve | 2H |
| B37 | Accelerator pedal sensor | 2J |
| B6/4 | Left intake camshaft Hall sensor | 2C |
| B6/5 | Right intake camshaft Hall sensor | 2C |
| B6/6 | Left exhaust camshaft Hall sensor | 2D |
| B6/7 | Right exhaust camshaft Hall sensor | 2D |
| B70 | Crankshaft Hall sensor | 2L |
| N3/10 | ME-SFI [ME] control unit | 8F |
| T4 | Cylinder 1+2 ignition coil | 12F |
| T4/1 | Cylinder 3+4 ignition coil | 12G |
| T4/1t3 | Cylinder 3 ignition coil | 12G |
| T4/1t4 | Cylinder 4 ignition coil | 12G |
| T4/2 | Cylinders 5+6 ignition coil | 13F |
| T4/2t5 | Cylinder 5 ignition coil | 13F |
| T4/2t6 | Cylinder 6 ignition coil | 13F |
| T4/3 | Cylinders 7+8 ignition coil | 13G |
| T4/3t7 | Cylinder 7 ignition coil | 13G |
| T4/3t8 | Cylinder 8 ignition coil | 13G |
| T4t1 | Cylinder 1 ignition coil | 12F |
| T4t2 | Cylinder 2 ignition coil | 12F |
