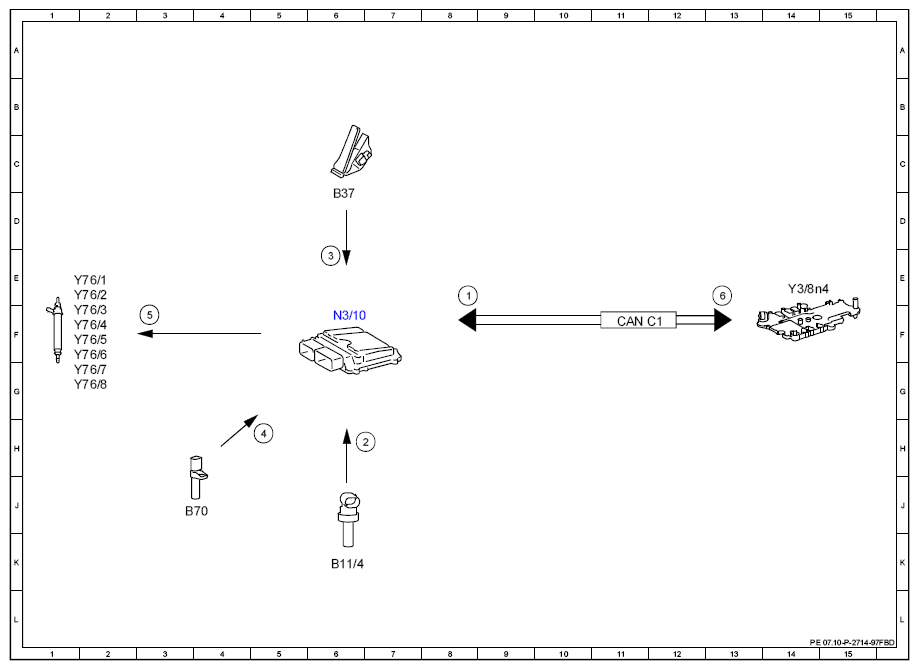

Electrical Function Schematic For Deceleration Fuel Shutoff - PE07.10-P-2714-97FBD
Engine 177.9 in model 205, 253
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Gear range, status | 8E |
| 2 | Coolant temperature sensor, signal | 7H |
| 3 | Accelerator pedal sensor, signal | 6E |
| 4 | Engine speed, signal | 5H |
| 5 | Fuel injectors, actuation | 3F |
| 6 | Engine running, signal | 13E |
| B11/4 | Coolant temperature sensor | 6K |
| B37 | Accelerator pedal sensor | 6D |
| B70 | Crankshaft Hall sensor | 3J |
| CAN C1 | Drive train CAN | 11F |
| N3/10 | ME-SFI [ME] control unit | 6F |
| Y3/8n4 | Fully integrated transmission control, control unit | 14E |
| Y76/1 | Cylinder 1 fuel injector | 1E |
| Y76/2 | Cylinder 2 fuel injector | 1E |
| Y76/3 | Cylinder 3 fuel injector | 1F |
| Y76/4 | Cylinder 4 fuel injector | 1F |
| Y76/5 | Cylinder 5 fuel injector | 1F |
| Y76/6 | Cylinder 6 fuel injector | 1F |
| Y76/7 | Cylinder 7 fuel injector | 1G |
| Y76/8 | Cylinder 8 fuel injector | 1G |
