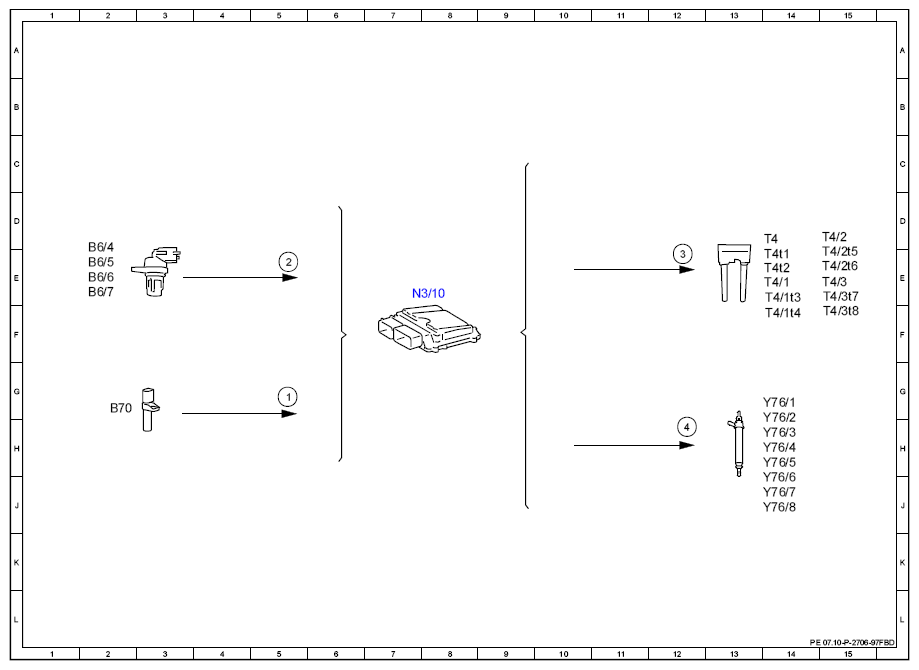

Electrical Function Schematic, Synchronization Of The Injection And Firing Order - PE07.10-P-2706-97FBD

Engine 177.9 in model 205, 253

Code: Designation: Position:
1 Crankshaft Hall sensor, signal 5G
2 Camshaft Hall sensor, signal 5E
3 Ignition coils, actuation 12E
4 Fuel injectors, actuation 12H
B6/4 Left intake camshaft Hall sensor 2E
B6/5 Right intake camshaft Hall sensor 2E
B6/6 Left exhaust camshaft Hall sensor 2E
B6/7 Right exhaust camshaft Hall sensor 2E
B70 Crankshaft Hall sensor 2G
N3/10 ME-SFI [ME] control unit 7E
T4 Cylinder 1+2 ignition coil 14D
T4/1 Cylinder 3+4 ignition coil 14E
T4/U3 Cylinder 3 ignition coil 14E
T4/U4 Cylinder 4 ignition coil 14F
T4/2 Cylinders 5+6 ignition coil 15D
T4/2t5 Cylinder 5 ignition coil 15E
T4/2t6 Cylinder 6 ignition coil 15E
T4/3 Cylinders 7+8 ignition coil 15E
T4/3t7 Cylinder 7 ignition coil 15E
T4/3t8 Cylinder 8 ignition coil 15F
T4t1 Cylinder 1 ignition coil 14E
T4t2 Cylinder 2 ignition coil 14E
Y76/1 Cylinder 1 fuel injector 14G
Y76/2 Cylinder 2 fuel injector 14H
Y76/3 Cylinder 3 fuel injector 14H
Y76/4 Cylinder 4 fuel injector 14H
Y76/5 Cylinder 5 fuel injector 14H
Y76/6 Cylinder 6 fuel injector 14J
Y76/7 Cylinder 7 fuel injector 14J
Y76/8 Cylinder 8 fuel injector 14J
G12816901Courtesy of MERCEDES-BENZ USA
