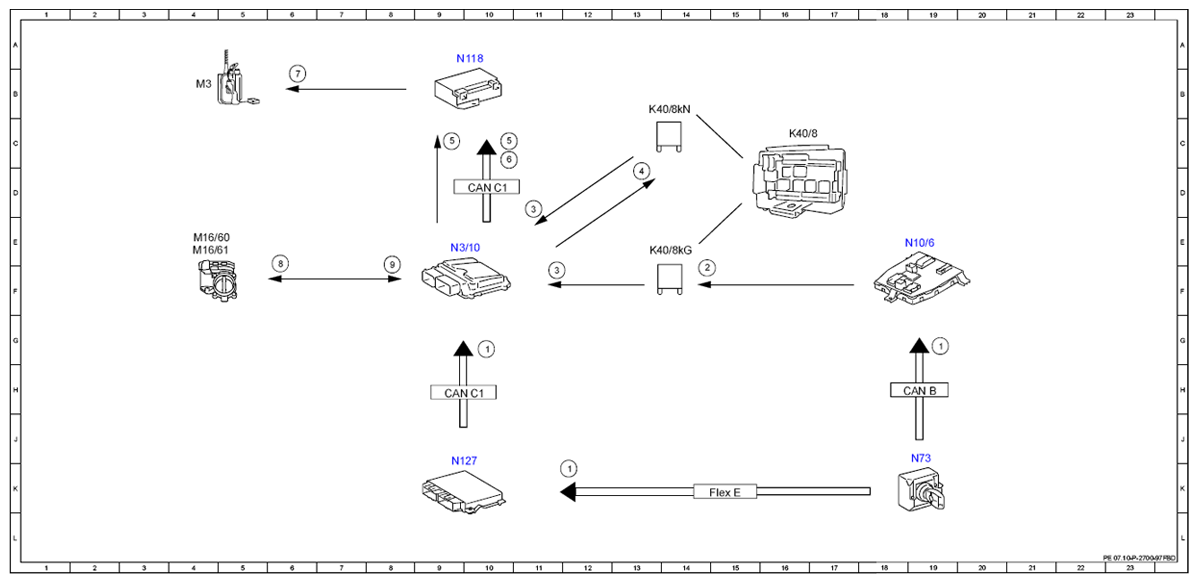

Electrical Function Schematic, Ignition On - PE07.10-P-2700-97FBD
Engine 177.9 in model 205, 253
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 12K |
| 1 | Circuit 15, status | 10G |
| 1 | Circuit 15, status | 19G |
| 2 | Circuit 15 relay, actuation | 14F |
| 3 | Power supply, status ON | 11F |
| 3 | Power supply, status ON | 11D |
| 4 | Combustion engine circuit 87 relay, actuation | 13D |
| 5 | Fuel pump, request | 10C |
| 5 | Fuel pump, request | 9C |
| 6 | Fuel pump, specified pressure request | 10C |
| 7 | Fuel pump, actuation | 6B |
| 8 | Throttle valve actuator, actuation | 6F |
| 9 | Throttle valve actuator, signal | 8F |
| CAN B | Interior CAN | 19H |
| CAN C1 | Drive train CAN | 9H |
| CAN C1 | Drive train CAN | 10D |
| Flex E | Chassis FlexRay | 15K |
| K40/8 | Engine fuse and relay module | 16C |
| K40/8kG | Engine compartment terminal 15 relay | 13E |
| K40/8kN | Circuit 87M relay | 13B |
| M16/60 | Left throttle valve actuator | 4E |
| M16/61 | Right throttle valve actuator | 4E |
| M3 | Fuel pump (FP) | 4B |
| N10/6 | Front SAM control unit | 19E |
| N118 | Fuel pump control unit | 10A |
| N127 | Drivetrain control unit | 9K |
| N3/10 | ME-SFI [ME] control unit | 9E |
| N73 | Electronic ignition switch control unit | 19J |
