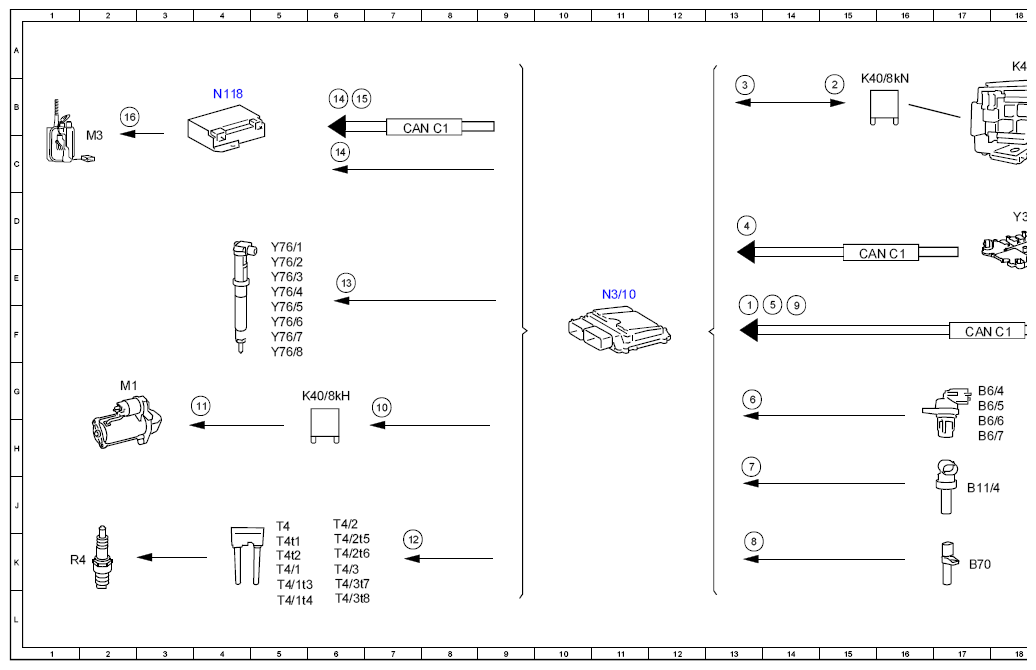

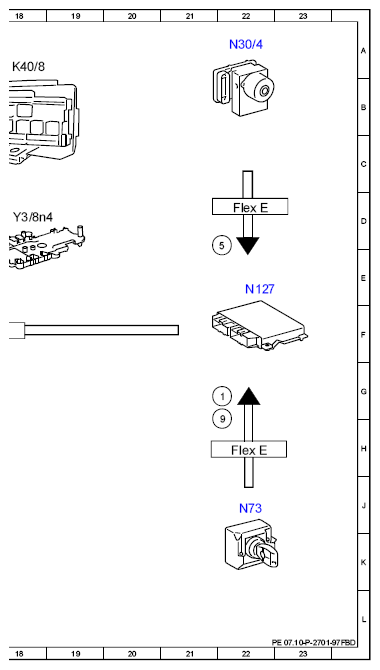

Electrical Function Schematic For Starting - PE07.10-P-2701-97FBD
Engine 177.9 in model 205, 253
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 22G |
| 1 | Circuit 15, status | 13F |
| 10 | Starter circuit 50 relay, actuation | 7G |
| 11 | Starter, actuation | 4G |
| 12 | Ignition coils, actuation | 7K |
| 13 | Fuel injectors, actuation | 6E |
| 14 | Fuel pump, request ON | 6C |
| 14 | Fuel pump, request ON | 6B |
| 15 | Fuel pump, specified pressure request | 6B |
| 16 | Fuel pump, actuation | 2B |
| 2 | Combustion engine circuit 87 relay, actuation | 15B |
| 3 | Power supply, status ON | 13B |
| 4 | Gear range, status | 13D |
| 5 | Service brake, status | 14F |
| 5 | Service brake, status | 21E |
| 6 | Camshaft Hall sensor, signal | 13G |
| 7 | Coolant temperature sensor, signal | 13H |
| 8 | Crankshaft Hall sensor, signal | 13K |
| 9 | Circuit 50, status | 14F |
| 9 | Circuit 50, status | 22H |
| B11/4 | Coolant temperature sensor | 17J |
| B6/4 | Left intake camshaft Hall sensor | 17G |
| B6/5 | Right intake camshaft Hall sensor | 17G |
| B6/6 | Left exhaust camshaft Hall sensor | 17H |
| B6/7 | Right exhaust camshaft Hall sensor | 17H |
| B70 | Crankshaft Hall sensor | 17K |
| CAN C1 | Drive train CAN | 15E |
| CAN C1 | Drive train CAN | 17F |
| CAN C1 | Drive train CAN | 7B |
| Flex E | Chassis FlexRay | 22H |
| Flex E | Chassis FlexRay | 22D |
| K40/8 | Engine fuse and relay module | 18A |
| K40/8kH | Starter circuit 50 relay | 6G |
| K40/8kN | Circuit 87M relay | 15B |
| M1 | Starter | 2G |
| M3 | Fuel pump (FP) | 2C |
| N118 | Fuel pump control unit | 4B |
| N127 | Drivetrain control unit | 22E |
| N3/10 | ME-SFI [ME] control unit | 11E |
| N30/4 | Electronic Stability Program control unit | 22A |
| N73 | Electronic ignition switch control unit | 22J |
| R4 | Spark plugs | 1K |
| T4 | Cylinder 1+2 ignition coil | 5J |
| T4/1 | Cylinder 3+4 ignition coil | 5K |
| T4/1t3 | Cylinder 3 ignition coil | 5K |
| T4/1t4 | Cylinder 4 ignition coil | 5L |
| T4/2 | Cylinders 5+6 ignition coil | 6J |
| T4/2t5 | Cylinder 5 ignition coil | 6K |
| T4/2t6 | Cylinder 6 ignition coil | 6K |
| T4/3 | Cylinders 7+8 ignition coil | 6K |
| T4/3t7 | Cylinder 7 ignition coil | 6K |
| T4/3t8 | Cylinder 8 ignition coil | 6L |
| T4t1 | Cylinder 1 ignition coil | 5K |
| T4t2 | Cylinder 2 ignition coil | 5K |
| Y3/8n4 | Fully integrated transmission control, control unit | 18D |
| Y76/1 | Cylinder 1 fuel injector | 5E |
| Y76/2 | Cylinder 2 fuel injector | 5E |
| Y76/3 | Cylinder 3 fuel injector | 5E |
| Y76/4 | Cylinder 4 fuel injector | 5E |
| Y76/5 | Cylinder 5 fuel injector | 5F |
| Y76/6 | Cylinder 6 fuel injector | 5F |
| Y76/7 | Cylinder 7 fuel injector | 5F |
| Y76/8 | Cylinder 8 fuel injector | 5F |
