Electrical Function Schematic For Fuel Supply - PE07.10-P-2703-97FBD

Engine 177.9 in model 205, 253

Code: Designation: Position:
1 Circuit 15, status 11E
1 Circuit 15, status 5E
10 Quantity control valve, actuation 11H
10 Quantity control valve, actuation 13H
11 Fuel injectors, actuation 14H
2 Combustion engine circuit 87 relay, actuation 17H
3 Power supply, status ON 15G
4 Fuel pump, request ON 18E
4 Fuel pump, request ON 18F
5 Fuel pump, specified pressure request 18E
6 Fuel pump, actuation 22E
7 Fuel pressure sensor, signal 20G
8 Fuel pressure, signal 15E
9 Fuel pressure and temperature sensor, signal 12D
B4/7 Fuel pressure sensor 20H
B42/1 Right fuel pressure and temperature sensor 12B
B42/2 Left fuel pressure and temperature sensor 12B
CAN C1 Drive train CAN 16E
CAN C1 Drive train CAN 9E
Flex E Chassis FlexRay 4E
K40/8 Engine fuse and relay module 19J
K40/8kN Circuit 87M relay 16H
M3 Fuel pump (FP) 23E
N118 Fuel pump control unit 20E
N127 Drivetrain control unit 7E
N3/10 ME-SFI [ME] control unit 13E
N73 Electronic ignition switch control unit 2E
Y76/1 Cylinder 1 fuel injector 14J
Y76/2 Cylinder 2 fuel injector 14J
Y76/3 Cylinder 3 fuel injector 14J
Y76/4 Cylinder 4 fuel injector 14K
Y76/5 Cylinder 5 fuel injector 14K
Y76/6 Cylinder 6 fuel injector 14K
Y76/7 Cylinder 7 fuel injector 14K
Y76/8 Cylinder 8 fuel injector 14L
Y94/1 Left quantity control valve 13K
Y94/2 Right quantity control valve 11K

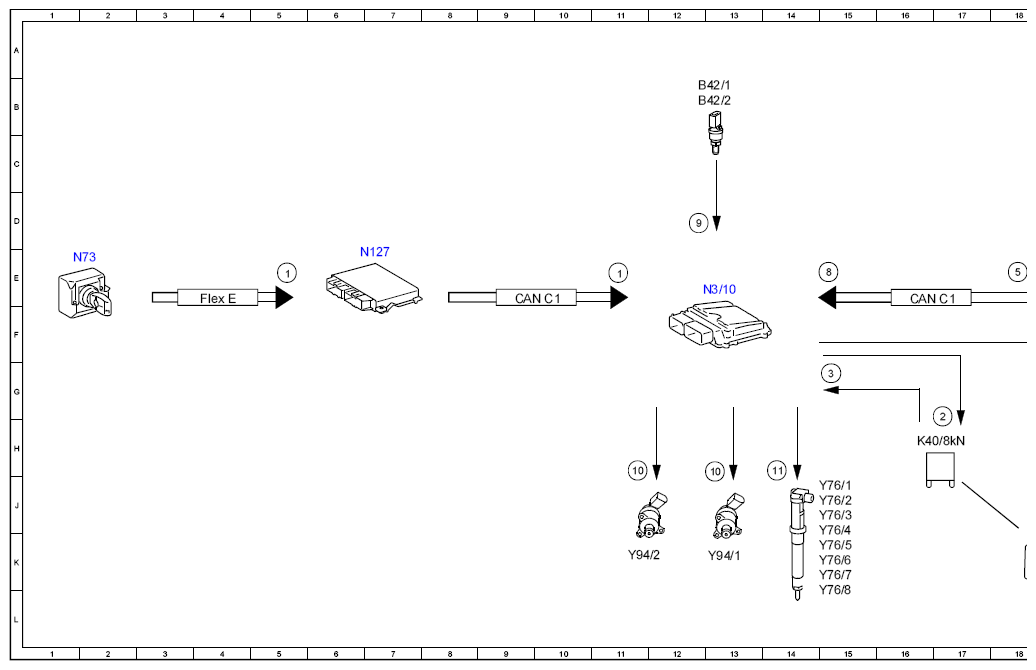

G12816891Courtesy of MERCEDES-BENZ USA
G12816892Courtesy of MERCEDES-BENZ USA
