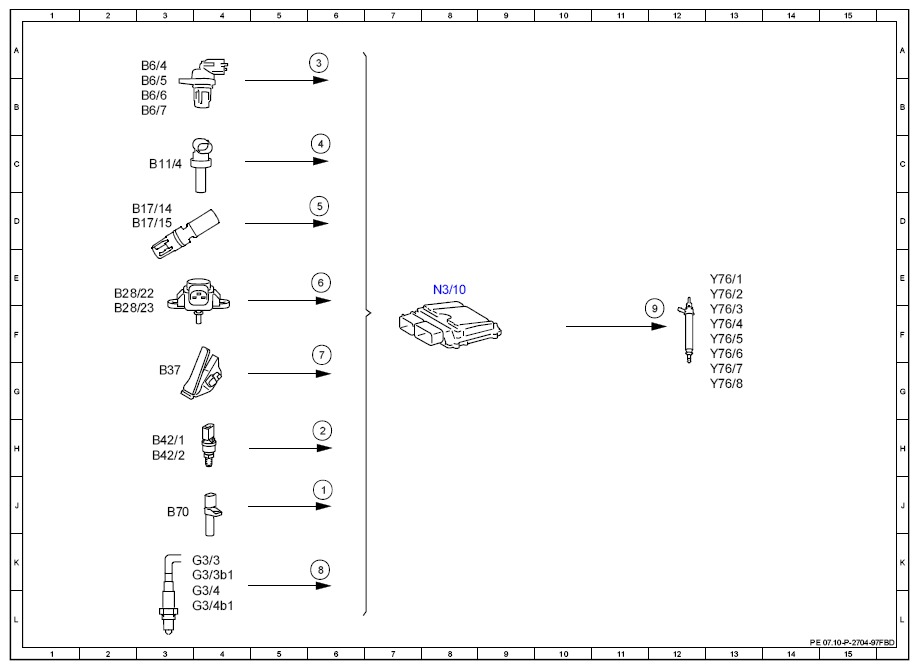

Electrical Function Diagram For Injection Control - PE07.10-P-2704-97FBD
Engine 177.9 in model 205, 253
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Crankshaft Hall sensor, signal | 6J |
| 2 | Fuel pressure and temperature sensor, signal | 6H |
| 3 | Camshaft Hall sensor, signal | 6A |
| 4 | Coolant temperature sensor, signal | 6C |
| 5 | Charge air temperature sensor, signal | 6D |
| 6 | Pressure sensor downstream of throttle valve, signal | 6E |
| 7 | Accelerator pedal sensor, signal | 6F |
| 8 | Oxygen sensor, sensor element, signal | 6K |
| 9 | Fuel injectors, actuation | 12F |
| B11/4 | Coolant temperature sensor | 3C |
| B17/14 | Left charge air temperature sensor | 2D |
| B17/15 | Right charge air temperature sensor | 2D |
| B28/22 | Left pressure sensor downstream of throttle valve | 2E |
| B28/23 | Right pressure sensor downstream of throttle valve | 2F |
| B37 | Accelerator pedal sensor | 3G |
| B42/1 | Right fuel pressure and temperature sensor | 3H |
| B42/2 | Left fuel pressure and temperature sensor | 3H |
| B6/4 | Left intake camshaft Hall sensor | 3A |
| B6/5 | Right intake camshaft Hall sensor | 3B |
| B6/6 | Left exhaust camshaft Hall sensor | 3B |
| B6/7 | Right exhaust camshaft Hall sensor | 3B |
| B70 | Crankshaft Hall sensor | 3J |
| G3/3 | Left oxygen sensor upstream of catalytic converter | 3K |
| G3/3b1 | Left oxygen sensor element upstream of catalytic converter | 3K |
| G3/4 | Right oxygen sensor upstream of catalytic converter | 3L |
| G3/4b1 | Right oxygen sensor element upstream of catalytic converter | 3L |
| N3/10 | ME-SFI [ME] control unit | 8E |
| Y76/1 | Cylinder 1 fuel injector | 13E |
| Y76/2 | Cylinder 2 fuel injector | 13E |
| Y76/3 | Cylinder 3 fuel injector | 13F |
| Y76/4 | Cylinder 4 fuel injector | 13F |
| Y76/5 | Cylinder 5 fuel injector | 13F |
| Y76/6 | Cylinder 6 fuel injector | 13F |
| Y76/7 | Cylinder 7 fuel injector | 13G |
| Y76/8 | Cylinder 8 fuel injector | 13G |
