Wiring Diagram For Gasoline Direct Injection System Control Unit - PE07.08-P-2101-97FCC

Engine 276 in model 253 as of model year 2020 Control unit N3/10, vehicle connector

Code: Designation: Position:
A0 Use of wiring diagrams 88L
A101 Fuel tank diagnostic module 22L
B163/1 Temperature sensor upstream of left gasoline particulate filter 62L
B163/2 Temperature sensor upstream of right gasoline particulate filter 50L
B163/5 Left gasoline particulate filter differential pressure sensor 59L
B163/6 Right gasoline particulate filter differential pressure sensor 52L
B4/4 Purging pressure sensor 46L
CAN C Engine CAN 29K
CAN C1 Drive train CAN 26K
Code 460 Canada version 20E
Code 494 USA version 20F
Code 598 Gasoline particulate filter (OPF) with sensor system 48A
Code 830 Additional parts for China vehicles 20F
Code 835 Additional parts for South Korea vehicles 20F
Code 945 China Stage 6 exhaust treatment 20F
Code 961 Exhaust system with OPF, Generation 2.0 48A
Code L LEFT-HAND DRIVE 5E
Code R RIGHT-HAND DRIVE 5F
Code U78 AMG Sport exhaust system 58F
F1/3 Passenger-side A-pillar fuse box 6L
F1/3f315 Fuse 315 4L
K40/8 Engine fuse and relay module 17L
K40/8f101 Fuse 101 16L
K40/8f103 Fuse 103 14L
K40/8f125 Fuse 125 8L
K40/8kH Starter circuit 50 relay 10L
K40/8kN Circuit 87M relay 12L
N10/6 Front SAM control unit 42L
N118 Fuel pump control unit 34L
N127 Drivetrain control unit 30L
N2/10 Supplemental restraint system control unit 38L
N3/10 ME-SFI [ME] control unit 4A
N3/10 ME-SFI [ME] control unit 12A
N3/10 ME-SFI [ME] control unit 20A
N3/10 ME-SFI [ME] control unit 28A
N3/10 ME-SFI [ME] control unit 36A
N3/10 ME-SFI [ME] control unit 44A
N3/10 ME-SFI [ME] control unit 55L
N3/10 ME-SFI [ME] control unit 52A
N3/10 ME-SFI [ME] control unit 59A
N3/10 ME-SFI [ME] control unit 68A
N3/10 ME-SFI [ME] control unit 75A
W16/5 Left major assembly compartment electronics ground point 5E
W16/7 Right major assembly compartment electronics ground point 5F
X101/4 Right rear frame floor assembly/underfloor electrical connector 48H
X101/4 Right rear frame floor assembly/underfloor electrical connector 52H
X101/4 Right rear frame floor assembly/underfloor electrical connector 58H
X101/4 Right rear frame floor assembly/underfloor electrical connector 61H
X25/7 Engine compartment/frame floor assembly electrical connector 7G
X25/7 Engine compartment/frame floor assembly electrical connector 14G
X26 Interior and engine wiring harness electrical connector 45H
X26 Interior and engine wiring harness electrical connector 55H
X30/21 Drive train CAN (CAN C1) potential distributor electrical connector 26L
Y58/1 Purge control valve 19L
Z36/57z1 Gasoline particulate filter sensors supply end sleeve 48E
Z4/3z1 Tml. 30 connector sleeve 4G
Z50/5z1 Tml. 15 connector sleeve 7E
Z6/128z1 Gasoline particulate filter sensors ground line end sleeve 50E
Z7/48z1 Circuit 87/2 connector sleeve 15E
Z7/73z1 Circuit 87/4 connector sleeve 14E

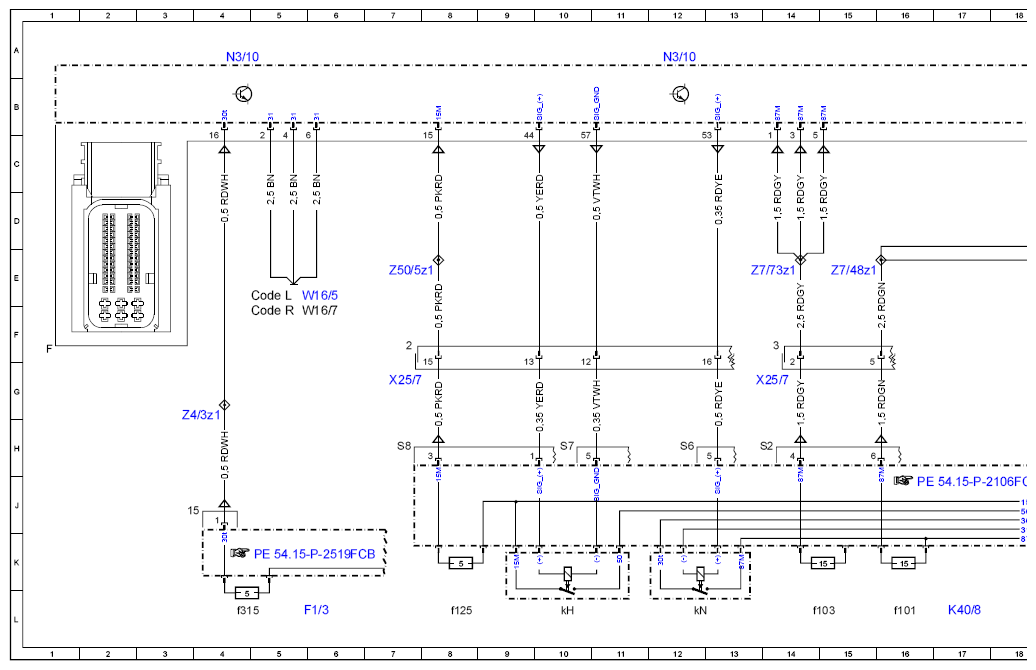

G12816850Courtesy of MERCEDES-BENZ USA

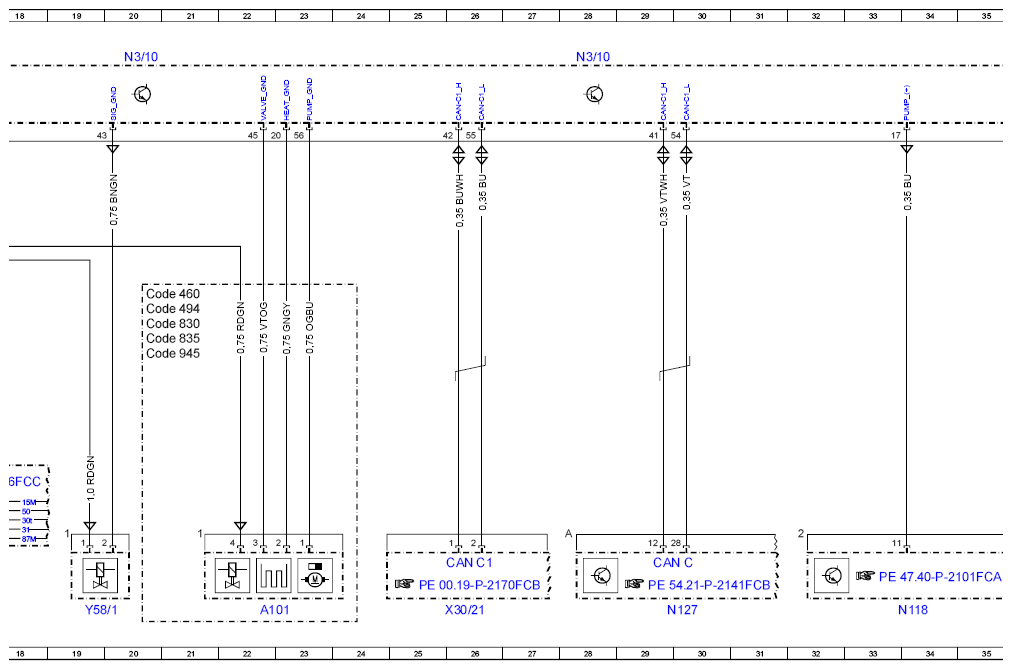

G12816851Courtesy of MERCEDES-BENZ USA

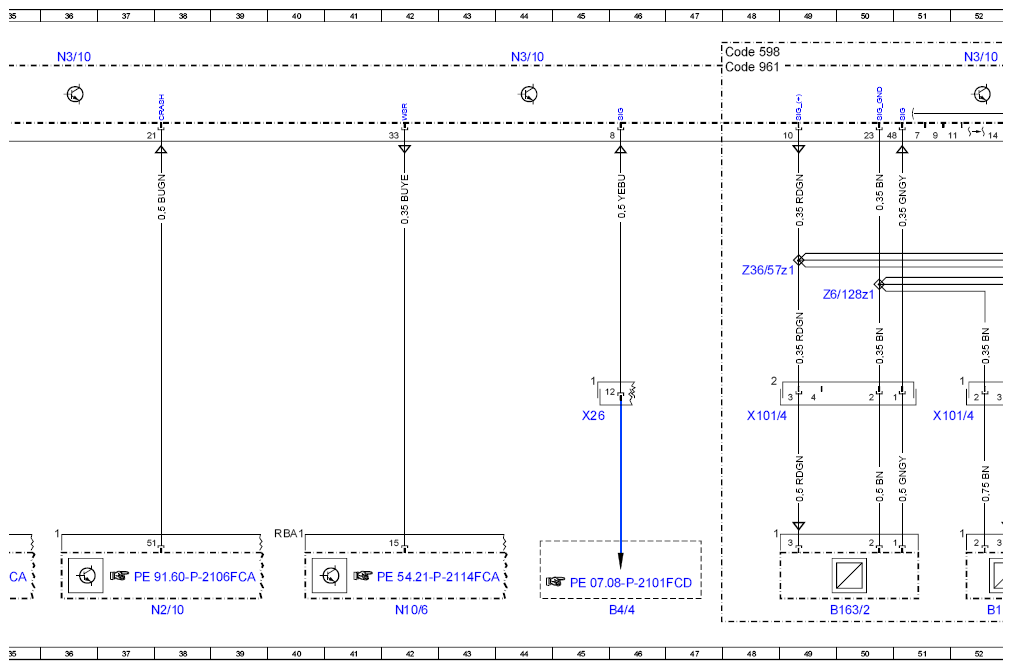

G12816852Courtesy of MERCEDES-BENZ USA

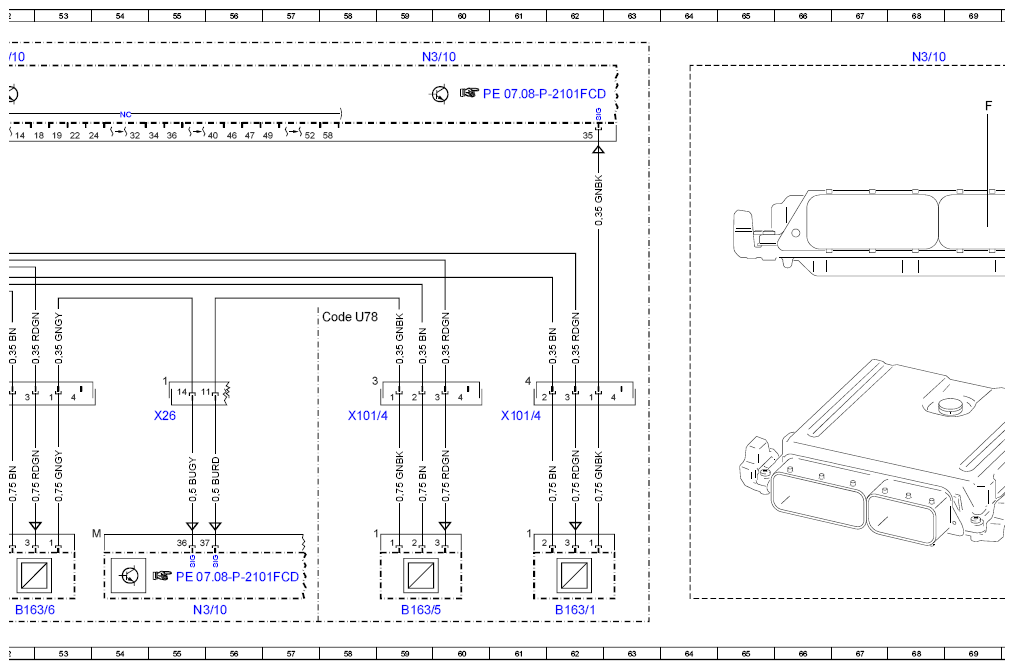

G12816853Courtesy of MERCEDES-BENZ USA

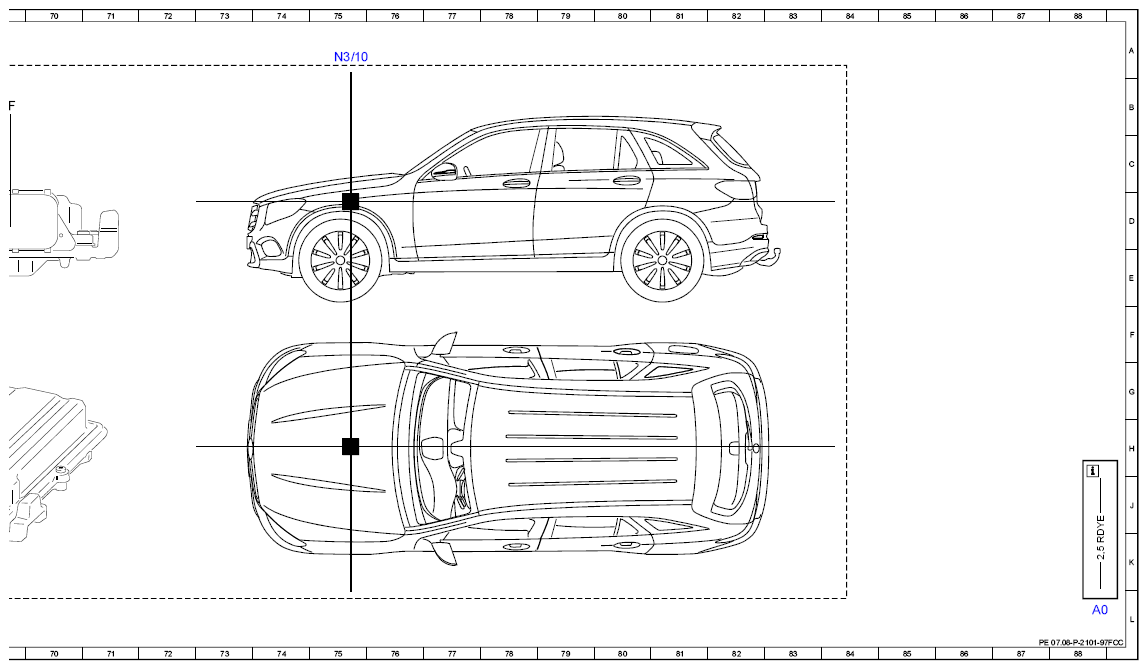

G12816854Courtesy of MERCEDES-BENZ USA
