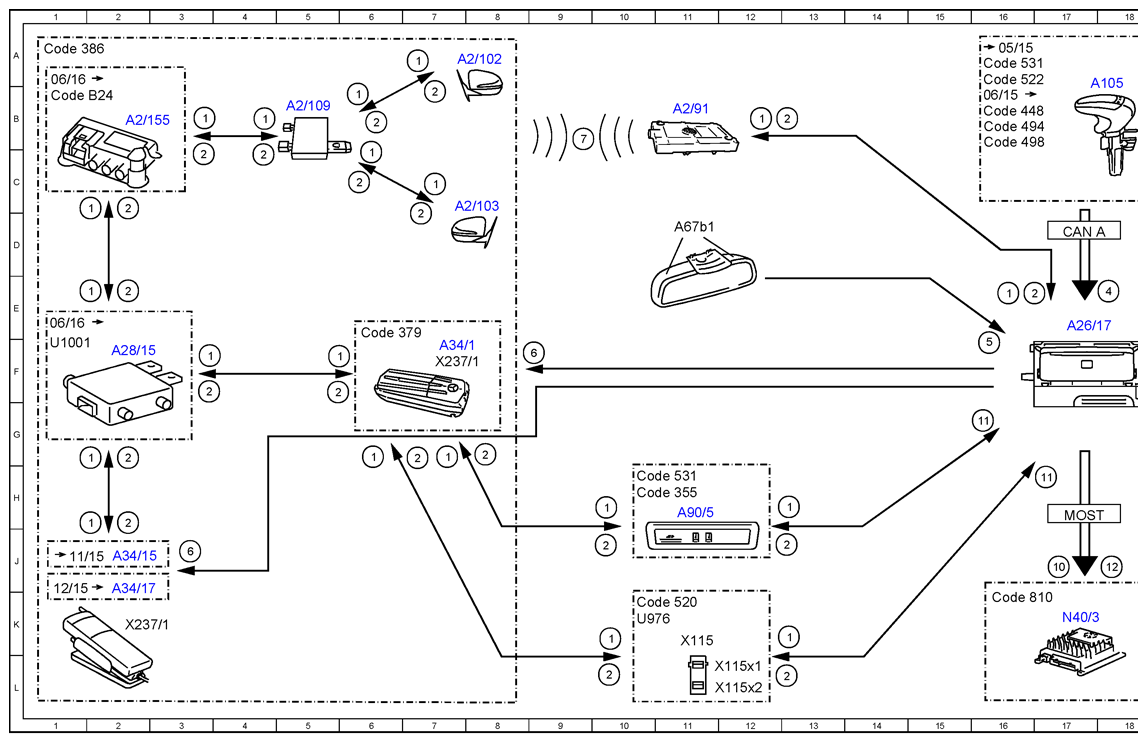

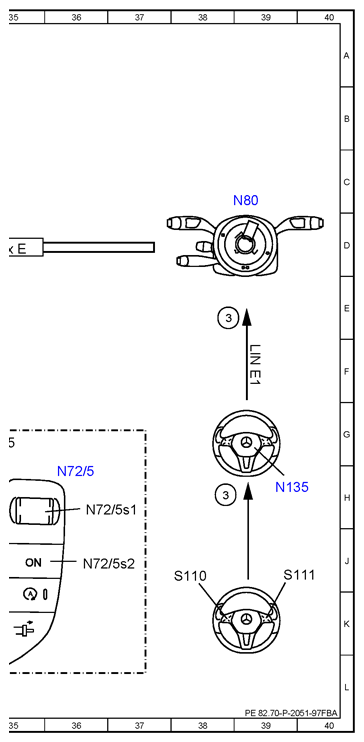

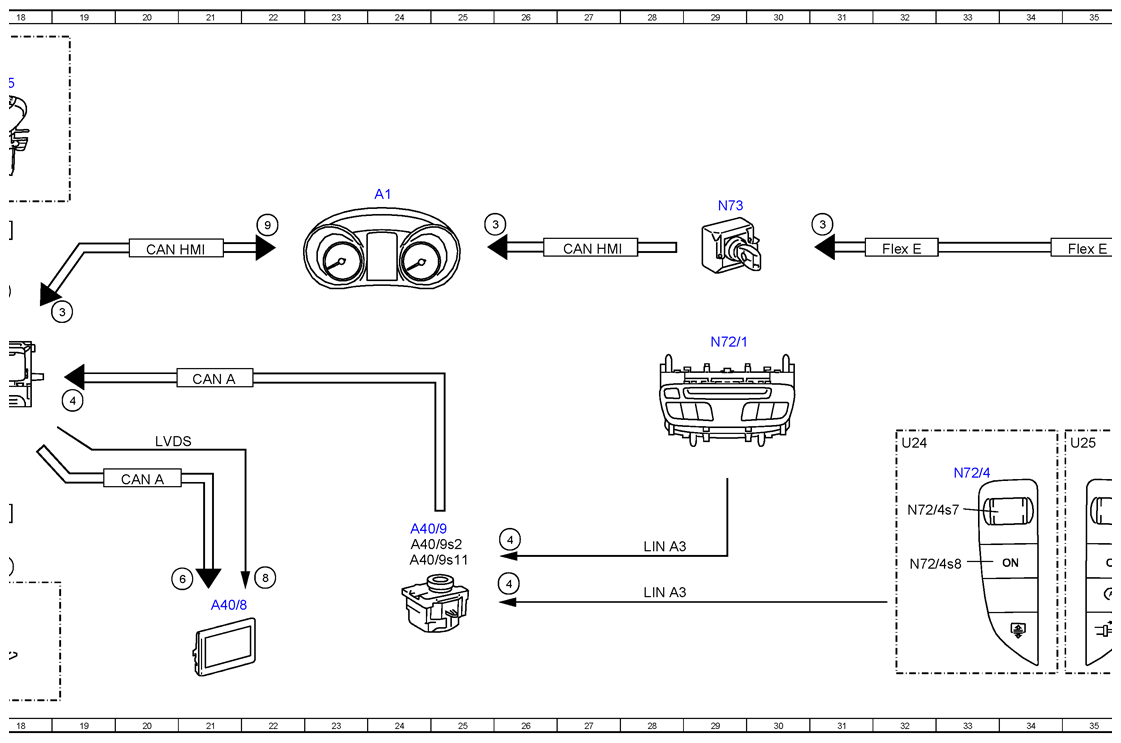

Electrical Function Schematic For Cellular Phone - PE82.70-P-2051-97FBA
Model 205 up to model year 2019 Model 253 (except 253.99) up to model year 2020
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Telephone, signal | 12B |
| 1 | Telephone, signal | 16E |
| 1 | Telephone, signal | 6B |
| 1 | Telephone, signal | 6C |
| 1 | Telephone, signal | 7C |
| 1 | Telephone, signal | 7A |
| 1 | Telephone, signal | 2G |
| 1 | Telephone, signal | 2H |
| 1 | Telephone, signal | 3F |
| 1 | Telephone, signal | 5F |
| 1 | Telephone, signal | 3B |
| 1 | Telephone, signal | 4B |
| 1 | Telephone, signal | 2C |
| 1 | Telephone, signal | 2E |
| 1 | Telephone, signal | 6G |
| 1 | Telephone, signal | 7G |
| 1 | Telephone, signal | 10K |
| 1 | Telephone, signal | 10H |
| 1 | Telephone, signal | 13H |
| 1 | Telephone, signal | 13K |
| 10 | Sound system amplifier, actuation | 17J |
| 11 | Address data, signal | 16G |
| 11 | Address data, signal | 17H |
| 12 | Mute function, signal | 18J |
| 2 | Internet, signal | 13B |
| 2 | Internet, signal | 16E |
| 2 | Internet, signal | 6B |
| 2 | Internet, signal | 6C |
| 2 | Internet, signal | 7D |
| 2 | Internet, signal | 7B |
| 2 | Internet, signal | 2G |
| 2 | Internet, signal | 2H |
| 2 | Internet, signal | 3F |
| 2 | Internet, signal | 5F |
| 2 | Internet, signal | 3C |
| 2 | Internet, signal | 4C |
| 2 | Internet, signal | 2C |
| 2 | Internet, signal | 2E |
| 2 | Internet, signal | 7G |
| 2 | Internet, signal | 8G |
| 2 | Internet, signal | 10J |
| 2 | Internet, signal | 10L |
| 2 | Internet, signal | 13L |
| 2 | Internet, signal | 13J |
| 3 | Multifunction steering wheel button group, signal | 19E |
| 3 | Multifunction steering wheel button group, signal | 25D |
| 3 | Multifunction steering wheel button group, signal | 31D |
| 3 | Multifunction steering wheel button group, signal | 38H |
| 3 | Multifunction steering wheel button group, signal | 38E |
| 4 | Operation, signal | 19G |
| 4 | Operation, signal | 18E |
| 4 | Operation, signal | 26J |
| 5 | Voice input, signal | 16F |
| 6 | Switch-on request, signal | 9F |
| 6 | Switch-on request, signal | 3J |
| 6 | Switch-on request, signal | 21J |
| 7 | Bluetooth®, signal | 9B |
| 8 | Low voltage differential signal video signal data transfer, signal | 22J |
| 9 | Instrument cluster, message | 22D |
| A1 | Instrument cluster | 24C |
| A105 | Touchpad | 18B |
| A2/102 | Left telephone antenna | 8A |
| A2/103 | Right telephone antenna | 8C |
| A2/109 | Telephone antenna splitter | 5B |
| A2/155 | Telephone and stationary heater antenna changeover switch | 2B |
| A2/91 | Bluetooth® antenna | 11B |
| A26/17 | Head unit | 17E |
| A28/15 | Cellular telephone system antenna amplifier/compensator | 2F |
| A34/1 | Telephone module with Bluetooth® (SAP profile) | 7F |
| A34/15 | Mobile phone holder | 2J |
| A34/17 | Universal smartphone cradle | 2K |
| A40/8 | Audio/COMAND display | 21K |
| A40/9 | Audio/COMAND control panel | 24J |
| A40/9s11 | Audio/COMAND controller | 24J |
| A40/9s2 | "Back" button | 24J |
| A67b1 | Hands-free system microphone | 11D |
| A90/5 | Multimedia connection unit | 11H |
| CAN A | Telematics CAN | 20H |
| CAN A | Telematics CAN | 21F |
| CAN A | Telematics CAN | 17D |
| CAN HMI | User interface CAN | 20D |
| CAN HMI | User interface CAN | 27D |
| Code 379 | Telephone module with Bluetooth® (SAP profile) | 6E |
| Code 386 | Comfort telephony | 1A |
| Code 448 | Touchpad | 16B |
| Code 494 | USA version | 16B |
| Code 498 | Japan version | 16B |
| Code 522 | Audio 20 radio | 16A |
| Code 531 | COMAND APS | 16A |
| Code 810 | Sound system | 16K |
| Flex E | Chassis FlexRay | 32D |
| Flex E | Chassis FlexRay | 35D |
| LIN A3 | LCP LIN | 28K |
| LIN A3 | LCP LIN | 28J |
| LIN E1 | Steering LIN | 39F |
| LVDS | Low voltage differential signal | 20G |
| MOST | Media Oriented System Transport | 17H |
| N135 | Steering wheel electronics | 39H |
| N40/3 | Sound system amplifier control unit | 17K |
| N72/1 | Upper control panel control unit | 29F |
| N72/4 | Left lower control panel | 33H |
| N72/4s7 | Volume control button | 32H |
| N72/4s8 | "ON" button | 32J |
| N72/5 | Right lower control panel | 36H |
| N72/5s1 | Volume adjustment button | 36H |
| N72/5s2 | "ON" button | 36J |
| N73 | Electronic ignition switch control unit | 29C |
| N80 | Steering column module control unit | 39C |
| S110 | Left multifunction steering wheel button group | 38J |
| S111 | Right multifunction steering wheel button group | 39J |
| U24 | Valid for manual transmission | 32G |
| U25 | Valid for automatic transmission | 35G |
| X115 | USB electrical connectors | 11K |
| X115x1 | USB electrical connector 1 | 12L |
| X115x2 | USB electrical connector 2 | 12L |
| X237/1 | Mobile phone contact plate | 7F |
| X237/1 | Mobile phone contact plate | 2K |
