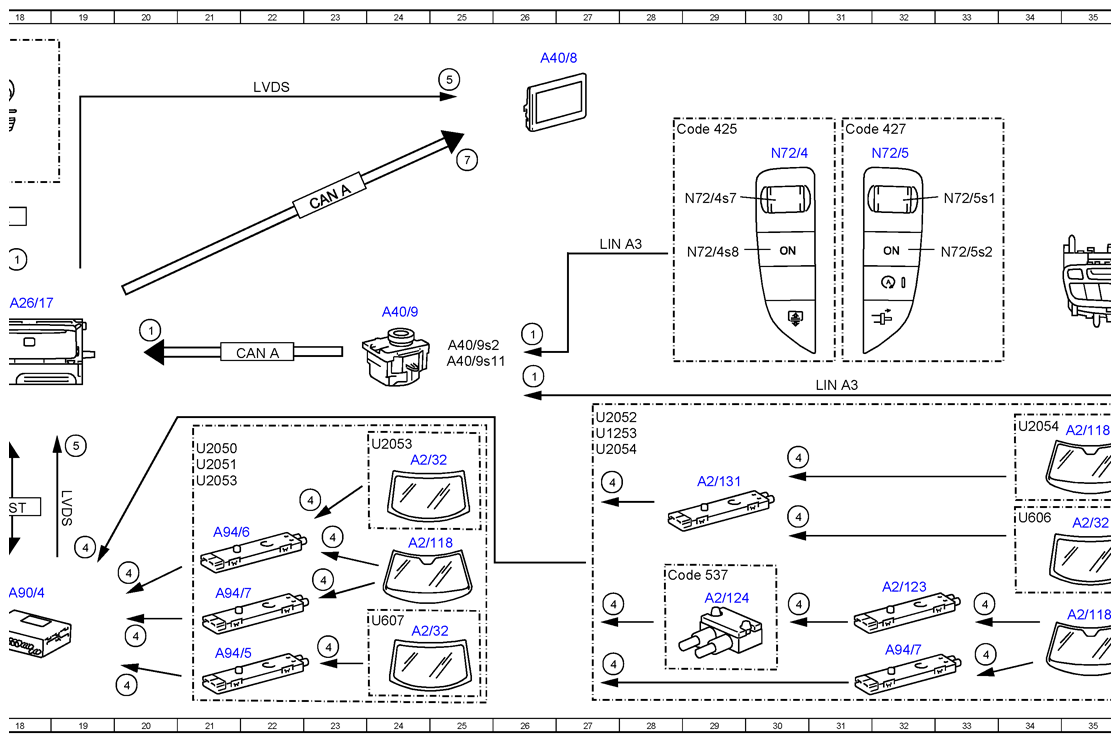

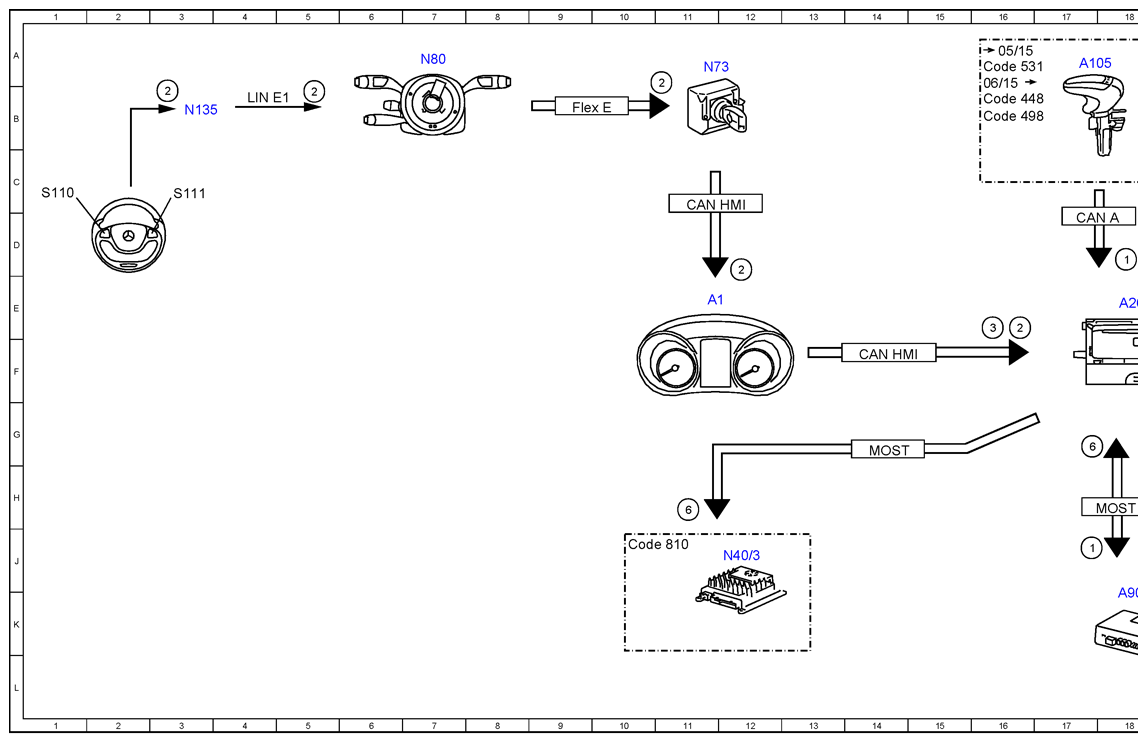

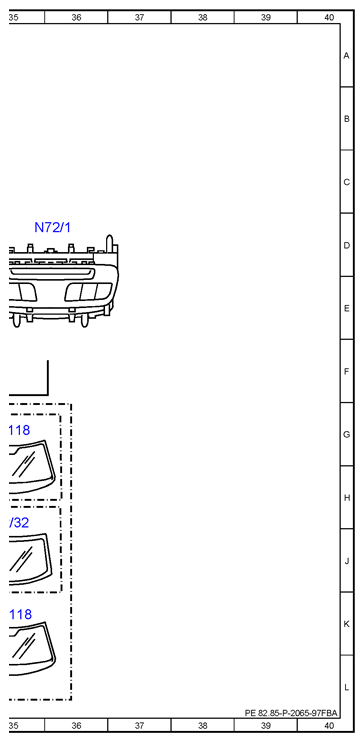

Electrical Function Diagram For TV Mode, Function - PE82.85-P-2065-97FBA
Model 205 up to model year 2019 with code 865 (digital TV) Model 253 (except 253.99) up to model year 2020 with code 865 (digital TV)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Operation, signal | 17J |
| 1 | Operation, signal | 20E |
| 1 | Operation, signal | 18D |
| 1 | Operation, signal | 26E |
| 2 | Multifunction steering wheel button group, signal | 3B |
| 2 | Multifunction steering wheel button group, signal | 5B |
| 2 | Multifunction steering wheel button group, signal | 11B |
| 2 | Multifunction steering wheel button group, signal | 12D |
| 2 | Multifunction steering wheel button group, signal | 16E |
| 3 | Vehicle speed, signal | 16E |
| 4 | TV antennas, signal | 20L |
| 4 | TV antennas, signal | 20K |
| 4 | TV antennas, signal | 20J |
| 4 | TV antennas, signal | 23K |
| 4 | TV antennas, signal | 23J |
| 4 | TV antennas, signal | 23J |
| 4 | TV antennas, signal | 27H |
| 4 | TV antennas, signal | 27K |
| 4 | TV antennas, signal | 27L |
| 4 | TV antennas, signal | 30K |
| 4 | TV antennas, signal | 30H |
| 4 | TV antennas, signal | 33K |
| 4 | TV antennas, signal | 33L |
| 4 | TV antennas, signal | 19J |
| 4 | TV antennas, signal | 23H |
| 5 | Low voltage differential signal video signal data transfer, signal | 19G |
| 5 | Low voltage differential signal video signal data transfer, signal | 25A |
| 6 | Audio, signal | 17G |
| 6 | Audio, signal | 11H |
| 7 | Switch-on request, signal | 25C |
| A1 | Instrument cluster | 11E |
| A105 | Touchpad | 17A |
| A2/118 | Windshield antenna | 24J |
| A2/118 | Windshield antenna | 35K |
| A2/118 | Windshield antenna | 35G |
| A2/123 | TV 2 and DAB band III antenna | 32J |
| A2/124 | TV and DAB antenna splitter | 29K |
| A2/131 | FM 2, DAB and TV 1 antenna amplifier | 29H |
| A2/32 | Rear window antenna | 35H |
| A2/32 | Rear window antenna | 24K |
| A2/32 | Rear window antenna | 24G |
| A26/17 | Head unit | 18E |
| A40/8 | Audio/COMAND display | 26A |
| A40/9 | Audio/COMAND control panel | 24E |
| A40/9s11 | Audio/COMAND controller | 25F |
| A40/9s2 | "Back" button | 25F |
| A90/4 | Tuner unit | 18K |
| A94/5 | TV 1 and DAB band III antenna | 21L |
| A94/6 | TV 2 antenna amplifier | 21J |
| A94/7 | TV 3 antenna amplifier | 21K |
| A94/7 | TV 3 antenna amplifier | 32K |
| CAN A | Telematics CAN | 22F |
| CAN A | Telematics CAN | 17D |
| CAN A | Telematics CAN | 23C |
| CAN HMI | User interface CAN | 11C |
| CAN HMI | User interface CAN | 14F |
| Code 425 | 6-speed manual transmission | 28B |
| Code 427 | 7G-TRONIC | 31B |
| Code 448 | Touchpad | 16B |
| Code 498 | Japan version | 16B |
| Code 531 | COMAND APS | 16A |
| Code 537 | Digital radio (DAB) | 28J |
| Code 810 | Sound system | 10J |
| Flex E | Chassis FlexRay | 9B |
| LIN A3 | LCP LIN | 31F |
| LIN A3 | LCP LIN | 27D |
| LIN E1 | Steering LIN | 4B |
| LVDS | Low voltage differential signal | 19H |
| LVDS | Low voltage differential signal | 22B |
| MOST | Media Oriented System Transport | 18H |
| MOST | Media Oriented System Transport | 14G |
| N135 | Steering wheel electronics | 3B |
| N40/3 | Sound system amplifier control unit | 12J |
| N72/1 | Upper control panel control unit | 35D |
| N72/4 | Left lower control panel | 30C |
| N72/4s7 | Volume control button | 29C |
| N72/4s8 | "ON" button | 29D |
| N72/5 | Right lower control panel | 32C |
| N72/5s1 | Volume adjustment button | 33C |
| N72/5s2 | "ON" button | 33D |
| N73 | Electronic ignition switch control unit | 11A |
| N80 | Steering column module control unit | 7A |
| S110 | Left multifunction steering wheel button group | 1C |
| S111 | Right multifunction steering wheel button group | 3C |
| U1253 | Valid for model 253 | 27G |
| U2050 | Valid for model 205.0 | 21G |
| U2051 | Valid for model 205.1 | 21H |
| U2052 | Valid for model 205.2 | 27G |
| U2053 | Valid for model 205.3 | 21H |
| U2053 | Valid for model 205.3 | 24G |
| U2054 | Valid for model 205.4 | 27G |
| U2054 | Valid for model 205.4 | 34G |
| U606 | Not valid for convertible | 34H |
| U607 | Not valid for cabriolet and coupe | 24K |
