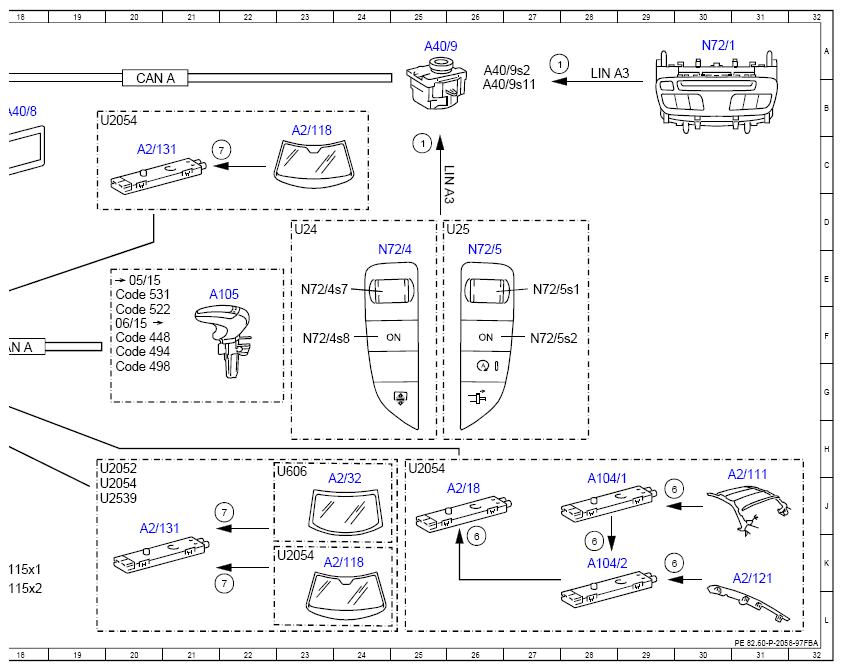

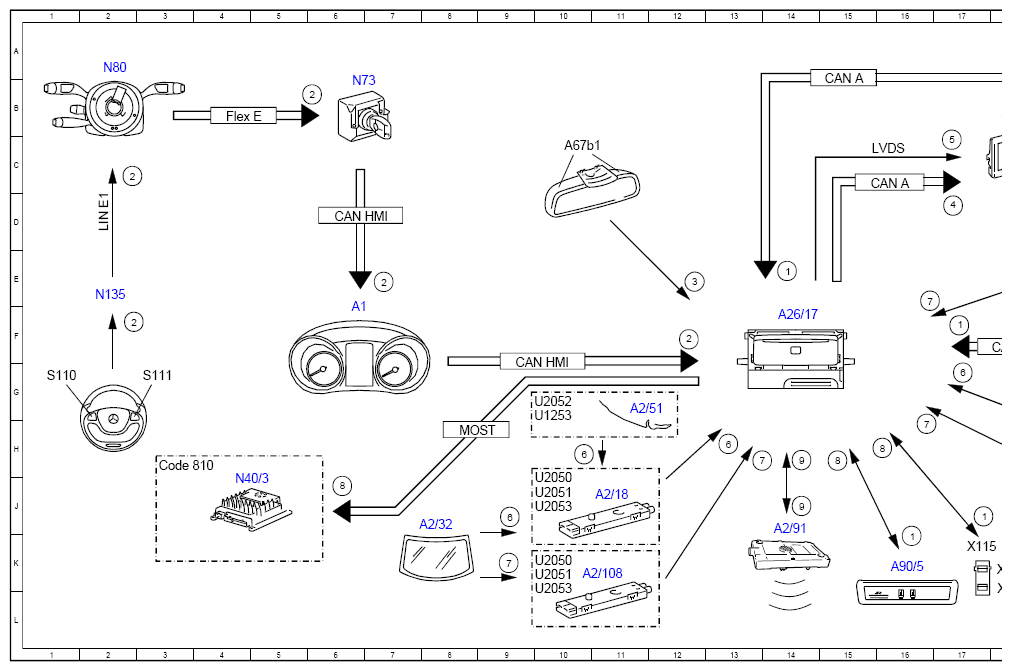

Electrical Function Diagram For Audio Mode, Function - PE82.60-P-2058-97FBA
Model 205 up to model year 2019 Model 253 (except 253.99) up to model year 2020
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Operation, signal | 17J |
| 1 | Operation, signal | 16K |
| 1 | Operation, signal | 25C |
| 1 | Operation, signal | 17F |
| 1 | Operation, signal | 27A |
| 1 | Operation, signal | 14E |
| 2 | Multifunction steering wheel button group, signal | 6B |
| 2 | Multifunction steering wheel button group, signal | 7E |
| 2 | Multifunction steering wheel button group, signal | 12F |
| 2 | Multifunction steering wheel button group, signal | 2F |
| 2 | Multifunction steering wheel button group, signal | 2C |
| 3 | Voice input, signal | 12E |
| 4 | Switch-on request, signal | 17D |
| 5 | Audio/COMAND display, actuation | 17C |
| 6 | AM/FM antenna, signal | 13H |
| 6 | AM/FM antenna, signal | 9J |
| 6 | AM/FM antenna, signal | 10H |
| 6 | AM/FM antenna, signal | 26K |
| 6 | AM/FM antenna, signal | 29J |
| 6 | AM/FM antenna, signal | 29K |
| 6 | AM/FM antenna, signal | 28K |
| 6 | AM/FM antenna, signal | 17G |
| 7 | FM antenna, signal | 13H |
| 7 | FM antenna, signal | 9K |
| 7 | FM antenna, signal | 16H |
| 7 | FM antenna, signal | 22J |
| 7 | FM antenna, signal | 22C |
| 7 | FM antenna, signal | 16E |
| 7 | FM antenna, signal | 22K |
| 8 | Audio, signal | 15H |
| 8 | Audio, signal | 16H |
| 8 | Audio, signal | 6J |
| 9 | Bluetooth® audio/communication | 14J |
| 9 | Bluetooth® audio/communication | 14H |
| A1 | Instrument cluster | 6F |
| A104/1 | AM amplifier | 28J |
| A104/2 | AM amplifier with selection switch | 28K |
| A105 | Touchpad | 21E |
| A2/108 | FM 2 and DAB band III antenna amplifier | 11K |
| A2/111 | Soft top AM antenna | 31J |
| A2/118 | Windshield antenna | 24K |
| A2/118 | Windshield antenna | 23B |
| A2/121 | Left rear side trim antenna | 31K |
| A2/131 | FM 2, DAB and TV 1 antenna amplifier | 20J |
| A2/131 | FM 2, DAB and TV 1 antenna amplifier | 20C |
| A2/18 | FM 1, AM, CL [ZV] and KEYLESS GO antenna amplifier | 11J |
| A2/18 | FM 1, AM, CL [ZV] and KEYLESS GO antenna amplifier | 26J |
| A2/32 | Rear window antenna | 8J |
| A2/32 | Rear window antenna | 24J |
| A2/51 | Rear spoiler antenna | 11G |
| A2/91 | Bluetooth® antenna | 14J |
| A26/17 | Head unit | 14F |
| A40/8 | Audio/COMAND display | 18B |
| A40/9 | Audio/COMAND control panel | 25A |
| A40/9s11 | Audio/COMAND controller | 26B |
| A40/9s2 | "Back" button | 26A |
| A67b1 | Hands-free system microphone | 10C |
| A90/5 | Multimedia connection unit | 16K |
| CAN A | Telematics CAN | 18F |
| CAN A | Telematics CAN | 16C |
| CAN A | Telematics CAN | 20B |
| CAN A | Telematics CAN | 15B |
| CAN HMI | User interface CAN | 6D |
| CAN HMI | User interface CAN | 9G |
| Code 448 | Touchpad | 20F |
| Code 494 | USA version | 20F |
| Code 498 | Japan version | 20G |
| Code 522 | Audio 20 radio | 20F |
| Code 531 | COMAND APS | 20E |
| Code 810 | Sound system | 3H |
| Flex E | Chassis FlexRay | 4B |
| LIN A3 | LCP LIN | 25C |
| LIN A3 | LCP LIN | 28A |
| LIN E1 | Steering LIN | 2D |
| LVDS | Low voltage differential signal | 16C |
| MOST | Media Oriented System Transport | 8H |
| N135 | Steering wheel electronics | 2E |
| N40/3 | Sound system amplifier control unit | 4J |
| N72/1 | Upper control panel control unit | 30A |
| N72/4 | Left lower control panel | 24E |
| N72/4s7 | Volume control button | 23E |
| N72/4s8 | "ON" button | 23F |
| N72/5 | Right lower control panel | 26E |
| N72/5s1 | Volume adjustment button | 27E |
| N72/5s2 | "ON" button | 27F |
| N73 | Electronic ignition switch control unit | 6B |
| N80 | Steering column module control unit | 2A |
| S110 | Left multifunction steering wheel button group | 1G |
| S111 | Right multifunction steering wheel button group | 3G |
| U1253 | Valid for model 253 | 9G |
| U2050 | Valid for model 205.0 | 10K |
| U2050 | Valid for model 205.0 | 10J |
| U2051 | Valid for model 205.1 | 10K |
| U2051 | Valid for model 205.1 | 10J |
| U2052 | Valid for model 205.2 | 9G |
| U2052 | Valid for model 205.2 | 19H |
| U2053 | Valid for model 205.3 | 10L |
| U2053 | Valid for model 205.3 | 10J |
| U2054 | Valid for model 205.4 | 19J |
| U2054 | Valid for model 205.4 | 23K |
| U2054 | Valid for model 205.4 | 25H |
| U2054 | Valid for model 205.4 | 19B |
| U24 | Valid for manual transmission | 23D |
| U25 | Valid for automatic transmission | 25D |
| U2539 | Valid for model 253.9 | 19J |
| U606 | Not valid for convertible | 23H |
| X115 | USB electrical connectors | 17K |
| XI15x1 | USB electrical connector 1 | 18K |
| X115x2 | USB electrical connector 2 | 18L |
