Wiring Diagram For Supplemental Restraint System Control Unit - PE91.60-P-2106-97ZGA
Model 463 as of model year 2013 up to model year 2019
/year model 2012 facelift up to model year 2019, control unit N2/10, Sheet 1
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 120L |
| B48 | Front passenger seat occupied recognition and ACSR | 43L |
| B48/1 | Left frontal acceleration sensor | 12L |
| B48/15 | Left B-pillar body acceleration sensor | 14L |
| B48/16 | Right B-pillar body acceleration sensor | 10L |
| B48/17 | Left front door pressure sensor | 72L |
| B48/17 | Left front door pressure sensor | 84L |
| B48/17 | Left front door pressure sensor | 77L |
| B48/18 | Right front door pressure sensor | 74L |
| B48/18 | Right front door pressure sensor | 82L |
| B48/18 | Right front door pressure sensor | 79L |
| B48/2 | Right frontal acceleration sensor | 11L |
| CAN E1 | Chassis CAN 1 | 7K |
| Code S33 | Head restraint, crash-active | 55F |
| Code S33 | Head restraint, crash-active | 67F |
| Code ZJ1 | Japan version | 85D |
| Code ZU8 | USA version | 89C |
| Code ZU8 | USA version | 85C |

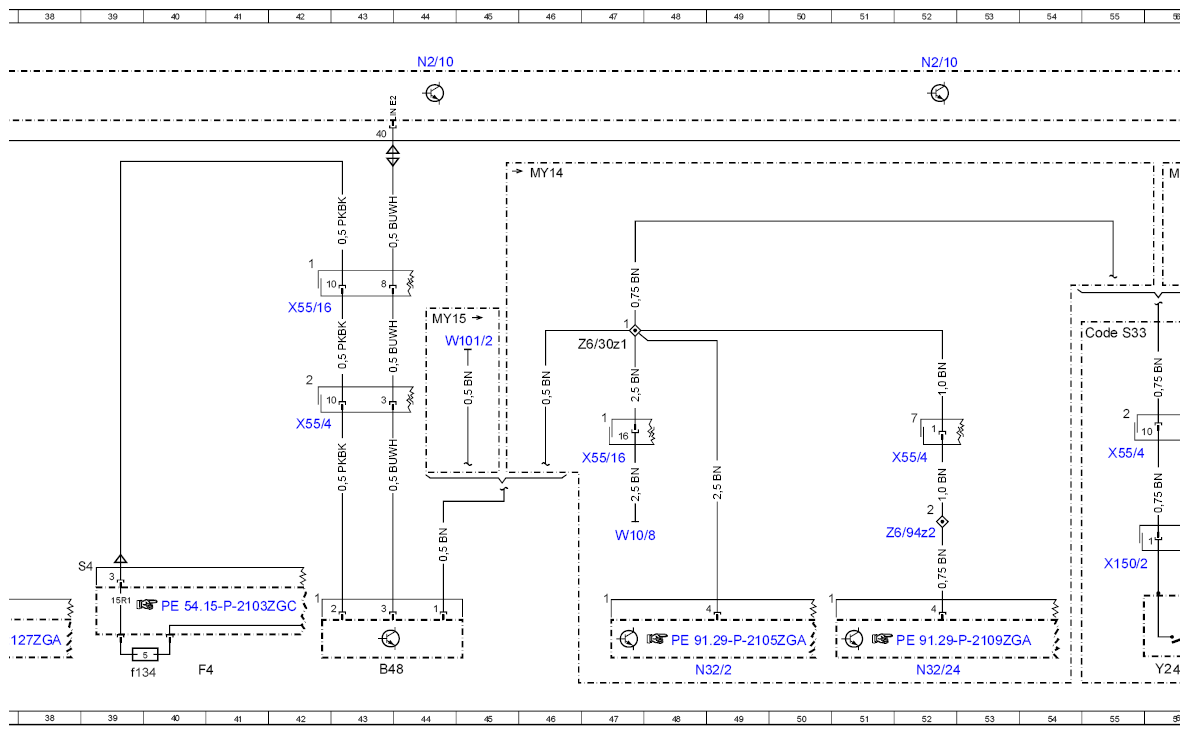

| F33 | Battery compartment prefuse box | 4L |
| F33f59 | Fuse 59 | 3L |
| F4 | Rear fuse and relay module | 40L |
| F4f134 | Fuse 134 | 39L |
| N10 | SAM control unit | 37L |

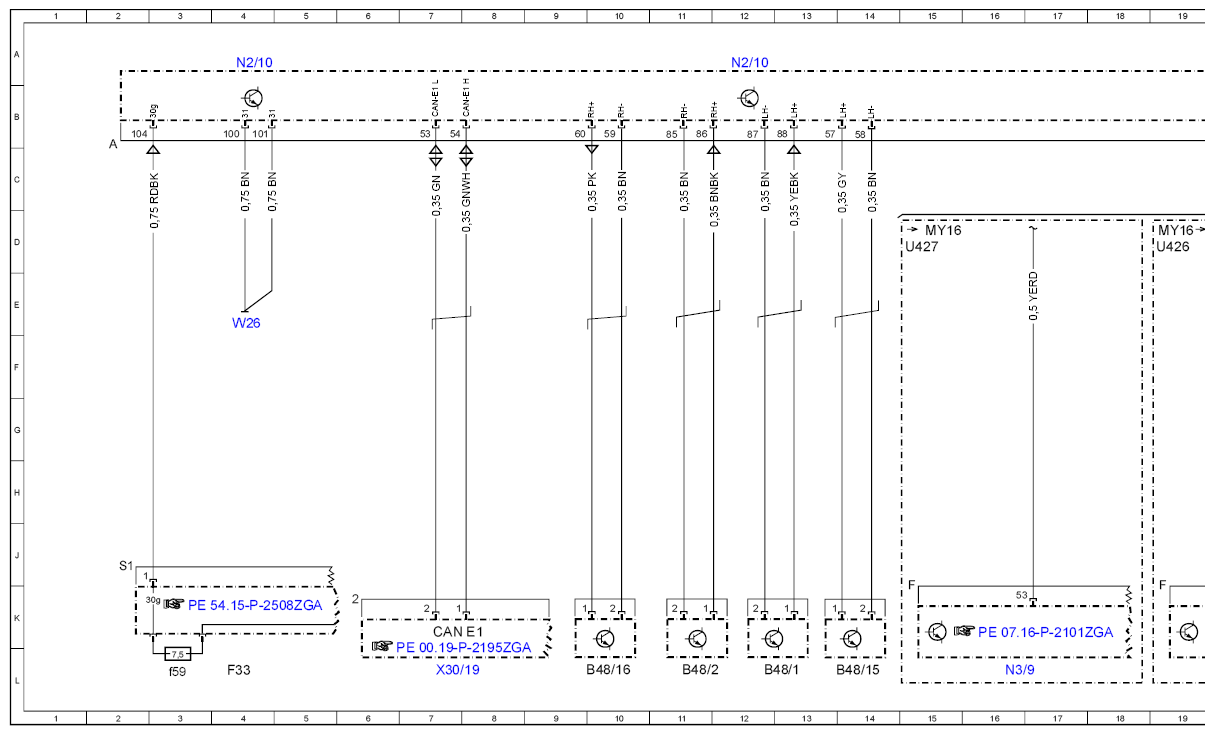

| N2/10 | Supplemental restraint system control unit | 4A |
| N2/10 | Supplemental restraint system control unit | 12A |
| N2/10 | Supplemental restraint system control unit | 20A |
| N2/10 | Supplemental restraint system control unit | 44A |
| N2/10 | Supplemental restraint system control unit | 68A |
| N2/10 | Supplemental restraint system control unit | 52A |
| N2/10 | Supplemental restraint system control unit | 60A |
| N2/10 | Supplemental restraint system control unit | 100A |
| N2/10 | Supplemental restraint system control unit | 28A |
| N2/10 | Supplemental restraint system control unit | 76A |
| N2/10 | Supplemental restraint system control unit | 84A |
| N2/10 | Supplemental restraint system control unit | 108A |
| N2/10 | Supplemental restraint system control unit | 114A |
| N2/10 | Supplemental restraint system control unit | 93A |
| N2/10 | Supplemental restraint system control unit | 36A |

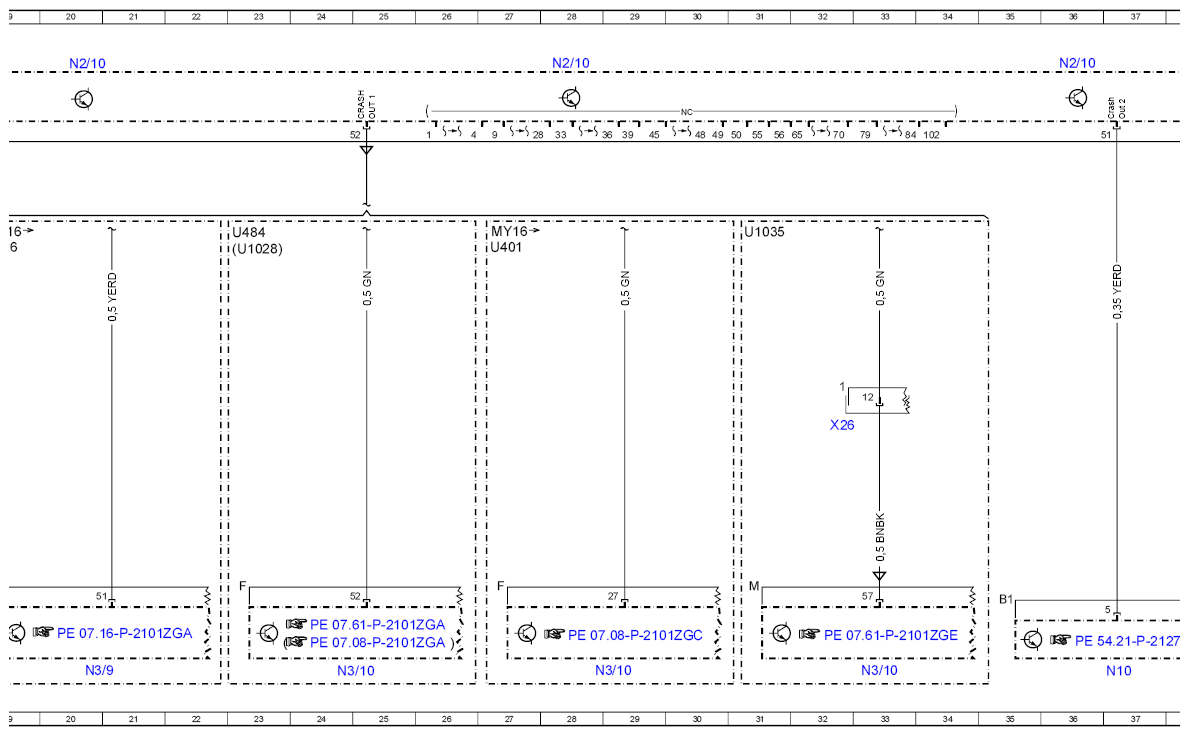

| N3/10 | ME-SFI [ME] control unit | 24L |
| N3/10 | ME-SFI [ME] control unit | 29L |
| N3/10 | ME-SFI [ME] control unit | 33L |
| N3/9 | CDI control unit | 16L |
| N3/9 | CDI control unit | 20L |
| N32/1 | Driver seat control unit | 60L |
| N32/2 | Front passenger seat control unit | 48L |
| N32/23 | Driver seat lumbar support adjustment control unit | 64L |
| N32/24 | Front passenger seat lumbar support adjustment control unit | 52L |
| R12/1 | Driver ETR [GUS] squib | 98L |
| R12/10 | Front passenger sidebag squib | 106L |
| R12/1x1 | Driver emergency tensioning retractor squib electrical connector | 98J |
| R12/2 | Front passenger ETR [GUS] squib | 100L |

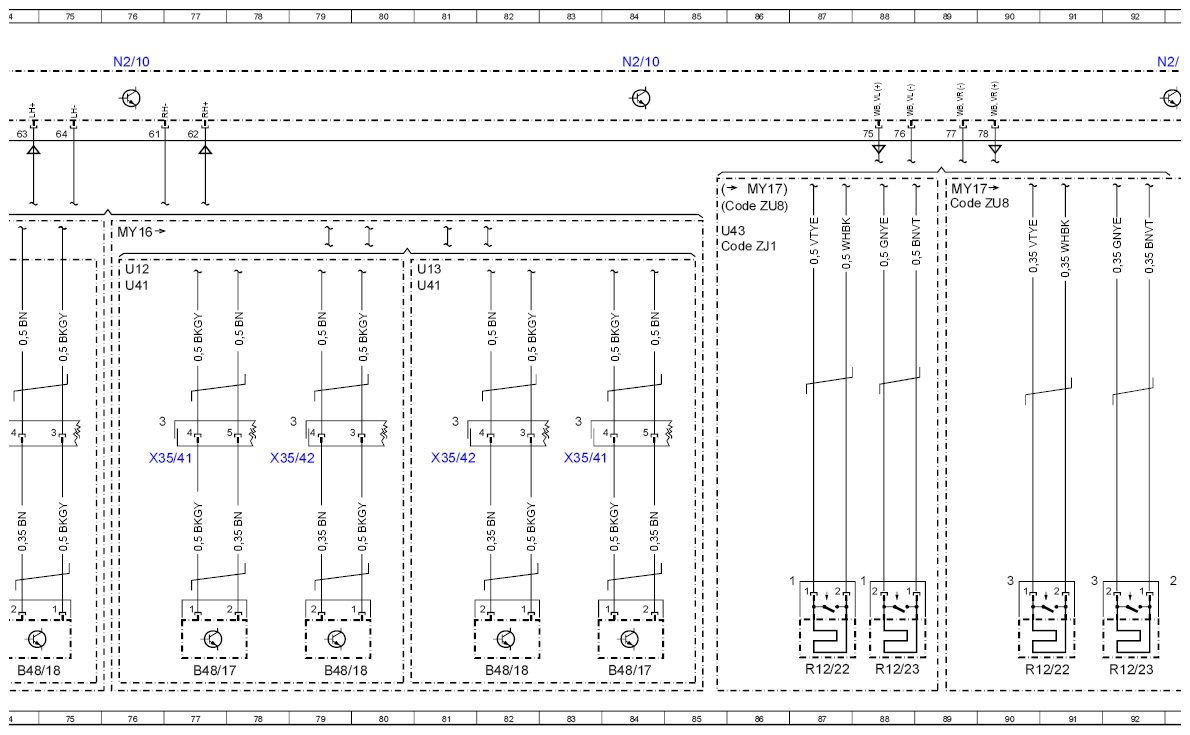

| R12/22 | Left windowbag squib | 87L |
| R12/22 | Left windowbag squib | 93L |
| R12/22 | Left windowbag squib | 90L |
| R12/23 | Right windowbag squib | 88L |
| R12/23 | Right windowbag squib | 94L |
| R12/23 | Right windowbag squib | 92L |
| R12/2x1 | Front passenger emergency tensioning retractor squib electrical connector | 99J |

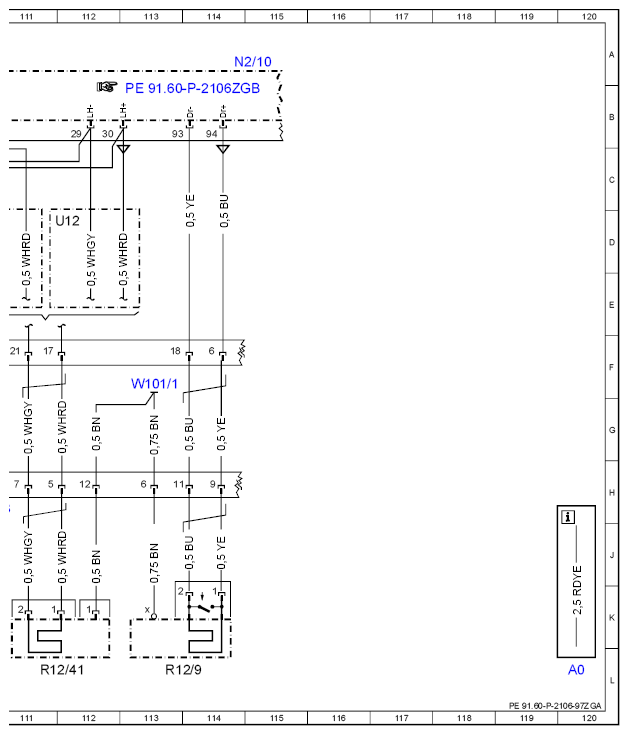

| R12/41 | Driver pelvis bag squib | 111L |
| R12/42 | Front passenger pelvis bag squib | 108L |
| R12/6 | Left 2nd row ETR [GUS] squib | 96L |
| R12/7 | Right 2nd row ETR [GUS] squib | 97L |
| R12/9 | Driver sidebag squib | 113L |

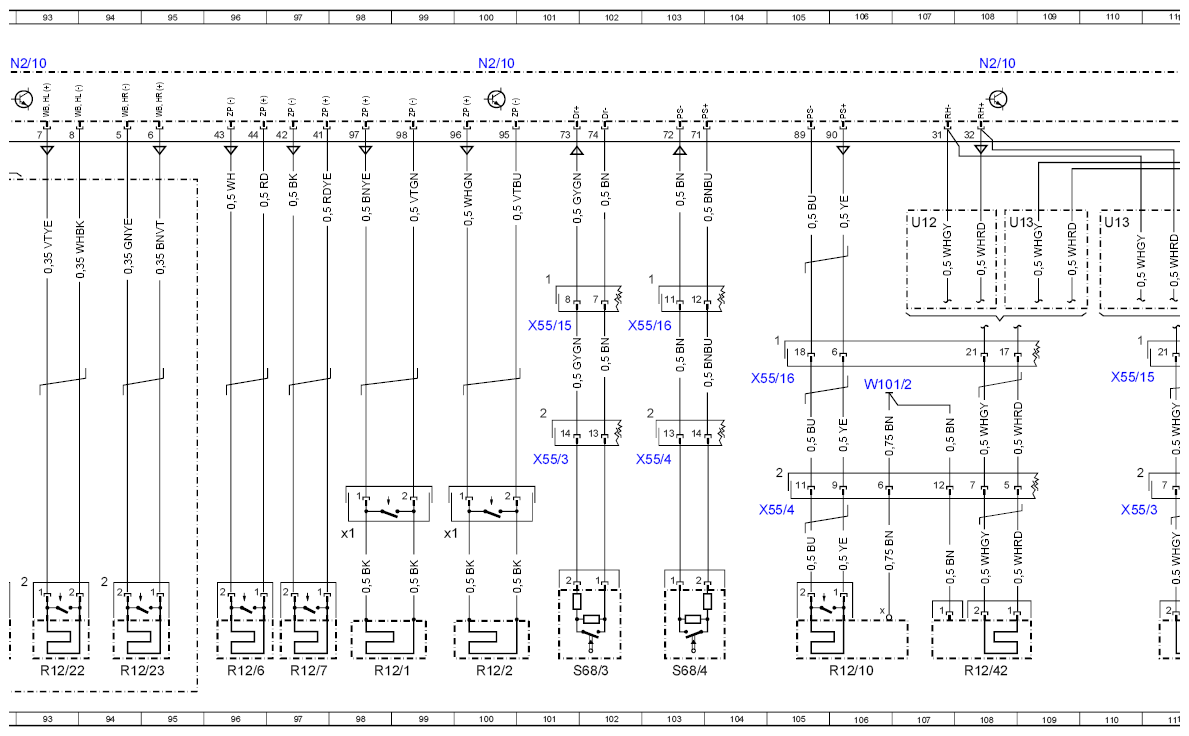

| S68/3 | Driver seat belt buckle restraint system switch | 102L |
| S68/4 | Front passenger seat belt buckle restraint system switch | 103L |
| U1028 | Valid for engine 157 | 23D |
| U1035 | Valid for gasoline engine 279 | 31D |
| U12 | Valid for left-hand drive vehicles | 111D |
| U12 | Valid for left-hand drive vehicles | 107D |
| U12 | Valid for left-hand drive vehicles | 76E |
| U13 | Valid for right-hand drive vehicles | 110D |
| U13 | Valid for right-hand drive vehicles | 108D |
| U13 | Valid for right-hand drive vehicles | 81E |
| U401 | Valid for engine 176 | 27D |
| U41 | Not valid for code ZS8 Protection class VR7/glass area VR9 | 71E |
| U41 | Not valid for code ZS8 Protection class VR7/glass area VR9 | 81E |
| U41 | Not valid for code ZS8 Protection class VR7/glass area VR9 | 76E |
| U426 | Valid with engine 642.887 | 19D |
| U427 | Valid with engine 642.886 | 15D |
| U43 | Valid for ECE | 85D |
| U484 | Valid for M273 ME | 23D |
| W10/7 | Left battery recess ground point | 62J |
| W10/8 | Right battery recess ground point | 47J |
| W101/1 | Driver seat ground point | 68C |
| W101/1 | Driver seat ground point | 113F |
| W101/2 | Front passenger seat ground point | 45F |
| W101/2 | Front passenger seat ground point | 56C |
| W101/2 | Front passenger seat ground point | 106F |
| W26 | Supplemental restraint system control unit ground point | 4E |

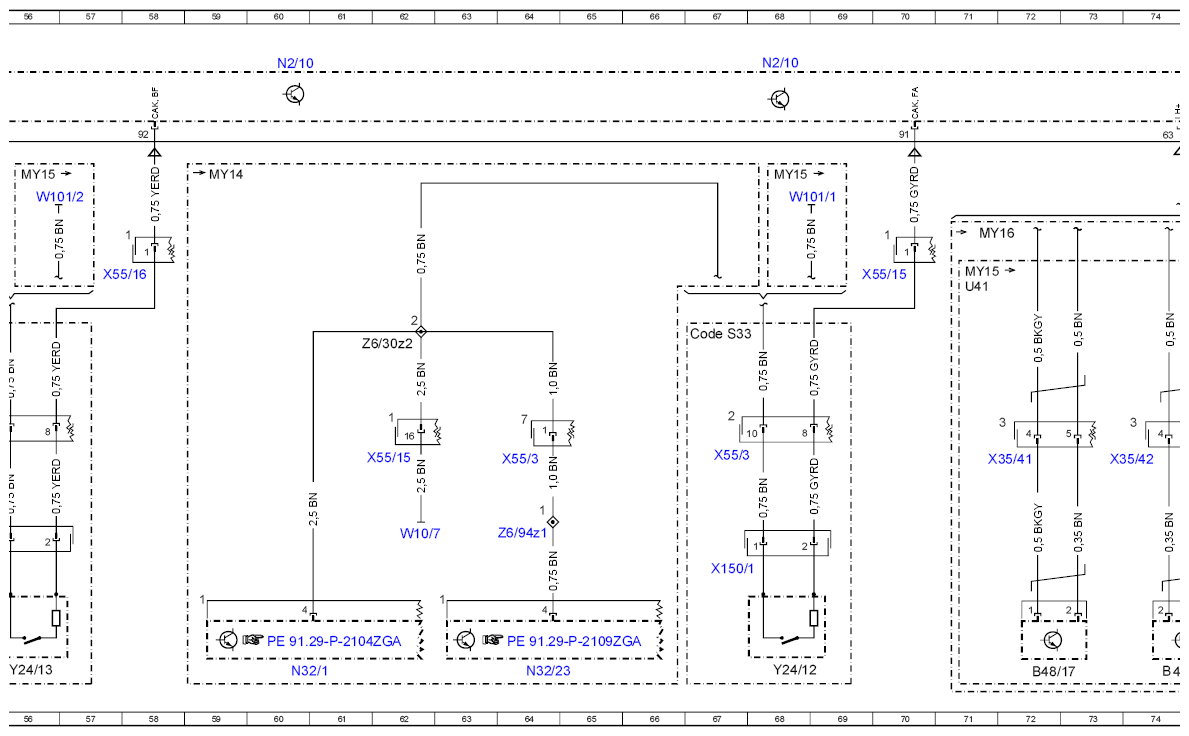

| X150/1 | Driver NECK-PRO head restraint electrical connector | 67J |
| X150/2 | Front passenger NECK-PRO head restraint electrical connector | 55J |
| X26 | Interior and engine wiring harness electrical connector | 32G |
| X30/19 | Chassis CAN 1 (CAN E1) potential distributor electrical connector | 7L |
| X35/41 | Driver door connecting point | 72H |
| X35/41 | Driver door connecting point | 83H |
| X35/41 | Driver door connecting point | 77H |
| X35/42 | Front passenger door connecting point | 74H |
| X35/42 | Front passenger door connecting point | 81H |
| X35/42 | Front passenger door connecting point | 79H |
| X55/15 | Driver seat electrical connector | 101E |
| X55/15 | Driver seat electrical connector | 70E |
| X55/15 | Driver seat electrical connector | 62H |
| X55/15 | Driver seat electrical connector | 110F |
| X55/16 | Front passenger seat electrical connector | 42E |
| X55/16 | Front passenger seat electrical connector | 103E |
| X55/16 | Front passenger seat electrical connector | 58E |
| X55/16 | Front passenger seat electrical connector | 47H |
| X55/16 | Front passenger seat electrical connector | 105F |
| X55/3 | Driver seat connector block | 101H |
| X55/3 | Driver seat connector block | 67G |
| X55/3 | Driver seat connector block | 64H |
| X55/3 | Driver seat connector block | 110H |
| X55/4 | Front passenger seat connector block | 103H |
| X55/4 | Front passenger seat connector block | 55G |
| X55/4 | Front passenger seat connector block | 42G |
| X55/4 | Front passenger seat connector block | 52H |
| X55/4 | Front passenger seat connector block | 105H |
| Y24/12 | Driver NECK-PRO head restraint solenoid | 68L |
| Y24/13 | Front passenger NECK-PRO head restraint solenoid | 56L |
| Z6/30z1 | Driver seat ground line connector sleeve | 47F |
| Z6/30z2 | Front passenger seat ground line connector sleeve | 62F |
| Z6/94z1 | Driver seat circuit 31 connector sleeve 1 | 64J |
| Z6/94z2 | Driver seat circuit 31 connector sleeve 2 | 52J |
