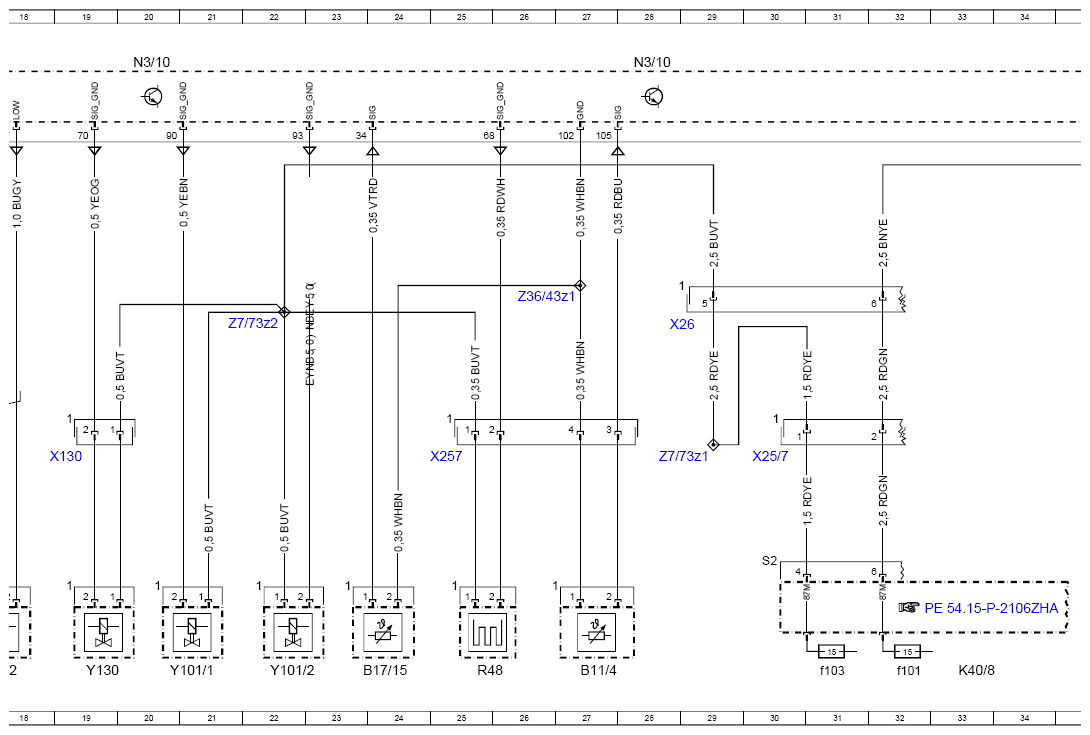

Wiring Diagram For Gasoline Direct Injection System Control Unit - PE07.08-P-2101-97ZHD
Engine 177.9 in model 463 (except 463.342) as of model year 2019 Control unit N3/10, connector 1
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 161L |

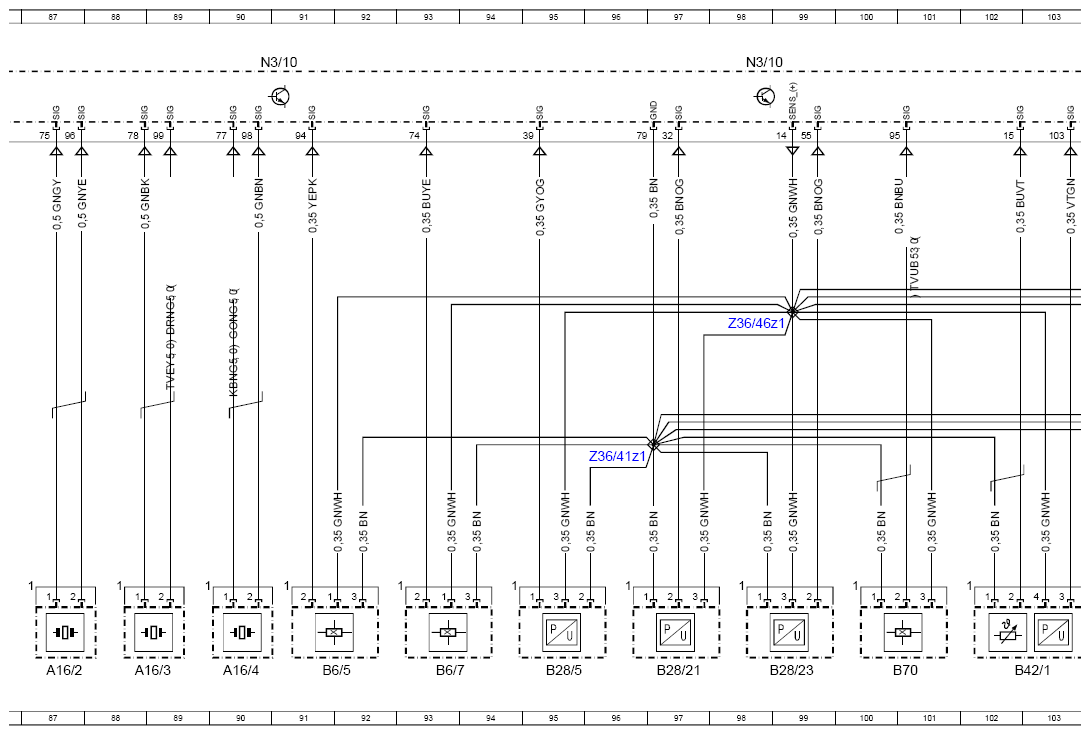

| A16/1 | Knock sensor 1 | 86L |
| A16/2 | Knock sensor 2 | 87L |
| A16/3 | Knock sensor 3 | 88L |
| A16/4 | Knock sensor 4 | 90L |

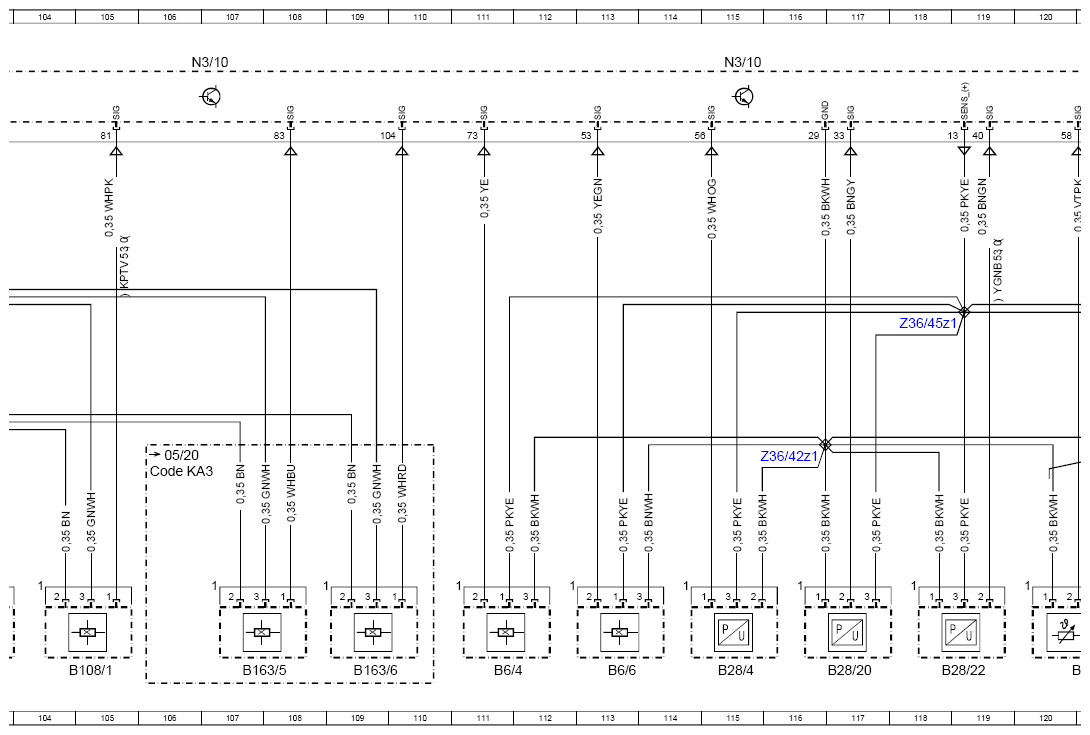

| B108/1 | Left purge pressure sensor | 105L |
| B108/2 | Right purge pressure sensor | 123L |
| B11/4 | Coolant temperature sensor | 27L |

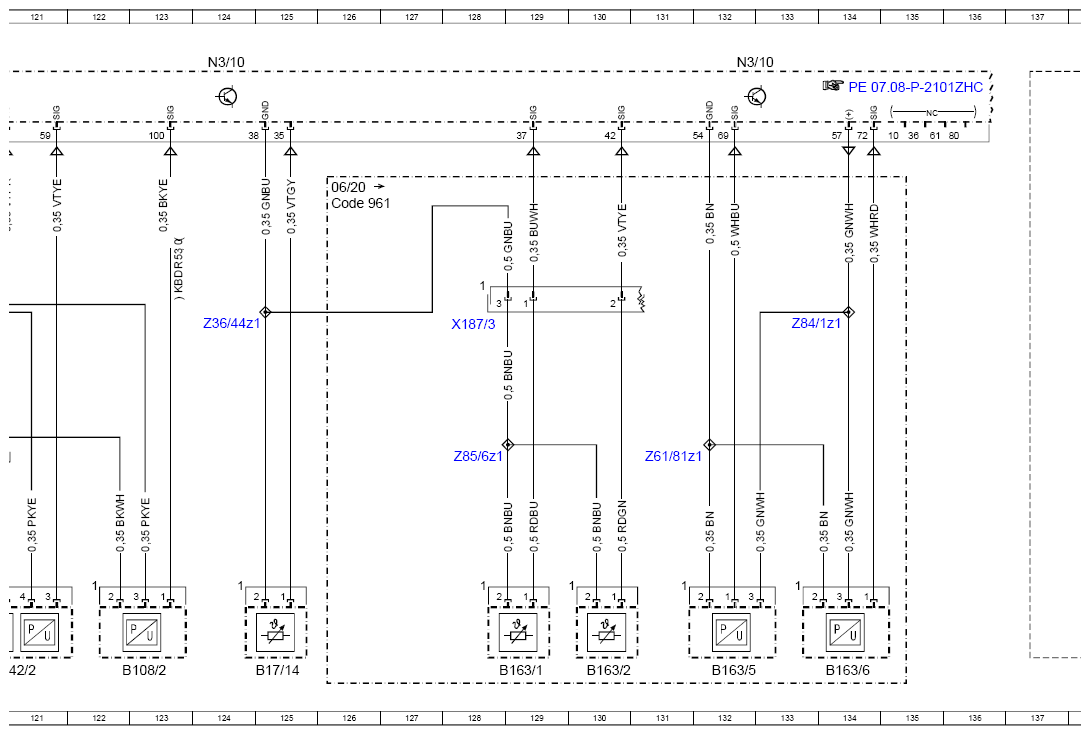

| B163/1 | Temperature sensor upstream of left gasoline particulate filter | 129L |
| B163/2 | Temperature sensor upstream of right gasoline particulate filter | 130L |
| B163/5 | Left gasoline particulate filter differential pressure sensor | 132L |
| B163/5 | Left gasoline particulate filter differential pressure sensor | 107L |
| B163/6 | Right gasoline particulate filter differential pressure sensor | 109L |
| B163/6 | Right gasoline particulate filter differential pressure sensor | 134L |
| B17/14 | Left charge air temperature sensor | 125L |
| B17/15 | Right charge air temperature sensor | 24L |
| B28/20 | Left pressure sensor upstream of throttle valve | 117L |
| B28/21 | Right pressure sensor upstream of throttle valve | 97L |
| B28/22 | Left pressure sensor downstream of throttle valve | 119L |
| B28/23 | Right pressure sensor downstream of throttle valve | 99L |
| B28/4 | Pressure sensor downstream air filter, left cylinder bank | 115L |
| B28/5 | Pressure sensor downstream of air filter, right cylinder bank | 95L |
| B42/1 | Right fuel pressure and temperature sensor | 103L |
| B42/2 | Left fuel pressure and temperature sensor | 121L |
| B6/4 | Left intake camshaft Hall sensor | 111L |
| B6/5 | Right intake camshaft Hall sensor | 91L |
| B6/6 | Left exhaust camshaft Hall sensor | 113L |
| B6/7 | Right exhaust camshaft Hall sensor | 93L |
| B70 | Crankshaft Hall sensor | 101L |
| Code 961 | Exhaust system with OPF, Generation 2.0 | 126C |
| Code KA3 | Gasoline particulate filter (OPF) with sensor system | 106H |
| G2 | Alternator | 83L |
| K40/8 | Engine fuse and relay module | 33L |
| K40/8 | Engine fuse and relay module | 58L |
| K40/8f101 | Fuse 101 | 32L |
| K40/8f103 | Fuse 103 | 31L |
| K40/8f104 | Fuse 104 | 57L |
| LIN C1 | Drivetrain LIN | 83K |

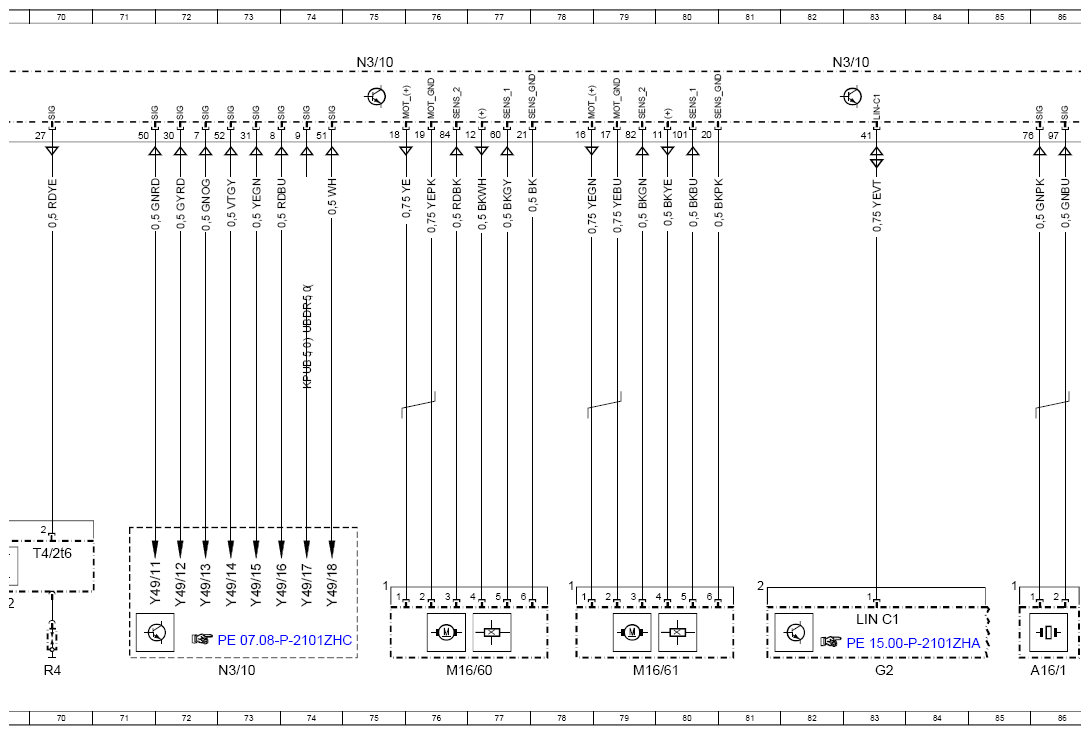

| M16/60 | Left throttle valve actuator | 76L |
| M16/61 | Right throttle valve actuator | 79L |

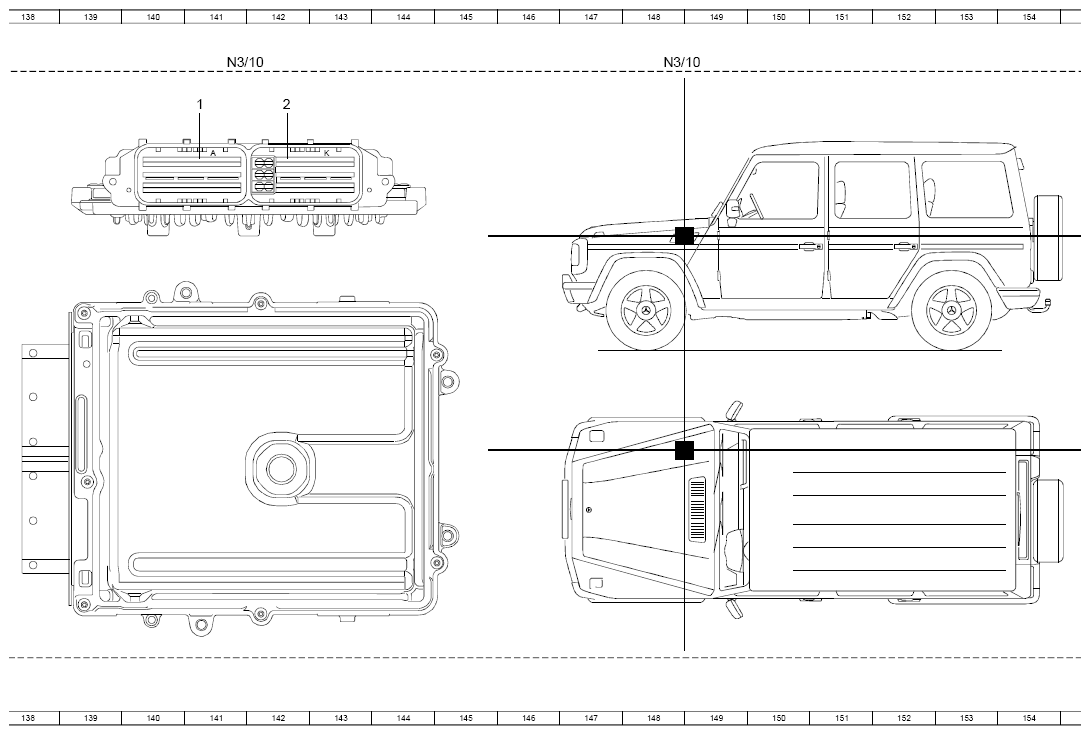

| N3/10 | ME-SFI [ME] control unit | 37L |
| N3/10 | ME-SFI [ME] control unit | 73L |
| N3/10 | ME-SFI [ME] control unit | 4A |
| N3/10 | ME-SFI [ME] control unit | 11A |
| N3/10 | ME-SFI [ME] control unit | 20A |
| N3/10 | ME-SFI [ME] control unit | 28A |
| N3/10 | ME-SFI [ME] control unit | 36A |
| N3/10 | ME-SFI [ME] control unit | 44A |
| N3/10 | ME-SFI [ME] control unit | 52A |
| N3/10 | ME-SFI [ME] control unit | 60A |
| N3/10 | ME-SFI [ME] control unit | 68A |
| N3/10 | ME-SFI [ME] control unit | 75A |
| N3/10 | ME-SFI [ME] control unit | 132A |
| N3/10 | ME-SFI [ME] control unit | 106A |
| N3/10 | ME-SFI [ME] control unit | 82A |
| N3/10 | ME-SFI [ME] control unit | 90A |
| N3/10 | ME-SFI [ME] control unit | 98A |
| N3/10 | ME-SFI [ME] control unit | 115A |
| N3/10 | ME-SFI [ME] control unit | 124A |
| N3/10 | ME-SFI [ME] control unit | 141A |
| N3/10 | ME-SFI [ME] control unit | 148A |
| R4 | Spark plugs | 51L |
| R4 | Spark plugs | 49L |
| R4 | Spark plugs | 47L |
| R4 | Spark plugs | 45L |
| R4 | Spark plugs | 68L |
| R4 | Spark plugs | 66L |
| R4 | Spark plugs | 64L |
| R4 | Spark plugs | 70L |
| R48 | Coolant thermostat heating element | 25L |

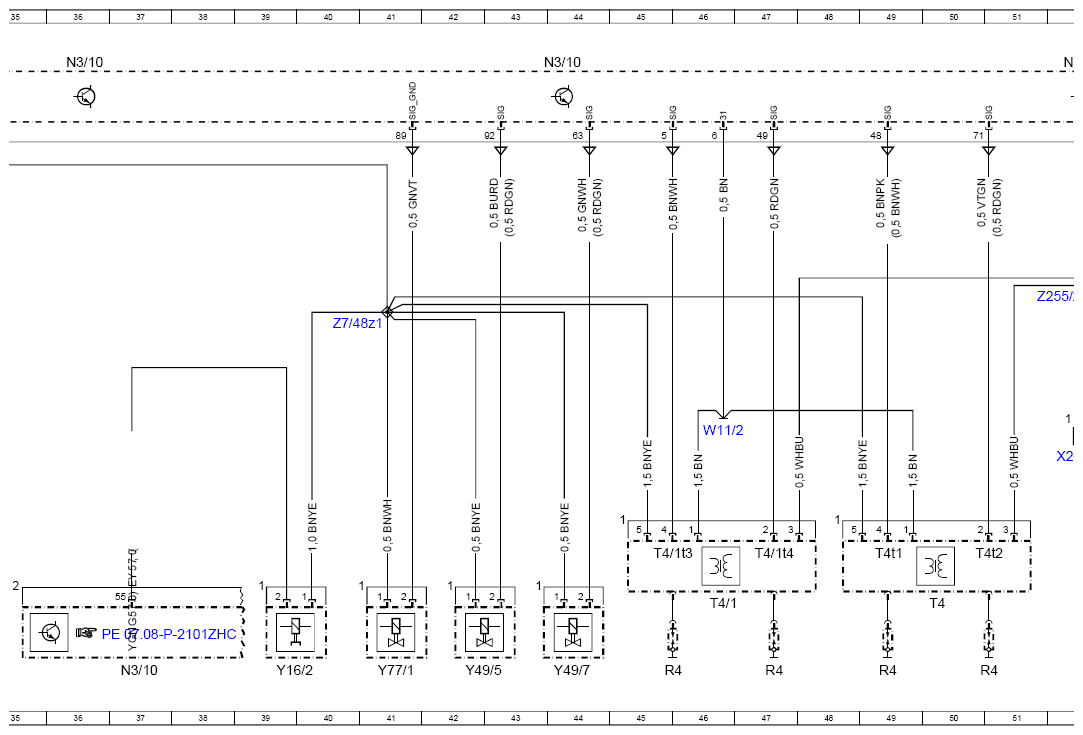

| T4 | Cylinder 1 + 2 ignition coil | 50K |
| T4/1 | Cylinder 3 + 4 ignition coil | 46K |
| T4/1t3 | Cylinder 3 ignition coil | 45J |
| T4/1t4 | Cylinder 4 ignition coil | 47J |
| T4/2 | Cylinder 5 + 6 ignition coil | 69K |
| T4/2t5 | Cylinder 5 ignition coil | 68J |
| T4/2t6 | Cylinder 6 ignition coil | 70J |

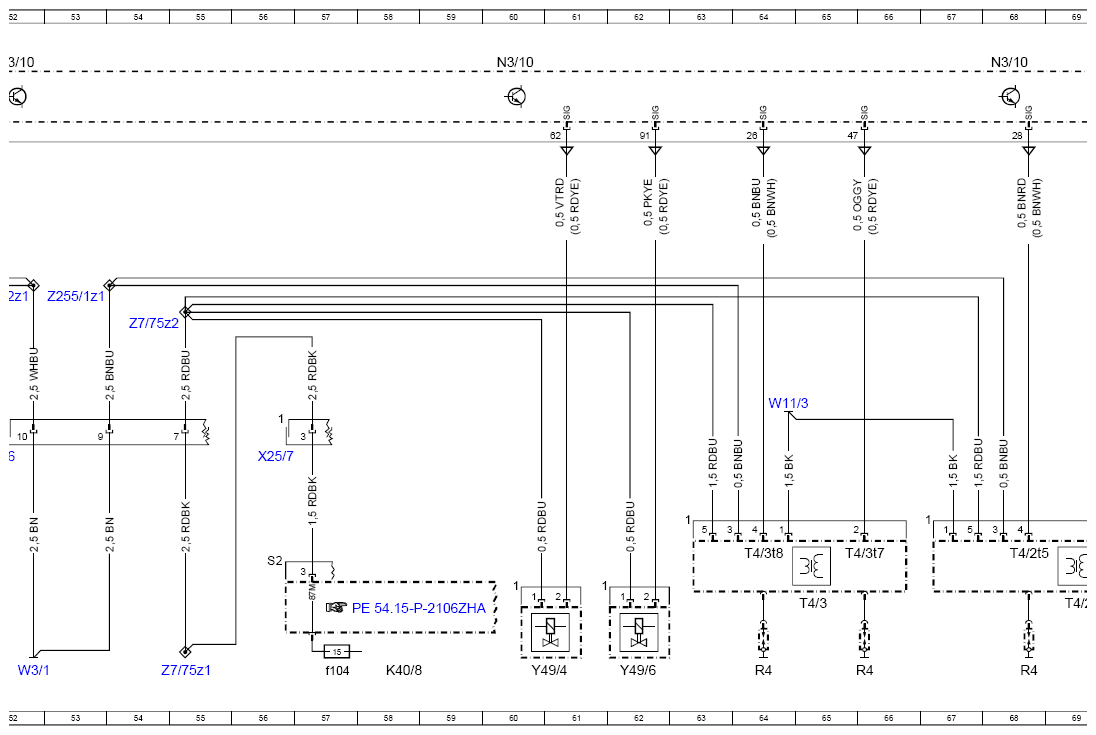

| T4/3 | Cylinder 7 + 8 ignition coil | 65K |
| T4/3t7 | Cylinder 7 ignition coil | 65J |
| T4/3t8 | Cylinder 8 ignition coil | 64J |
| T4t1 | Cylinder 1 ignition coil | 49J |
| T4t2 | Cylinder 2 ignition coil | 50J |
| W11/2 | Right combustion engine ground point | 46G |
| W11/3 | Left combustion engine ground point | 64G |
| W3/1 | Right front wheel arch ground point | 52L |
| X130 | Engine oil pump valve electrical connector | 19H |
| X187/3 | Combustion engine electrical connector 3 | 128E |
| X25/7 | Engine compartment/frame floor assembly electrical connector | 30H |
| X25/7 | Engine compartment/frame floor assembly electrical connector | 56H |
| X257 | Cooling system electrical connector | 25H |
| X26 | Engine/engine compartment electrical connector | 52H |
| X26 | Engine/engine compartment electrical connector | 29E |
| Y101/1 | Left bypass air switchover valve | 21L |
| Y101/2 | Right bypass air switchover valve | 22L |
| Y130 | Engine oil pump valve | 19L |
| Y16/2 | Heating system shutoff valve | 39L |
| Y49/11 | Cylinder 2 intake CAMTRONIC actuator | 71J |
| Y49/12 | Cylinder 2 exhaust CAMTRONIC actuator | 72J |
| Y49/13 | Cylinder 3 intake CAMTRONIC actuator | 72J |
| Y49/14 | Cylinder 3 exhaust CAMTRONIC actuator | 72J |
| Y49/15 | Cylinder 5 intake CAMTRONIC actuator | 73J |
| Y49/16 | Cylinder 5 exhaust CAMTRONIC actuator | 73J |
| Y49/17 | Cylinder 8 intake CAMTRONIC actuator | 74J |
| Y49/18 | Cylinder 8 exhaust CAMTRONIC actuator | 74J |
| Y49/4 | Left intake camshaft solenoid | 60L |
| Y49/5 | Right intake camshaft solenoid | 42L |
| Y49/6 | Left exhaust camshaft solenoid | 62L |
| Y49/7 | Right exhaust camshaft solenoid | 44L |

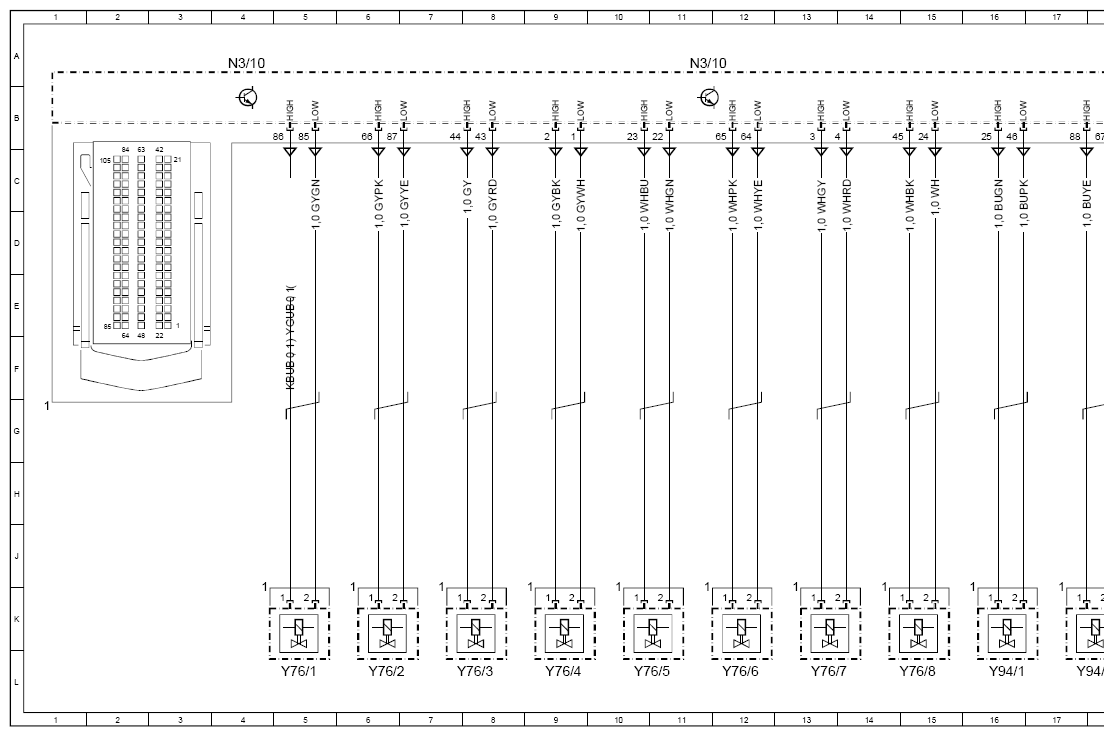

| Y76/1 | Cylinder 1 fuel injector | 5L |
| Y76/2 | Cylinder 2 fuel injector | 6L |
| Y76/3 | Cylinder 3 fuel injector | 8L |
| Y76/4 | Cylinder 4 fuel injector | 9L |
| Y76/5 | Cylinder 5 fuel injector | 10L |
| Y76/6 | Cylinder 6 fuel injector | 12L |
| Y76/7 | Cylinder 7 fuel injector | 13L |
| Y76/8 | Cylinder 8 fuel injector | 15L |
| Y77/1 | - | 41L |
| Y94/1 | Left quantity control valve | 16L |
| Y94/2 | Right quantity control valve | 17L |
| Z255/1z1 | Voltage supply connector sleeve | 53E |
| Z255/2z1 | Voltage supply connector sleeve | 52E |
| Z36/41z1 | Ground connection connector sleeve | 96G |
| Z36/42z1 | Ground connection connector sleeve | 116G |
| Z36/43z1 | Ground connection connector sleeve | 26E |
| Z36/44z1 | Sensor ground line connector sleeve | 124E |
| Z36/45z1 | Ground connection connector sleeve | 118E |
| Z36/46z1 | Ground connection connector sleeve | 98E |
| Z61/81z1 | Sensor ground connection end sleeve | 131G |
| Z7/48z1 | Circuit 87/2 connector sleeve | 40E |
| Z7/73z1 | Circuit 87M connector sleeve | 29G |
| Z7/73z2 | Circuit 87M connector sleeve | 22E |
| Z7/75z1 | Circuit 87M connector sleeve | 55L |
| Z7/75z2 | Circuit 87M connector sleeve | 54E |
| Z84/1z1 | Voltage supply connector sleeve | 133E |
| Z85/6z1 | Ground line connector sleeve | 128G |
