Wiring Diagram For Gasoline Direct Injection System Control Unit - PE07.08-P-2101-97ZHC
Engine 177.9 in model 463 (except 463.342) as of model year 2019 Control unit N3/10, connector 2
| Code: | Designation: | Position: |
|---|---|---|

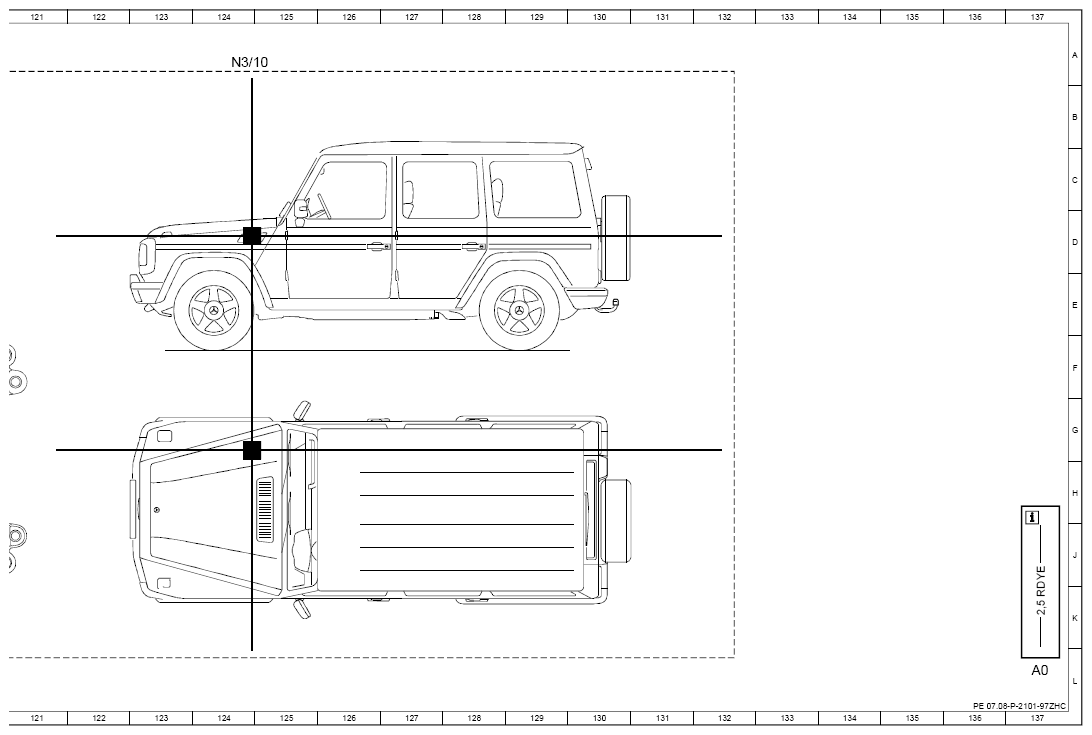

| A0 | Use of wiring diagrams | 137L |

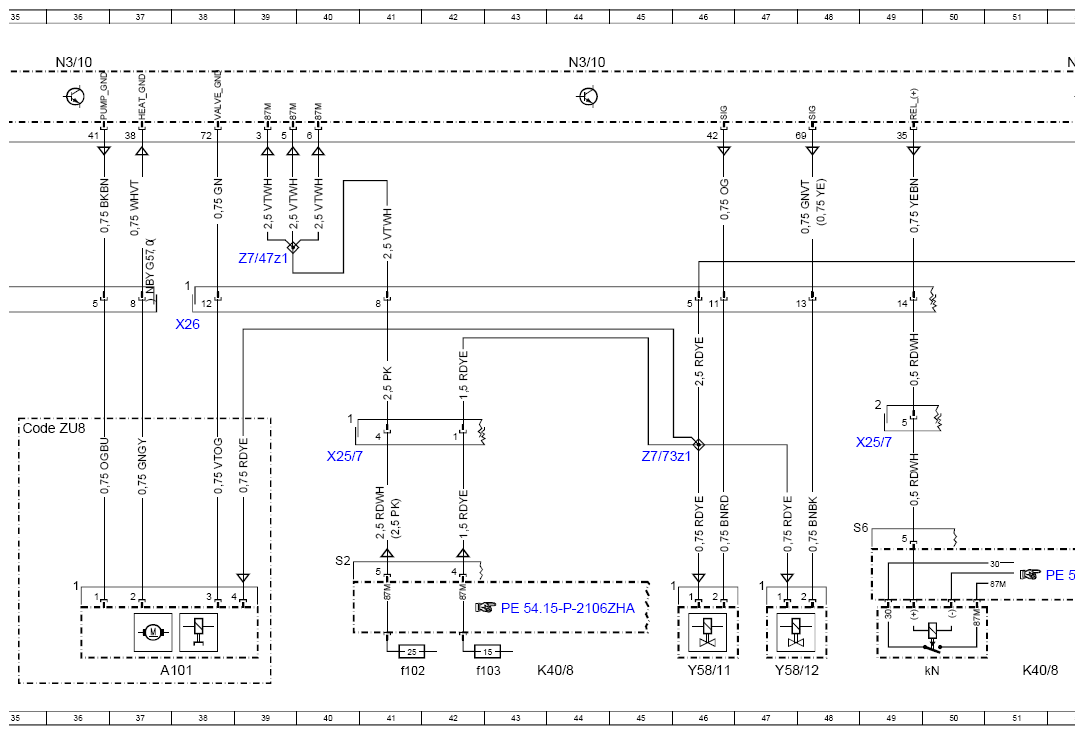

| A101 | Fuel tank diagnostic module | 37L |

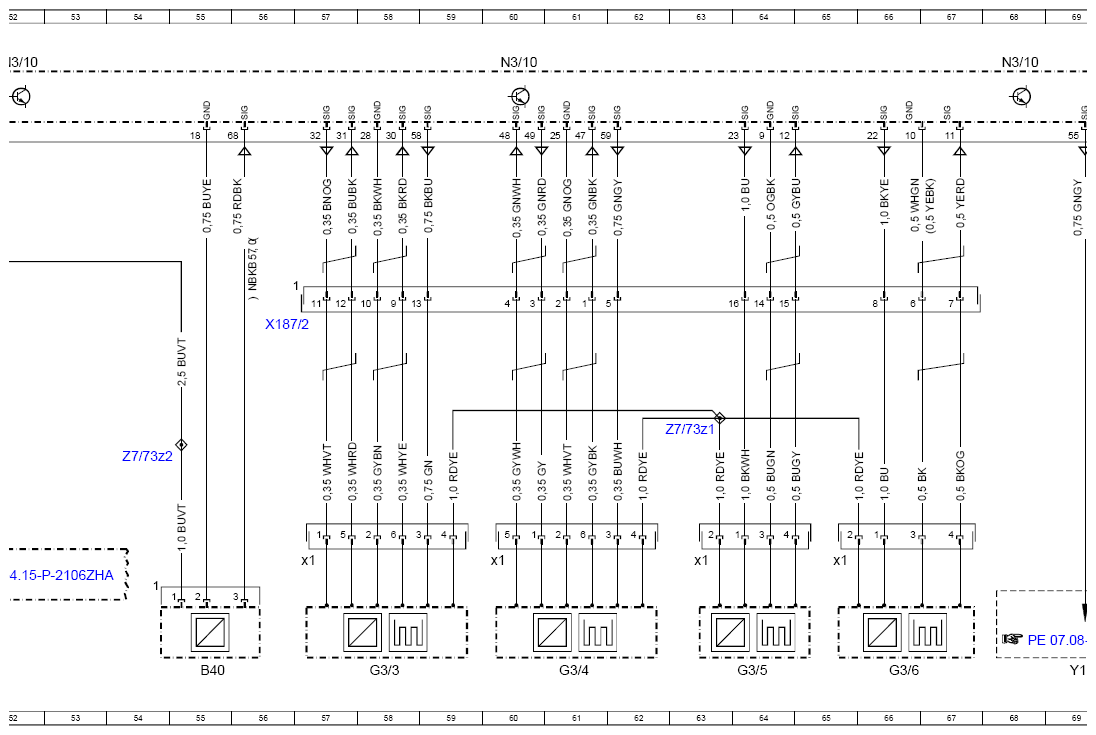

| B40 | Oil sensor (oil level, temperature and quality) | 55L |

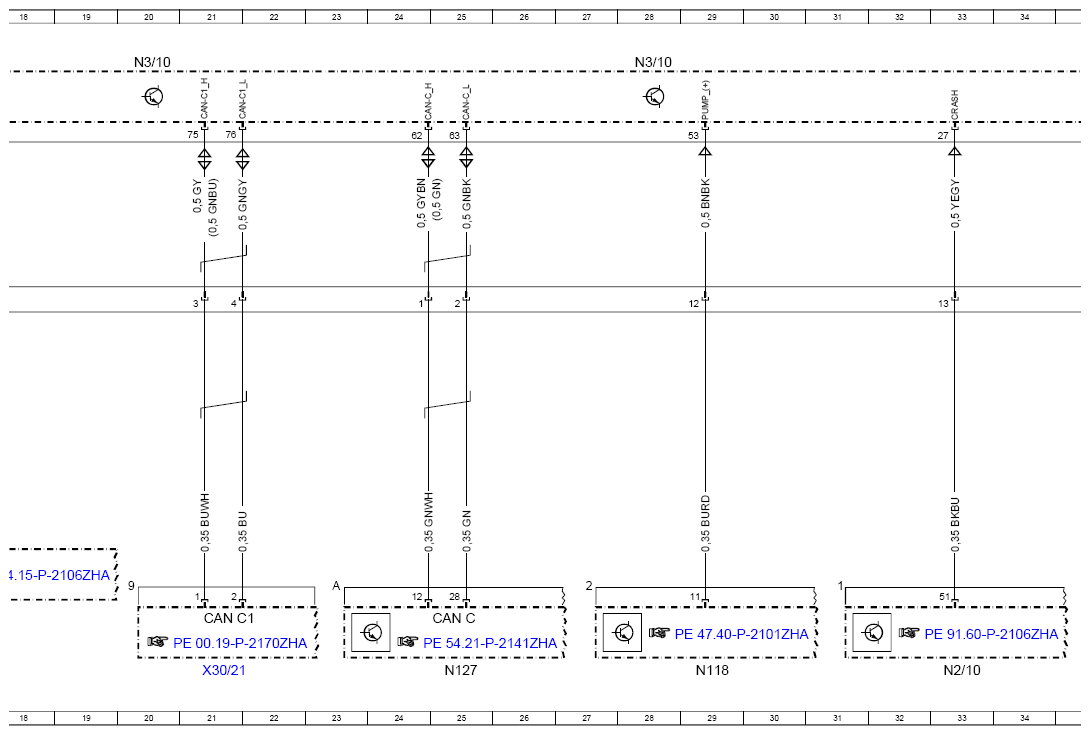

| CAN C | Engine CAN | 25K |
| CAN C1 | Drivetrain CAN | 21K |
| Code ZU8 | USA national version | 35G |

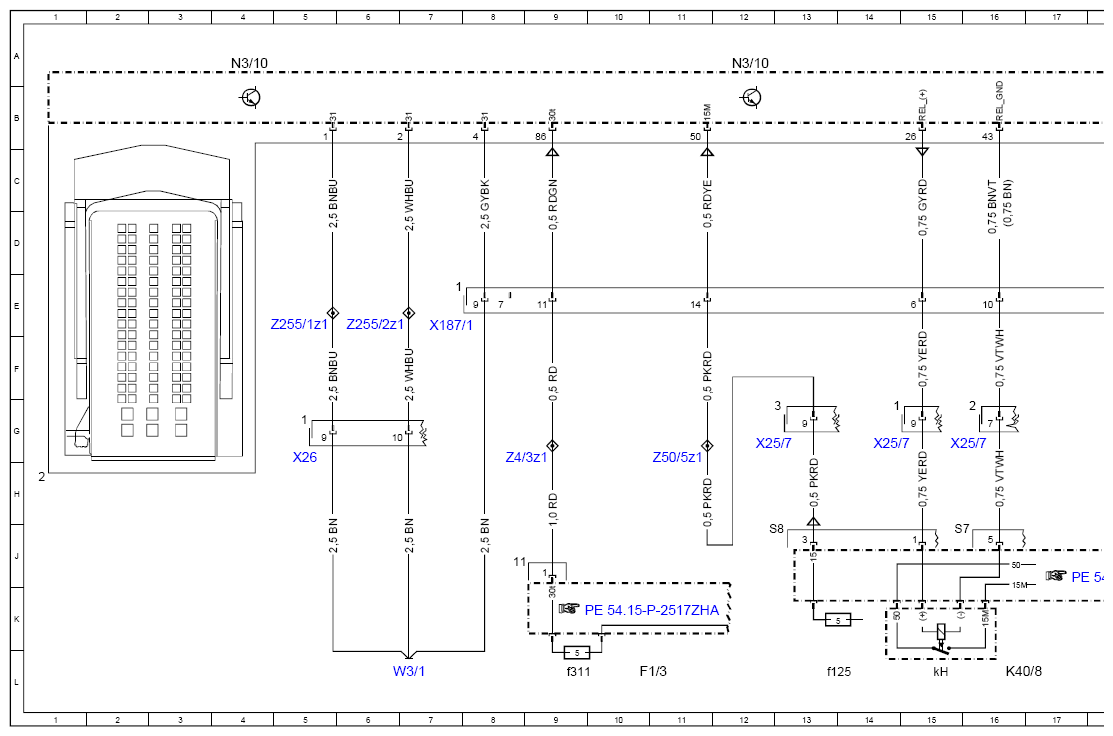

| F1/3 | Right A-pillar fuse box | 10L |
| F1/3f311 | Fuse 311 | 9L |
| G3/3 | Left oxygen sensor upstream of catalytic converter | 58L |
| G3/3x1 | Electrical connector for left oxygen sensor upstream of catalytic converter | 57J |
| G3/4 | Right oxygen sensor upstream of catalytic converter | 61L |
| G3/4x1 | Electrical connector for right oxygen sensor upstream of catalytic converter | 60J |
| G3/5 | Left oxygen sensor downstream of catalytic converter | 64L |
| G3/5x1 | Electrical connector for left oxygen sensor downstream of catalytic converter | 63J |
| G3/6 | Right oxygen sensor downstream of catalytic converter | 66L |
| G3/6x1 | Electrical connector for right oxygen sensor downstream of catalytic converter | 65J |
| K40/8 | Engine fuse and relay module | 16L |
| K40/8 | Engine fuse and relay module | 44L |
| K40/8 | Engine fuse and relay module | 51L |
| K40/8f102 | Fuse 102 | 41L |
| K40/8f103 | Fuse 103 | 42L |
| K40/8f125 | Fuse 125 | 13L |
| K40/8kH | Starter circuit 50 relay | 15L |
| K40/8kN | Circuit 87M relay | 50L |
| N118 | Fuel pump control unit | 29L |
| N127 | Drivetrain control unit | 25L |
| N2/10 | Supplemental restraint system control unit | 33L |

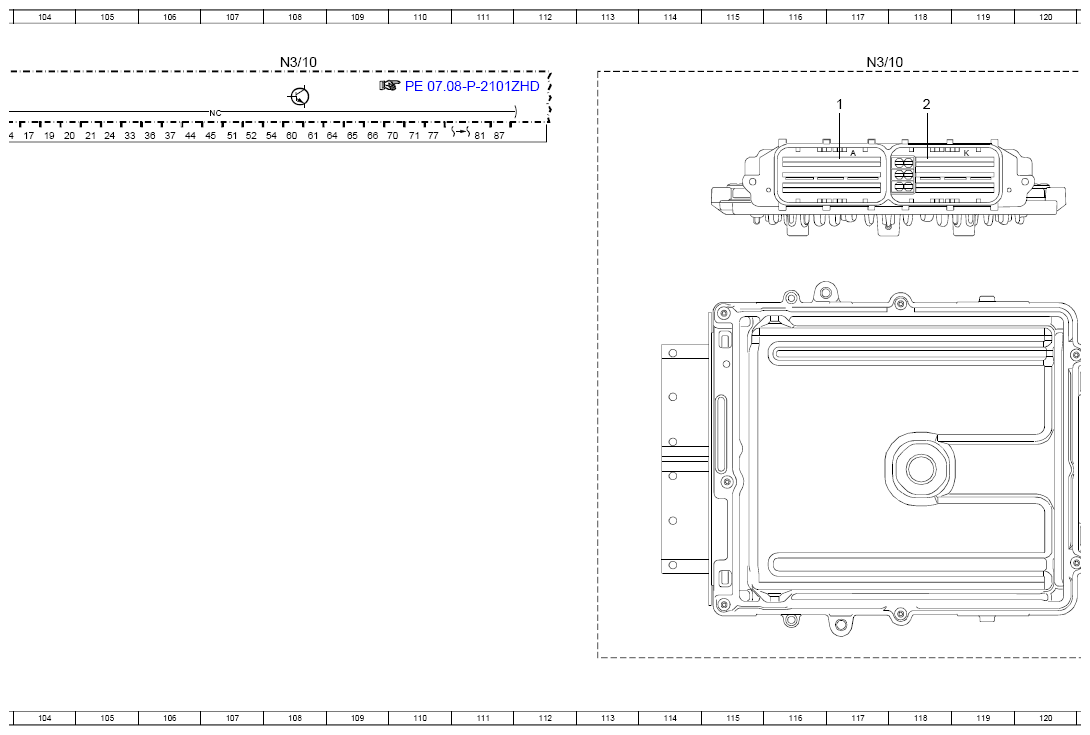

| N3/10 | ME-SFI [ME] control unit | 4A |
| N3/10 | ME-SFI [ME] control unit | 12A |
| N3/10 | ME-SFI [ME] control unit | 20A |
| N3/10 | ME-SFI [ME] control unit | 28A |
| N3/10 | ME-SFI [ME] control unit | 36A |
| N3/10 | ME-SFI [ME] control unit | 44A |
| N3/10 | ME-SFI [ME] control unit | 52A |
| N3/10 | ME-SFI [ME] control unit | 60A |
| N3/10 | ME-SFI [ME] control unit | 68A |
| N3/10 | ME-SFI [ME] control unit | 87L |
| N3/10 | ME-SFI [ME] control unit | 77A |
| N3/10 | ME-SFI [ME] control unit | 84A |
| N3/10 | ME-SFI [ME] control unit | 92A |
| N3/10 | ME-SFI [ME] control unit | 100A |
| N3/10 | ME-SFI [ME] control unit | 108A |
| N3/10 | ME-SFI [ME] control unit | 117A |
| N3/10 | ME-SFI [ME] control unit | 124A |
| W3/1 | Right front wheel arch ground point | 7L |
| X187/1 | Combustion engine electrical connector 1 | 7E |
| X187/2 | Combustion engine electrical connector 2 | 56E |
| X25/7 | Engine compartment/frame floor assembly electrical connector | 13G |
| X25/7 | Engine compartment/frame floor assembly electrical connector | 14G |
| X25/7 | Engine compartment/frame floor assembly electrical connector | 16G |
| X25/7 | Engine compartment/frame floor assembly electrical connector | 40H |
| X25/7 | Engine compartment/frame floor assembly electrical connector | 49G |
| X26 | Engine/engine compartment electrical connector | 5H |
| X26 | Engine/engine compartment electrical connector | 38E |
| X30/21 | Drivetrain CAN (CAN C1) potential distributor | 21L |
| Y16/2 | Heating system shutoff valve | 69L |

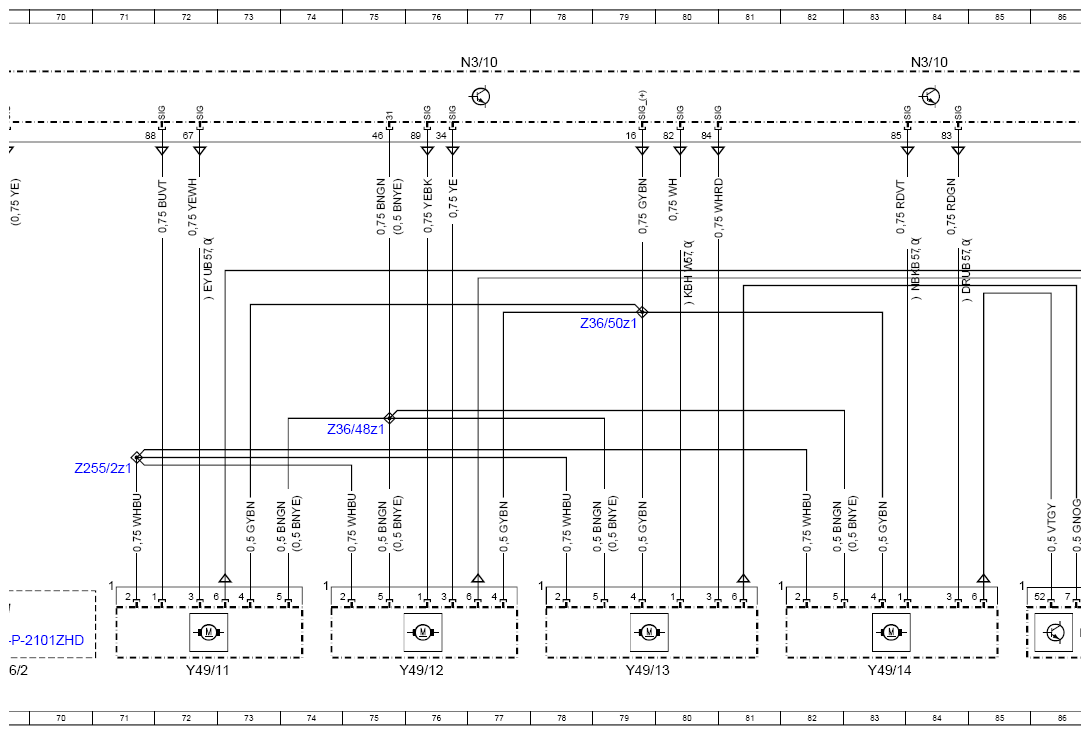

| Y49/11 | Cylinder 2 intake CAMTRONIC actuator | 72L |
| Y49/12 | Cylinder 2 exhaust CAMTRONIC actuator | 76L |
| Y49/13 | Cylinder 3 intake CAMTRONIC actuator | 79L |
| Y49/14 | Cylinder 3 exhaust CAMTRONIC actuator | 83L |

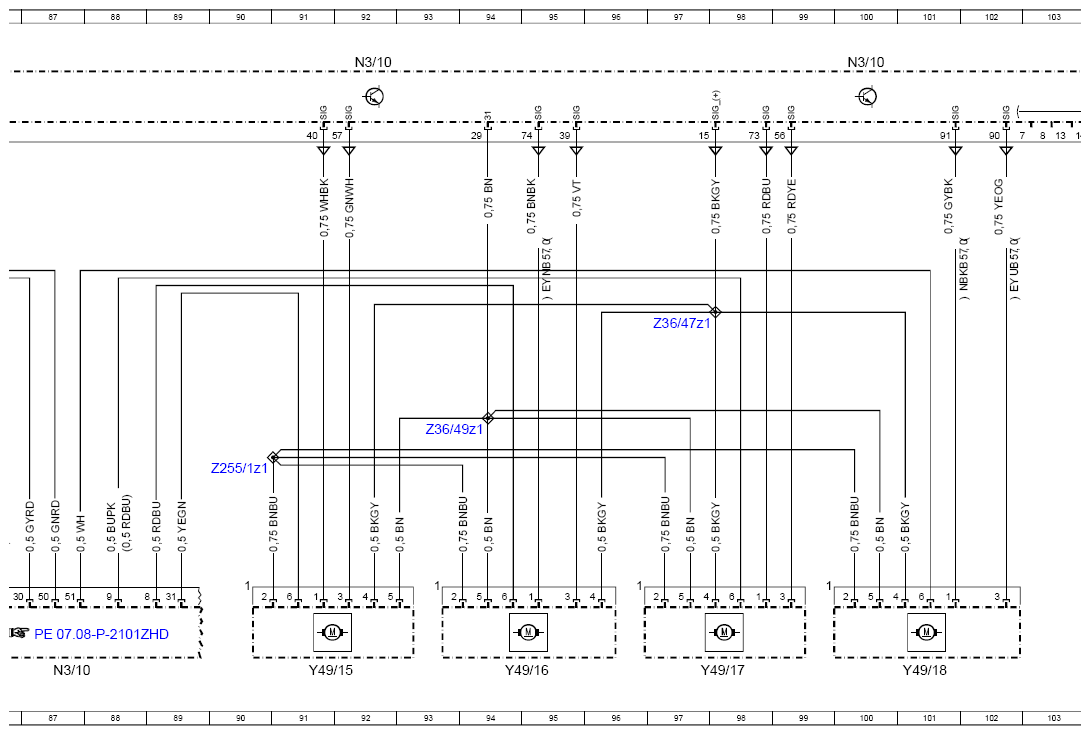

| Y49/15 | Cylinder 5 intake CAMTRONIC actuator | 91L |
| Y49/16 | Cylinder 5 exhaust CAMTRONIC actuator | 94L |
| Y49/17 | Cylinder 8 intake CAMTRONIC actuator | 98L |
| Y49/18 | Cylinder 8 exhaust CAMTRONIC actuator | 101L |
| Y58/11 | Left purge control valve | 46L |
| Y58/12 | Right purge control valve | 47L |
| Z255/1z1 | Voltage supply connector sleeve | 5E |
| Z255/1z1 | Voltage supply connector sleeve | 90H |
| Z255/2z1 | Voltage supply connector sleeve | 6E |
| Z255/2z1 | Voltage supply connector sleeve | 71H |
| Z36/47z1 | Ground connection connector sleeve | 97E |
| Z36/48z1 | Ground connection connector sleeve | 75G |
| Z36/49z1 | Ground connection connector sleeve | 93G |
| Z36/50z1 | Voltage supply connector sleeve | 79E |
| Z4/3z1 | Terminal 30t connector sleeve | 9G |
| Z50/5z1 | Circuit 15M connector sleeve | 11G |
| Z7/47z1 | Circuit 87/1 connector sleeve | 39D |
| Z7/73z1 | Circuit 87M connector sleeve | 45G |
| Z7/73z1 | Circuit 87M connector sleeve | 63G |
| Z7/73z2 | Circuit 87M connector sleeve | 54G |
