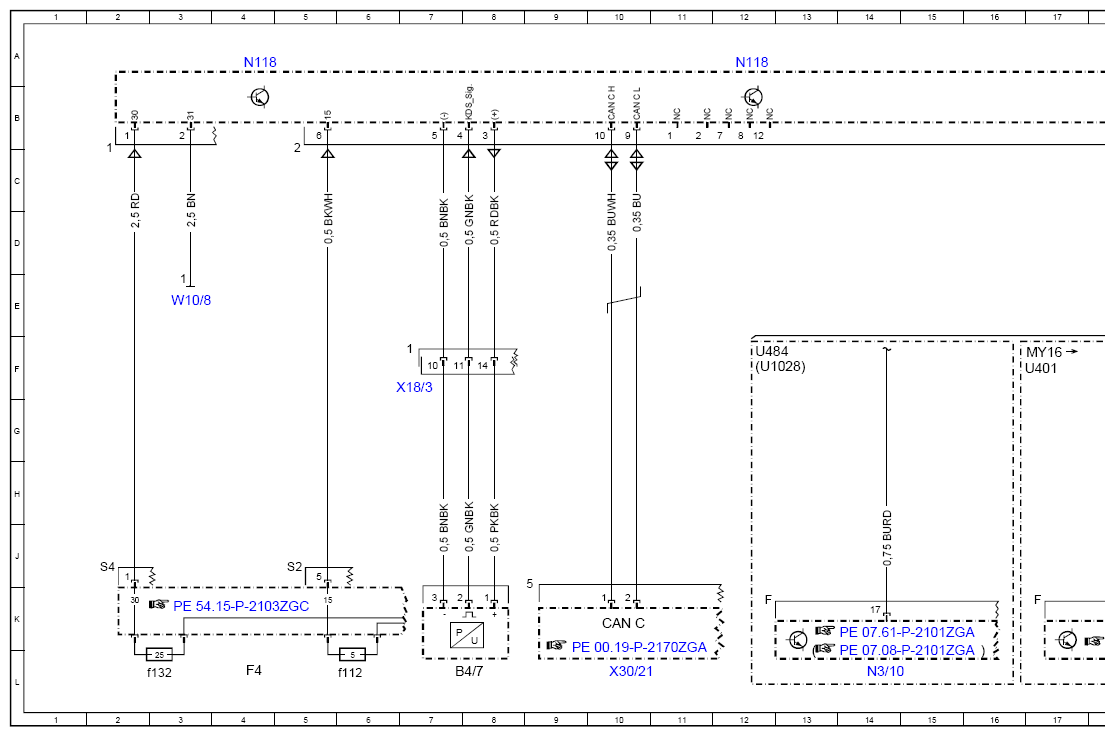

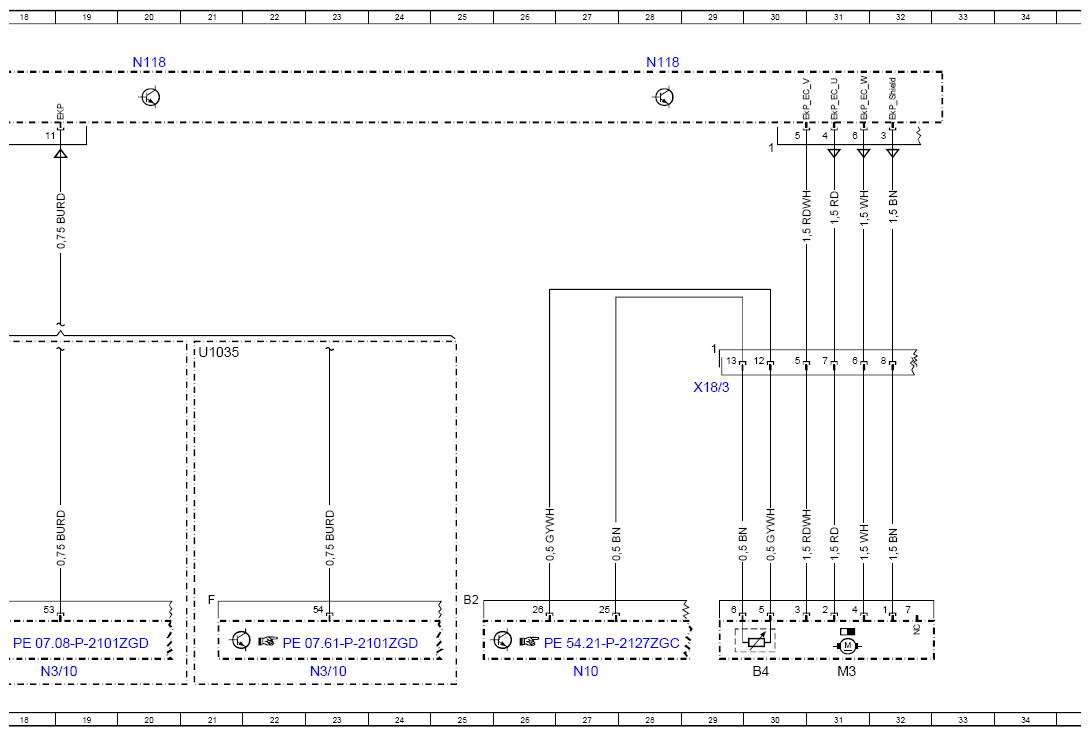

Wiring Diagram For Fuel Pump Control Unit - PE47.40-P-2101-97ZGA
Engine 157.9, 176.9, 273.9, 279.9 in model 463
as of model year 2013 up to model year 2019 /YoM 12 facelift up to YoM 18 facelift, control unit N118
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 40L |
| B4 | Fuel tank fuel level indicator fill level sensor | 30L |
| B4/7 | Fuel low-pressure sensor | 8L |
| CAN C | Drive train CAN | 10K |
| F4 | Rear fuse and relay module | 4L |
| F4f112 | Fuse 112 | 6L |
| F4f132 | Fuse 132 | 3L |
| M3 | Fuel pump (FP) | 31L |
| N10 | SAM control unit | 27L |
| N118 | Fuel pump control unit | 4A |
| N118 | Fuel pump control unit | 20A |
| N118 | Fuel pump control unit | 12A |
| N118 | Fuel pump control unit | 28A |
| N3/10 | ME-SFI [ME] control unit | 14L |
| N3/10 | ME-SFI [ME] control unit | 18L |
| N3/10 | ME-SFI [ME] control unit | 23L |
| U1028 | Valid for engine 157 | 12F |
| U1035 | Valid for gasoline engine 279 | 21F |
| U401 | Valid for engine 176 | 16F |
| U484 | Valid for M273 ME | 12F |
| W10/8 | Right battery recess ground point | 3E |
| X18/3 | Vehicle interior/fuel tank electrical connector | 7F |
| X18/3 | Vehicle interior/fuel tank electrical connector | 29F |
| X30/21 | Drive train CAN (CAN C) potential distributor electrical connector | 10L |
