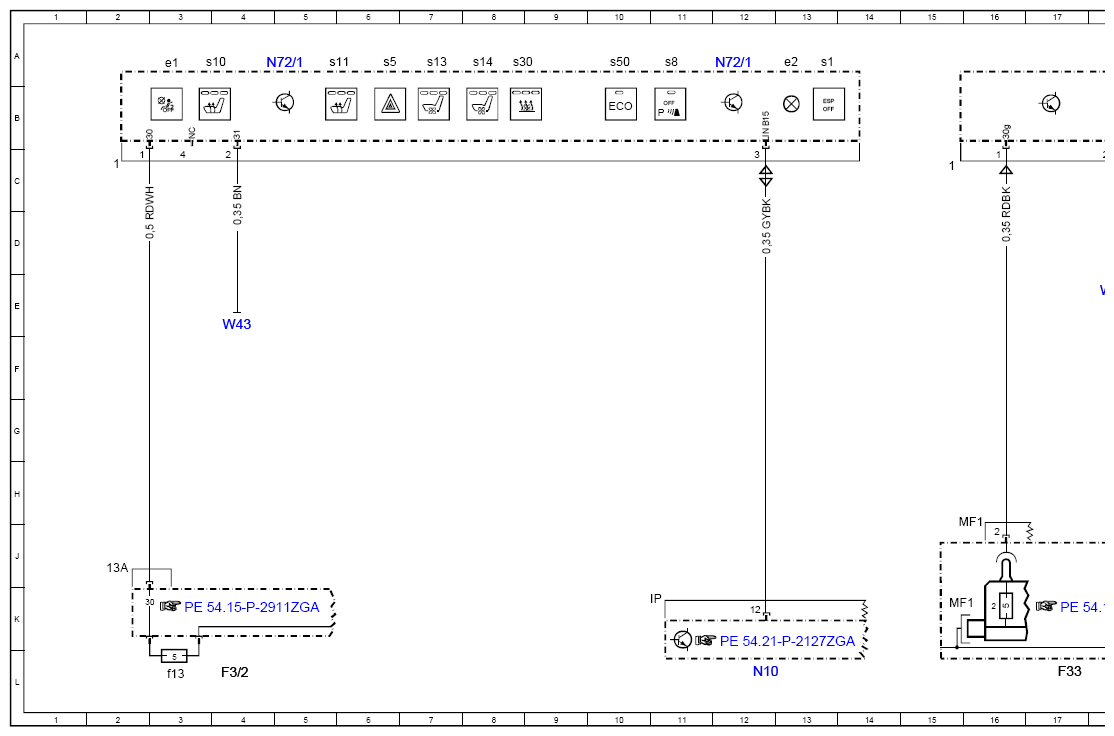

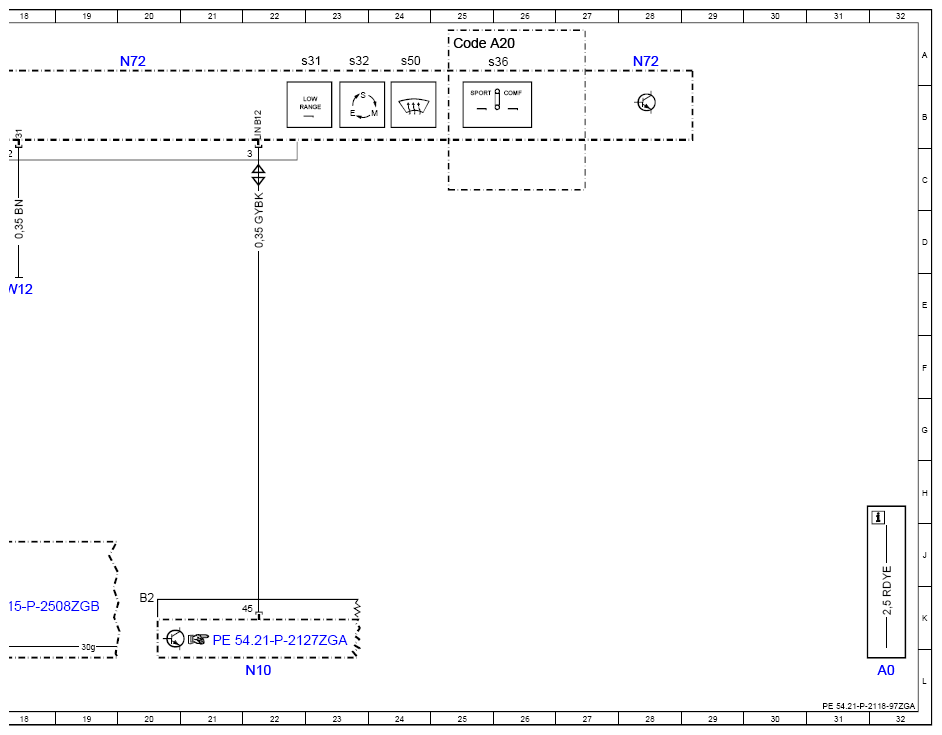

Wiring Diagram For Upper Control Panel And Lower Control Panel Control Unit - PE54.21-P-2118-97ZGA
Model 463 as of model year 2013 up to model year 2019
/YoM 12 model refinement package up to YoM 18 model refinement package, control unit N72, N72/1
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 32L |
| Code A20 | Adjustment damping | 25A |
| F3/2 | Cockpit circuit 30 fuse box | 4L |
| F3/2f13 | Fuse 13 | 3L |
| F33 | Battery compartment prefuse box | 17L |
| F33MF1 | Multiple fuse 1 | 15K |
| N10 | SAM control unit | 12L |
| N10 | SAM control unit | 22L |
| N72 | Lower control panel control unit | 20A |
| N72 | Lower control panel control unit | 28A |
| N72/1 | Upper control panel control unit | 5A |
| N72/1 | Upper control panel control unit | 12A |
| N72/1e1 | Automatic child seat recognition airbag OFF indicator lamp | 3A |
| N72/1e2 | ATA [EDW] function indicator | 13A |
| N72/1s1 | ESP OFF button | 13A |
| N72/1s10 | Left front HS [SIH] switch | 3A |
| N72/1s11 | Right front HS [SIH] switch | 5A |
| N72/1s13 | Left front seat ventilation button | 7A |
| N72/1s14 | Right front seat ventilation button | 8A |
| N72/1s30 | Stationary heater button | 8A |
| N72/1s5 | Hazard warning system button | 6A |
| N72/1s50 | ECO start/stop function button | 10A |
| N72/1s8 | Parking system button | 11A |
| N72s31 | Low Range button | 22A |
| N72s32 | Automatic transmission mode button | 23A |
| N72s36 | Comfort/Sport button (ADS) | 25A |
| N72s50 | Windshield heater switch | 24A |
| W12 | Ground point (center console) | 18E |
| W43 | Ground (firewall) | 4E |
