Wiring Diagram For Overhead Control Panel (OCP) Control Unit - PE54.21-P-2107-97ZGA
Model 463 as of model year 2013 up to model year 2019
/YoM 12 model refinement package up to YoM 18 model refinement package, control unit N70
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 72L |

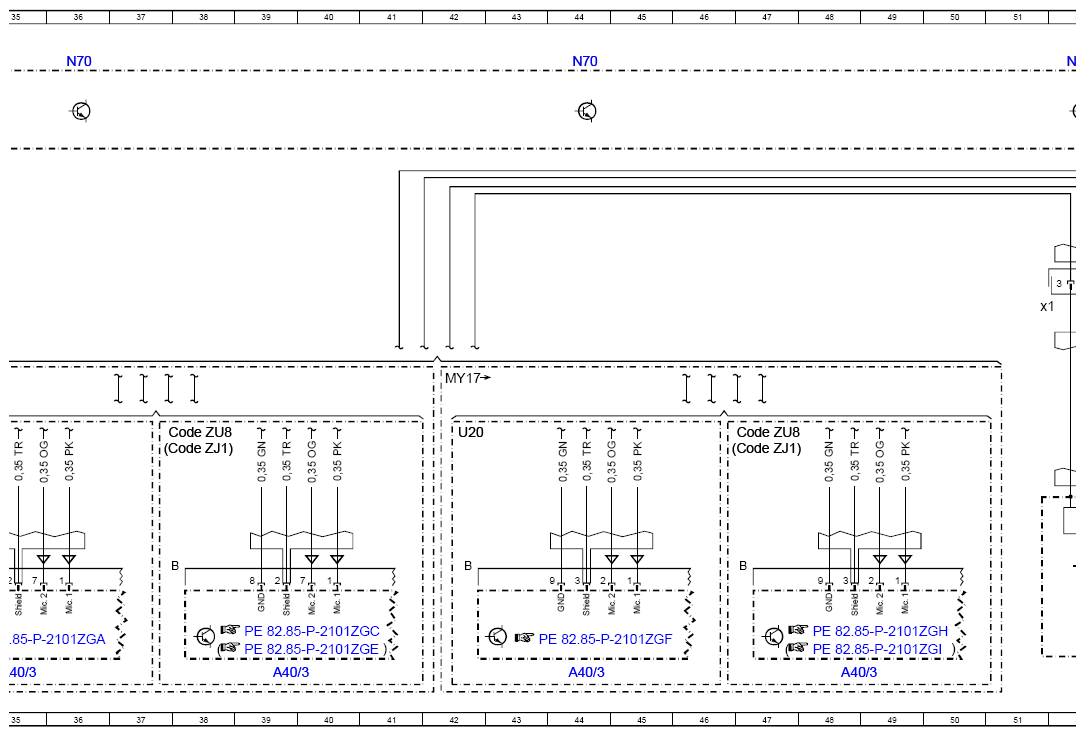

| A40/3 | COMAND control unit | 35L |
| A40/3 | COMAND control unit | 39L |
| A40/3 | COMAND control unit | 44L |
| A40/3 | COMAND control unit | 48L |
| A67 | Inside rearview mirror | 55L |
| A67b1 | Hands-free system microphone | 52J |
| A67e1 | Left reading lamp | 54K |
| A67e2 | Right reading lamp | 55K |
| A67e3 | Ambient lamp | 55K |
| A67e4 | Garage door opener indicator lamp | 57K |
| A67h1 | Forward automatic dimming mirror light sensor | 58K |
| A67h2 | Rearward automatic dimming mirror light sensor | 59K |
| A67h3 | Automatic dimming mirror | 59K |
| A67s1 | Garage door opener button 1 | 56K |
| A67s2 | Garage door opener button 2 | 57K |
| A67s3 | Garage door opener button 3 | 57K |
| A67x1 | Inside rearview mirror electrical connector | 51E |
| B38/2 | Rain/light sensor | 13L |
| B82 | Vehicle interior humidity and temperature sensor | 11L |
| Code FZ5 | Anti-theft alarm system (ATA [EDW]) | 61D |
| Code FZ8 | Anti-theft alarm system with interior protection | 61D |
| Code ZJ1 | Japan version | 37G |
| Code ZJ1 | Japan version | 46G |
| Code ZU8 | USA version | 37G |
| Code ZU8 | USA version | 47G |
| E14/1 | Left sun visor mirror lamp | 18L |
| E14/2 | Right sun visor mirror lamp | 15L |

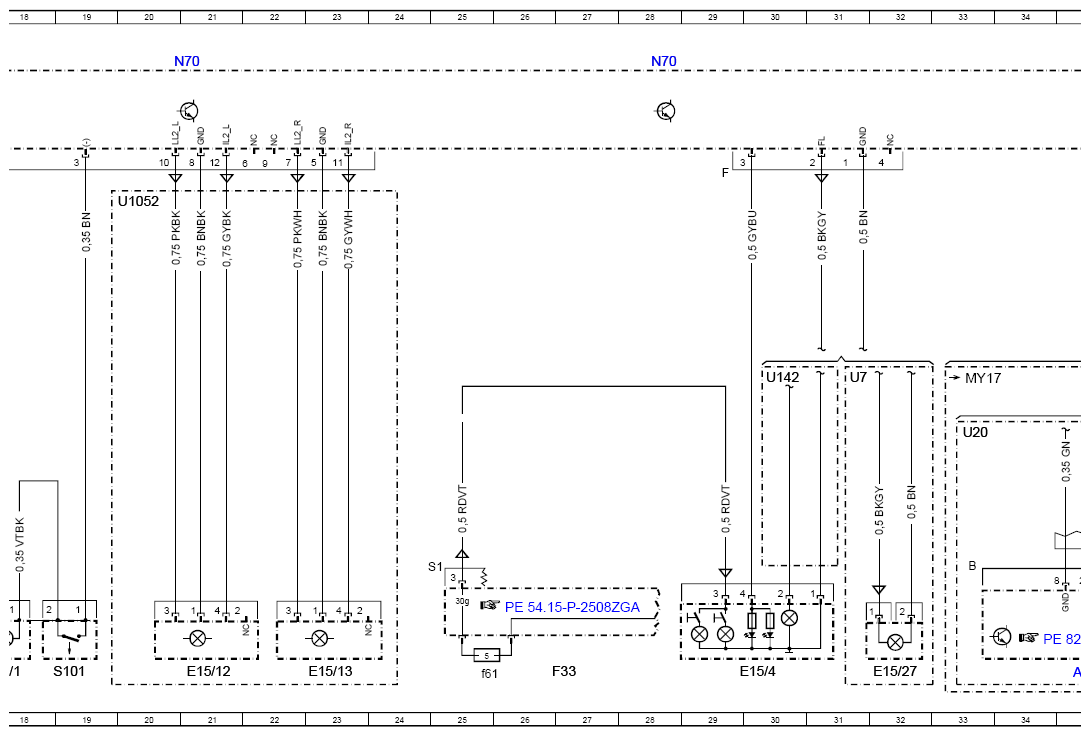

| E15/12 | Left dome lamp, 2nd seat row | 21L |
| E15/13 | Right dome lamp, 2nd seat row | 23L |
| E15/27 | 2nd seat row reading lamp | 32L |
| E15/4 | Central load compartment dome lamp | 30L |
| F33 | Battery compartment prefuse box | 5L |
| F33 | Battery compartment prefuse box | 27L |
| F33f53 | Fuse 53 | 3L |
| F33f60 | Fuse 60 | 4L |
| F33f61 | Fuse 61 | 25L |
| LIN B13 | Roof LIN | 57B |
| N10 | SAM control unit | 9L |

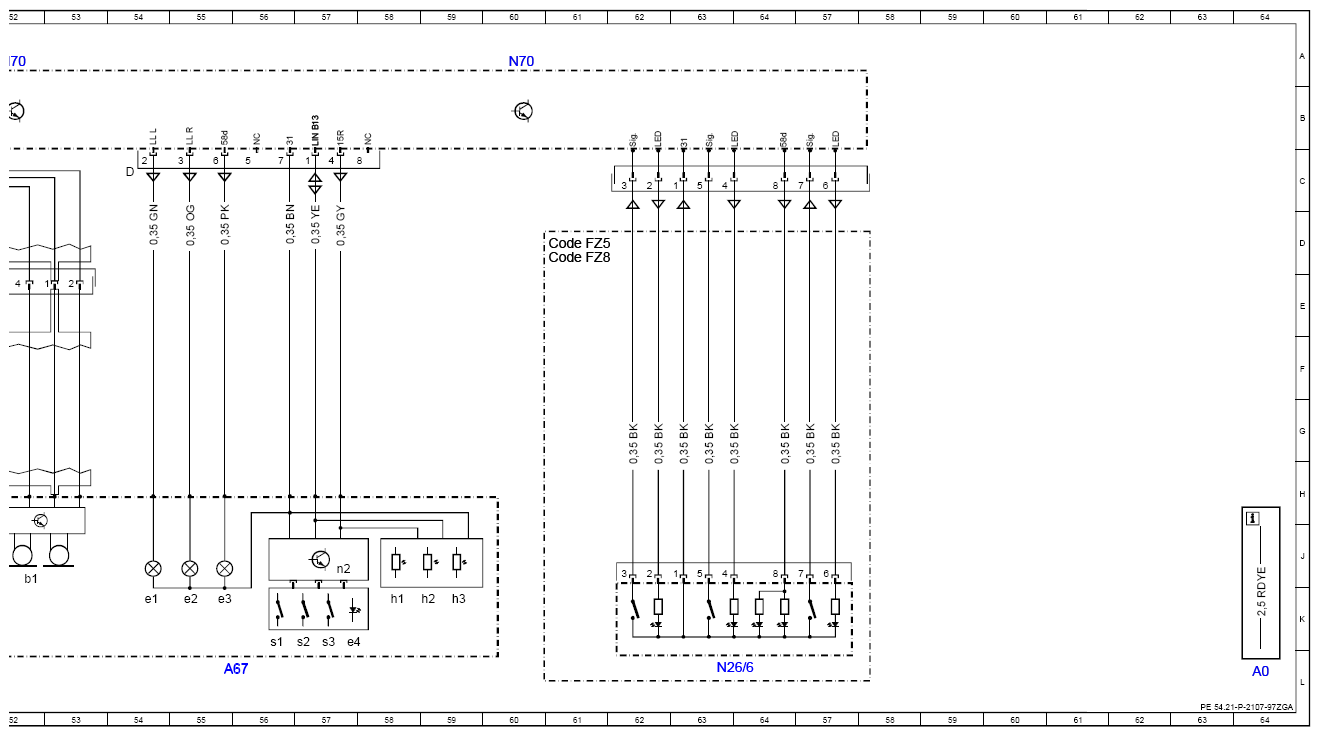

| N26/6 | ATA [EDW]/towing sensor/interior motion sensor control unit | 63L |

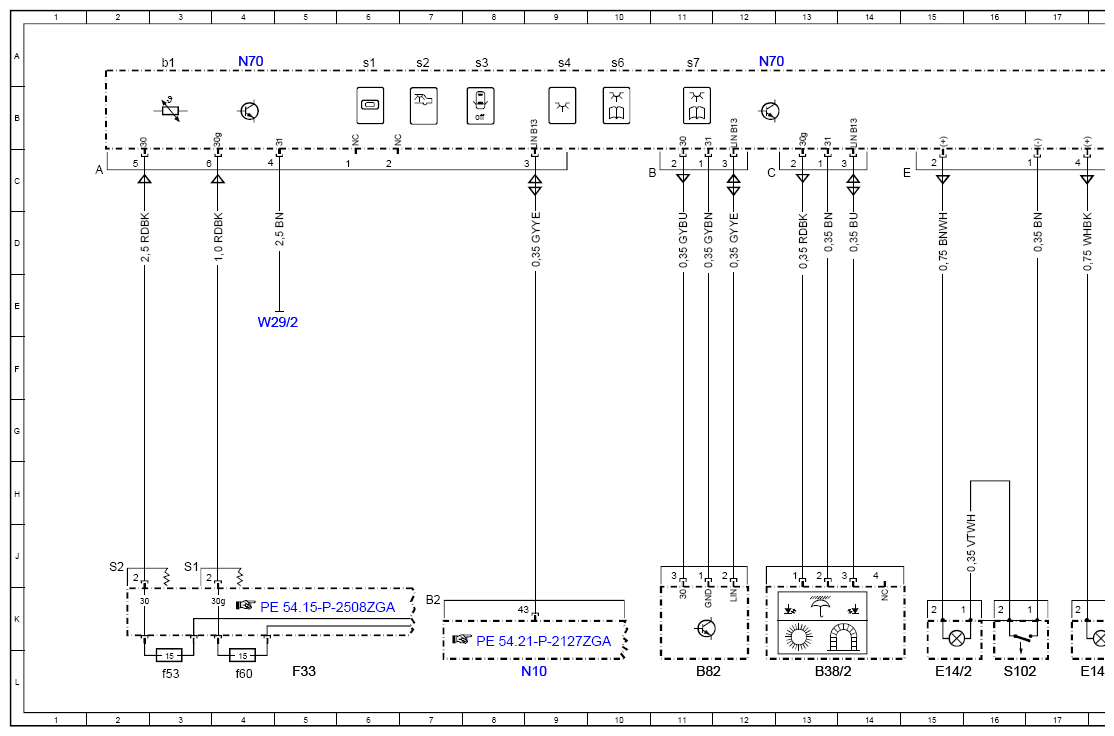

| N70 | Overhead control panel control unit | 4A |
| N70 | Overhead control panel control unit | 12A |
| N70 | Overhead control panel control unit | 21A |
| N70 | Overhead control panel control unit | 28A |
| N70 | Overhead control panel control unit | 36A |
| N70 | Overhead control panel control unit | 44A |
| N70 | Overhead control panel control unit | 52A |
| N70 | Overhead control panel control unit | 60A |
| N70b1 | Interior temperature sensor with integrated fan | 3A |
| N70s1 | Roof switch | 6A |
| N70s2 | Rear dome lamp switch | 7A |
| N70s3 | Interior lamp automatic door system switch | 8A |
| N70s4 | Front dome lamp switch | 9A |
| N70s6 | Left front reading lamp switch | 10A |
| N70s7 | Right front reading lamp switch | 11A |
| S101 | Left front mirror lamp switch | 19L |
| S102 | Right front mirror lamp switch | 16L |
| U1052 | Valid for vehicles with short wheel base | 20C |
| U142 | Not valid for convertible | 30F |
| U20 | Valid for all (except USA and Japan) | 33G |
| U20 | Valid for all (except USA and Japan) | 42G |
| U7 | Valid for convertibles | 31F |
| W29/2 | Right A-pillar ground connection | 4E |
