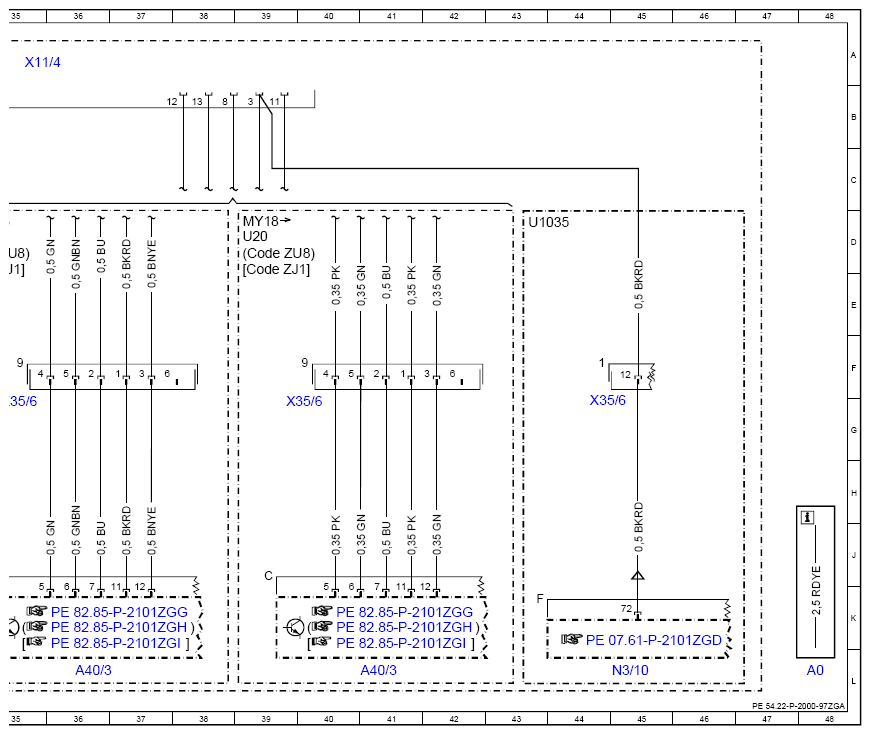

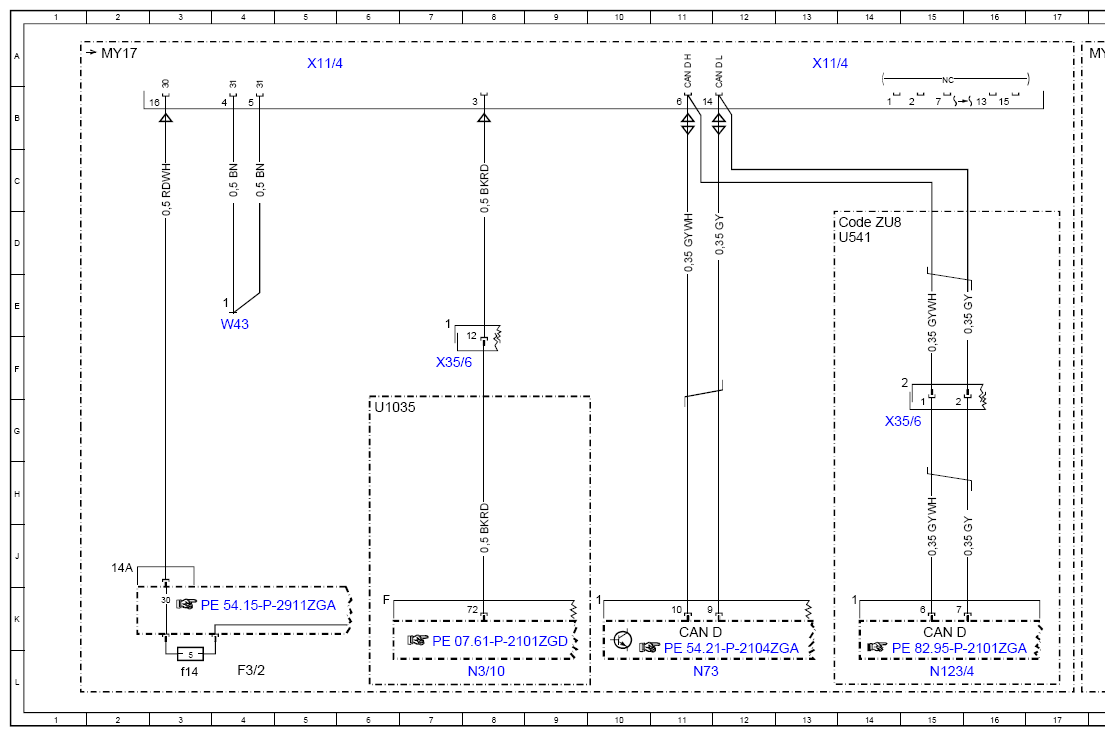

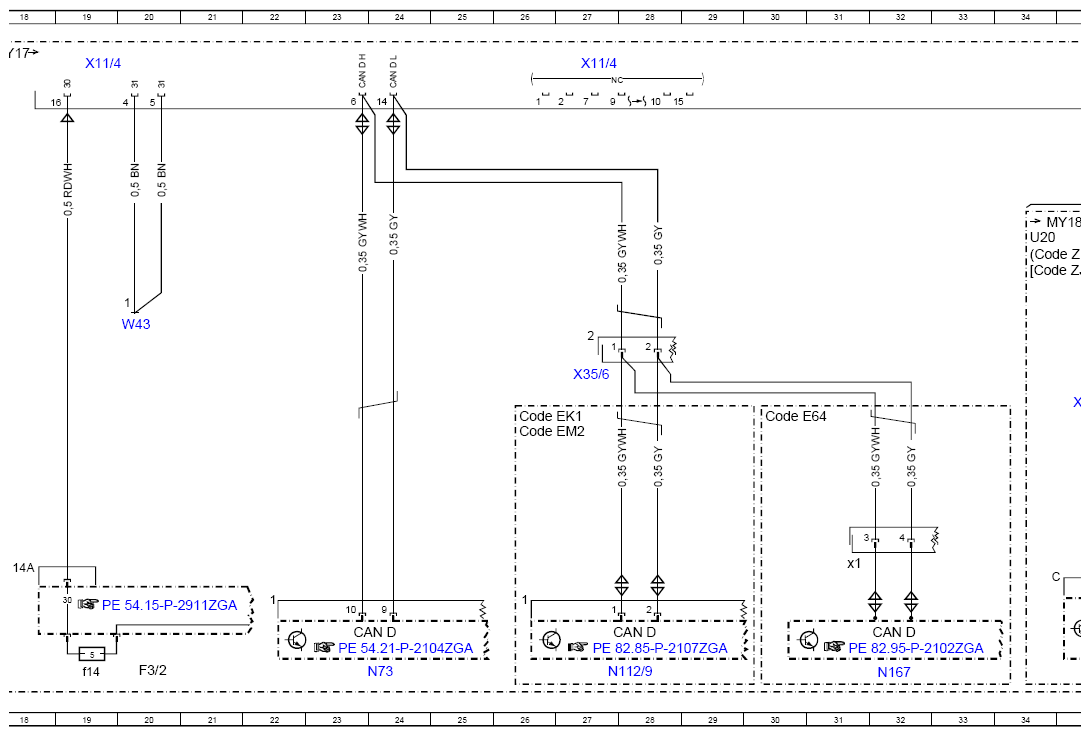

Wiring Diagram For Data Link Connector/Diagnostic Socket - PE54.22-P-2000-97ZGA
Model 463 as of model year 2013 up to model year 2019
/YoM 12 model refinement package up to YoM 18 model refinement package, diagnostic socket X11/4
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 48L |
| A40/3 | COMAND control unit | 36L |
| A40/3 | COMAND control unit | 41L |
| CAN D | Diagnostic CAN | 11K |
| CAN D | Diagnostic CAN | 15K |
| CAN D | Diagnostic CAN | 23K |
| CAN D | Diagnostic CAN | 28K |
| CAN D | Diagnostic CAN | 32K |
| Code E64 | ECALL RUSSIA (GLONASS) | 30G |
| Code EK1 | HERMES LTE communications module | 26G |
| Code EM2 | HERMES UMTS communications module | 26G |
| Code ZJ1 | Japan version | 34E |
| Code ZJ1 | Japan version | 39E |
| Code ZU8 | USA version | 14D |
| Code ZU8 | USA version | 34D |
| Code ZU8 | USA version | 39D |
| F3/2 | Cockpit circuit 30 fuse box | 4L |
| F3/2 | Cockpit circuit 30 fuse box | 20L |
| F3/2f14 | Fuse 14 | 3L |
| F3/2f14 | Fuse 14 | 19L |
| N112/9 | HERMES control unit | 28L |
| N123/4 | Emergency call system control unit | 15L |
| N167 | E-Call Russia (GLONASS) control unit | 32L |
| N167x1 | E-Call Russia (GLONASS) control unit electrical connector 1 | 31J |
| N3/10 | ME-SFI [ME] control unit | 8L |
| N3/10 | ME-SFI [ME] control unit | 45L |
| N73 | Electronic ignition switch control unit | 11L |
| N73 | Electronic ignition switch control unit | 24L |
| U1035 | Valid for gasoline engine 279 | 6G |
| U1035 | Valid for gasoline engine 279 | 43D |
| U20 | Valid for all (except USA and Japan) | 34D |
| U20 | Valid for all (except USA and Japan) | 39D |
| U541 | Valid for TELEAID emergency call system | 14D |
| W43 | Ground point (firewall) | 4E |
| W43 | Ground point (firewall) | 20E |
| X11/4 | Diagnostic connector | 5A |
| X11/4 | Diagnostic connector | 13A |
| X11/4 | Diagnostic connector | 35A |
| X11/4 | Diagnostic connector | 19A |
| X11/4 | Diagnostic connector | 27A |
| X35/6 | Instrument panel and module box electrical connector | 15G |
| X35/6 | Instrument panel and module box electrical connector | 7F |
| X35/6 | Instrument panel and module box electrical connector | 35G |
| X35/6 | Instrument panel and module box electrical connector | 27F |
| X35/6 | Instrument panel and module box electrical connector | 40G |
| X35/6 | Instrument panel and module box electrical connector | 44G |
