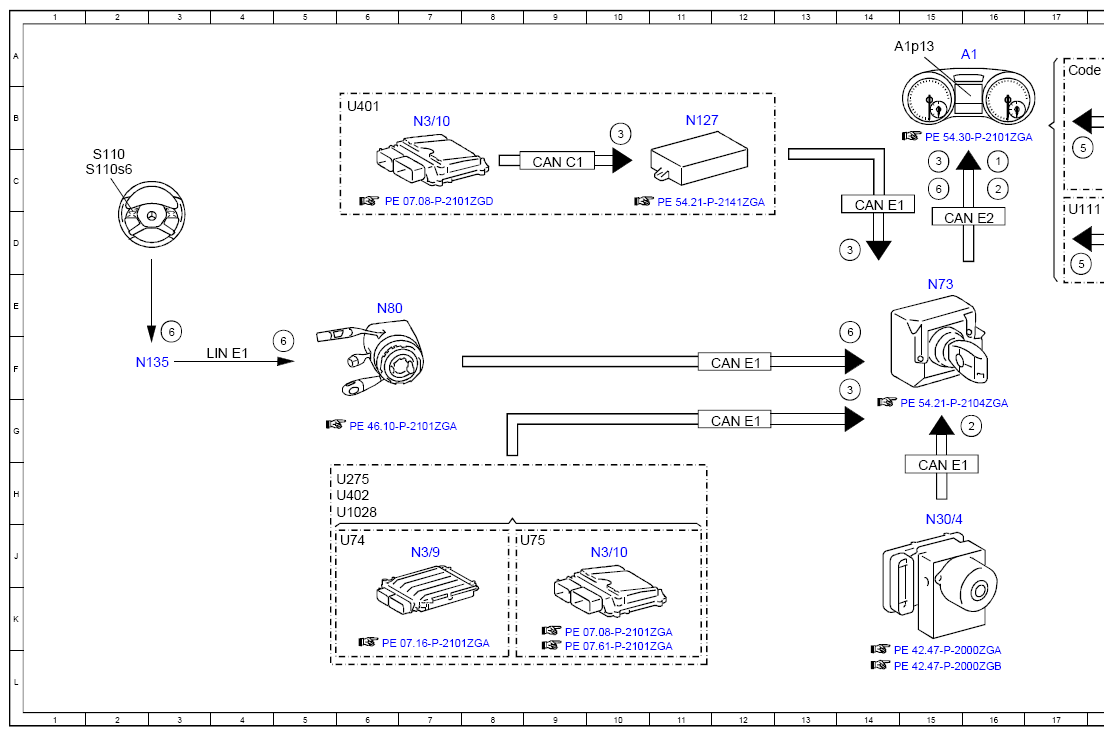

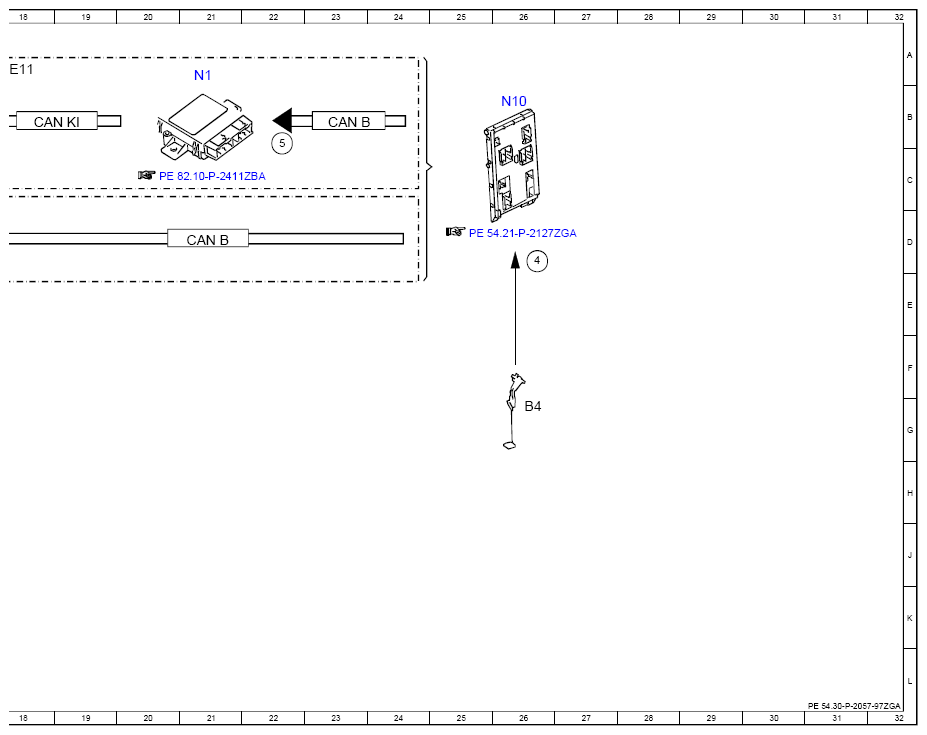

Electrical Function Schematic, Instrument Cluster Trip Computer - PE54.30-P-2057-97ZGA
Model 463 (except 463.342) as of model year 2013 up to model year 2019 Model 463.342
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 16C |
| 2 | Wheel speed, signal | 16G |
| 2 | Wheel speed, signal | 16C |
| 3 | Fuel consumption, signal | 15C |
| 3 | Fuel consumption, signal | 14F |
| 3 | Fuel consumption, signal | 10B |
| 3 | Fuel consumption, signal | 14C |
| 4 | Fuel tank fuel level indicator fill level sensor, signal | 26D |
| 5 | Fuel level, signal | 17C |
| 5 | Fuel level, signal | 17D |
| 5 | Fuel level, signal | 22B |
| 6 | Multifunction steering wheel button group, signal | 3E |
| 6 | Multifunction steering wheel button group, signal | 5F |
| 6 | Multifunction steering wheel button group, signal | 15C |
| 6 | Multifunction steering wheel button group, signal | 14F |
| A1 | Instrument cluster | 16A |
| A1p13 | Multifunction display | 15A |
| B4 | Fuel tank fuel level indicator fill level sensor | 26G |
| CAN B | Interior CAN | 21D |
| CAN B | Interior CAN | 23B |
| CAN C1 | Engine CAN | 9C |
| CAN E1 | Chassis CAN 1 | 12F |
| CAN E1 | Chassis CAN 1 | 12G |
| CAN E1 | Chassis CAN 1 | 15H |
| CAN E1 | Chassis CAN 1 | 14C |
| CAN E2 | Chassis CAN 2 | 15D |
| CAN KI | Instrument cluster CAN | 18B |
| Code E11 | Stealth lights with convoy marking | 17A |
| LIN E1 | Steering LIN | 4F |
| N1 | Stealth lights control unit | 21A |
| N10 | SAM control unit | 26B |
| N127 | Drivetrain control unit | 11B |
| N135 | Steering wheel electronics | 2F |
| N3/10 | ME-SFI [ME] control unit | 10J |
| N3/10 | ME-SFI [ME] control unit | 7B |
| N3/9 | CDI control unit | 7J |
| N30/4 | Electronic Stability Program control unit | 15H |
| N73 | Electronic ignition switch control unit | 15E |
| N80 | Steering column module control unit | 6E |
| S110 | Left multifunction steering wheel button group | 2C |
| S110s6 | OK button | 2C |
| U1028 | Valid for engine 157 | 6H |
| U111 | Not valid for code E11 (Stealth lights with convoy marking) | 17D |
| U275 | Valid for engine 642.8 | 6H |
| U401 | Valid for engine 176 | 6B |
| U402 | Valid for engine 273 | 6H |
| U74 | Valid for diesel engines | 6J |
| U75 | Valid for gasoline engines | 8J |
