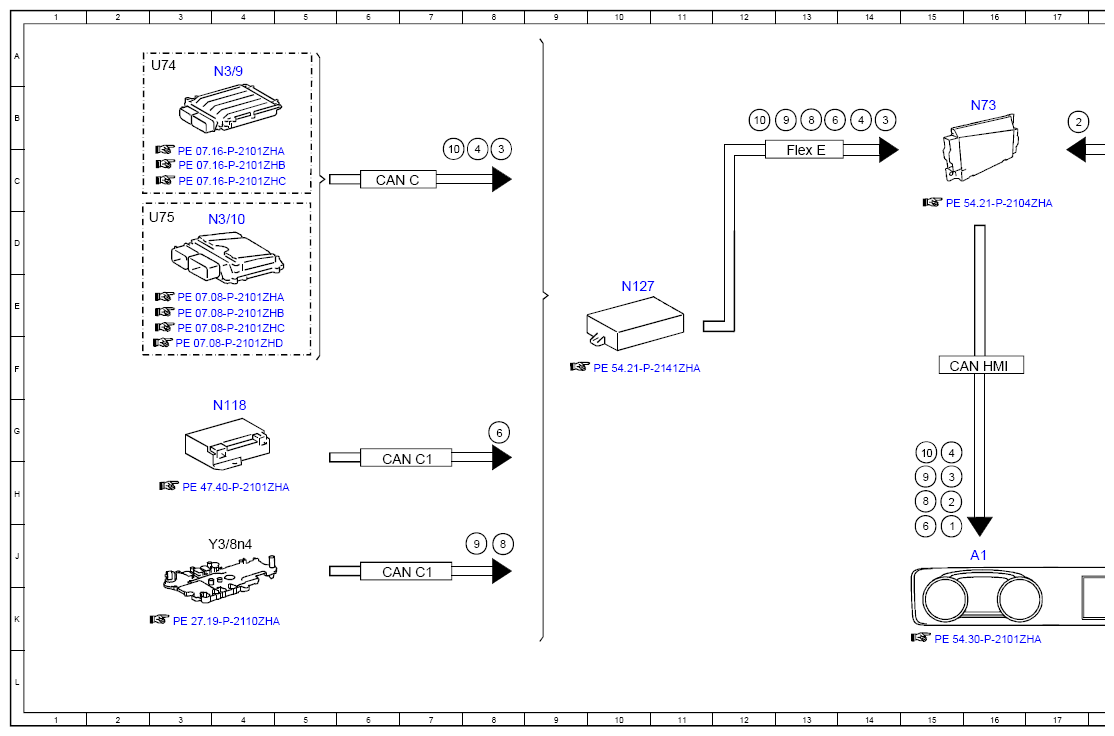

Electrical Function Schematic Of Instrument Cluster, Operating Condition Display - PE54.30-P-2055-97ZGB
Model 463 (except 463.342) as of model year 2019
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 15J |
| 10 | ECO start/stop function, status | 12B |
| 10 | ECO start/stop function, status | 15G |
| 10 | ECO start/stop function, status | 7C |
| 2 | Vehicle speed, signal | 17B |
| 2 | Vehicle speed, signal | 15H |
| 3 | Engine speed, signal | 14B |
| 3 | Engine speed, signal | 15H |
| 3 | Engine speed, signal | 8C |
| 4 | Coolant temperature, signal | 14B |
| 4 | Coolant temperature, signal | 15G |
| 4 | Coolant temperature, signal | 8C |
| 6 | Fuel level, signal | 13B |
| 6 | Fuel level, signal | 15J |
| 6 | Fuel level, signal | 8G |
| 8 | Gear stage, signal | 13B |
| 8 | Gear stage, signal | 15H |
| 8 | Gear stage, signal | 8J |
| 9 | Transmission mode, signal | 13B |
| 9 | Transmission mode, signal | 15H |
| 9 | Transmission mode, signal | 8J |
| A1 | Instrument cluster | 16J |
| CAN C | Engine CAN | 6C |
| CAN C1 | Engine CAN | 6H |
| CAN C1 | Engine CAN | 6J |
| CAN HMI | User interface CAN | 16F |
| Flex E | Chassis FlexRay | 13C |
| Flex E | Chassis FlexRay | 19C |
| N118 | Fuel pump control unit | 4G |
| N127 | Drivetrain control unit | 10E |
| N3/10 | ME-SFI [ME] control unit | 4D |
| N3/9 | CDI control unit | 4A |
| N30/4 | Electronic Stability Program control unit | 22B |
| N73 | Electronic ignition switch control unit | 16B |
| U74 | Valid for diesel engines | 3A |
| U75 | Valid for gasoline engines | 2D |
| Y3/8n4 | Fully integrated transmission control unit | 4J |
