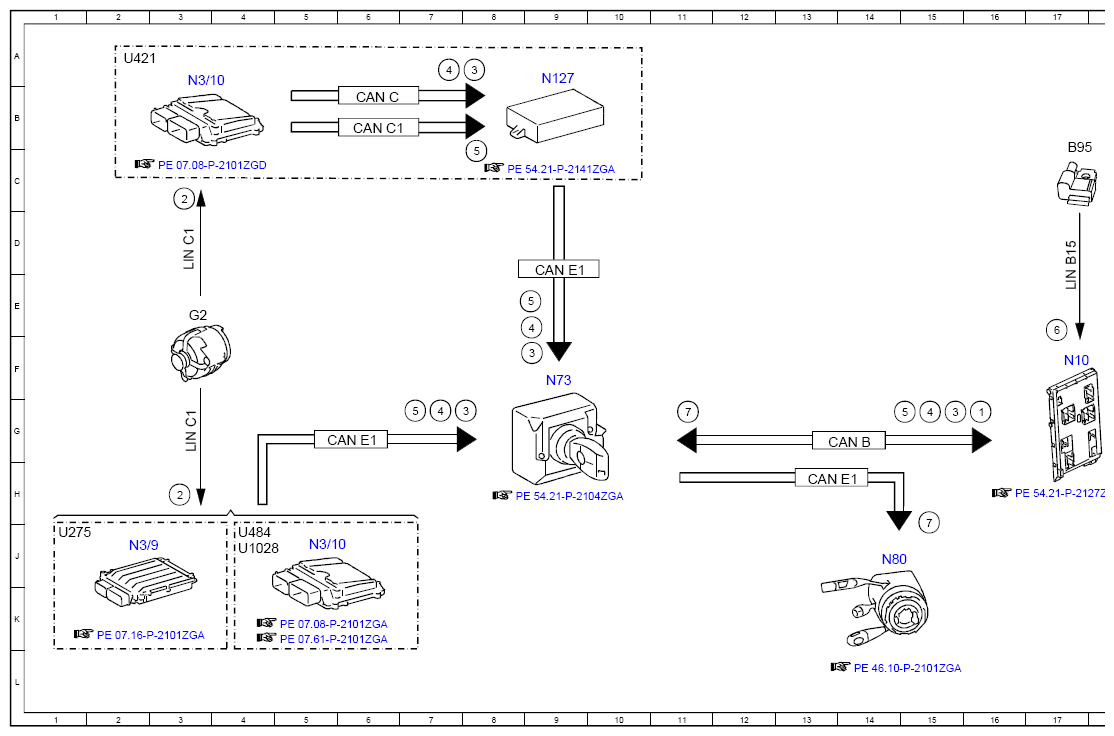

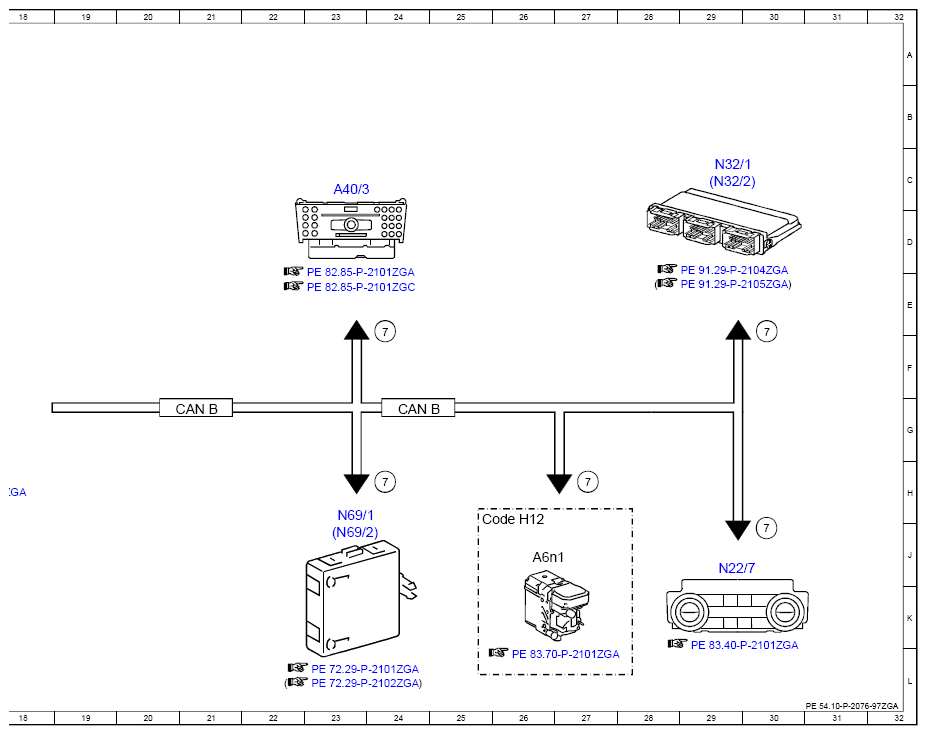

Electrical Function Schematic For Comfort Function Shutoff - PE54.10-P-2076-97ZGA
Model 463 (except 463.342)
as of model year 2013 up to model year 2019
Model 463.342
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 16G |
| 2 | Alternator, signal | 3H |
| 2 | Alternator, signal | 3C |
| 3 | Engine running, signal | 8G |
| 3 | Engine running, signal | 15G |
| 3 | Engine running, signal | 8A |
| 3 | Engine running, signal | 9F |
| 4 | Drivetrain operational, signal | 7G |
| 4 | Drivetrain operational, signal | 15G |
| 4 | Drivetrain operational, signal | 7A |
| 4 | Drivetrain operational, signal | 9E |
| 5 | Alternator operating rate, signal | 7G |
| 5 | Alternator operating rate, signal | 15G |
| 5 | Alternator operating rate, signal | 8C |
| 5 | Alternator operating rate, signal | 9E |
| 6 | Battery sensor, signal | 17E |
| 7 | Consumer shutoff. request | 11G |
| 7 | Consumer shutoff. request | 24E |
| 7 | Consumer shutoff. request | 30J |
| 7 | Consumer shutoff, request | 27H |
| 7 | Consumer shutoff, request | 24H |
| 7 | Consumer shutoff, request | 15J |
| 7 | Consumer shutoff, request | 30E |
| A40/3 | COMAND operating, display and control unit | 23C |
| A6n1 | STH and HB [ZUH] control unit | 26J |
| B95 | Battery sensor | 17C |
| CAN B | Interior CAN | 14G |
| CAN B | Interior CAN | 21G |
| CAN B | Interior CAN | 24G |
| CAN C | Drive train CAN | 6B |
| CAN C1 | Engine CAN | 6B |
| CAN E1 | Chassis CAN 1 | 6G |
| CAN E1 | Chassis CAN 1 | 13H |
| CAN E1 | Chassis CAN 1 | 9E |
| Code H12 | Auxiliary heater | 25J |
| G2 | Alternator | 3E |
| LIN B15 | Battery sensor LIN | 17D |
| LIN C1 | Drive train LIN | 3G |
| LIN C1 | Drive train LIN | 3D |
| N10 | SAM control unit | 17F |
| N127 | Drivetrain control unit | 9A |
| N22/7 | Climate control and operating unit | 29J |
| N3/10 | ME-SFI [ME] control unit | 5J |
| N3/10 | ME-SFI [ME] control unit | 3A |
| N3/9 | CDI control unit | 2J |
| N32/1 | Driver and steering column front seat adjustment control unit with memory | 29C |
| N32/2 | Front passenger front seat adjustment control unit with memory | 29C |
| N69/1 | Left front door control unit | 23H |
| N69/2 | Right front door control unit | 23J |
| N73 | EIS [EZS] control unit | 9F |
| N80 | Steering column module | 14J |
| U1028 | Valid for engine 157 | 4J |
| U275 | Valid for engine 642.8 | 1J |
| U421 | Valid with engine 176 | 2A |
| U484 | Valid for M273 ME | 4J |
