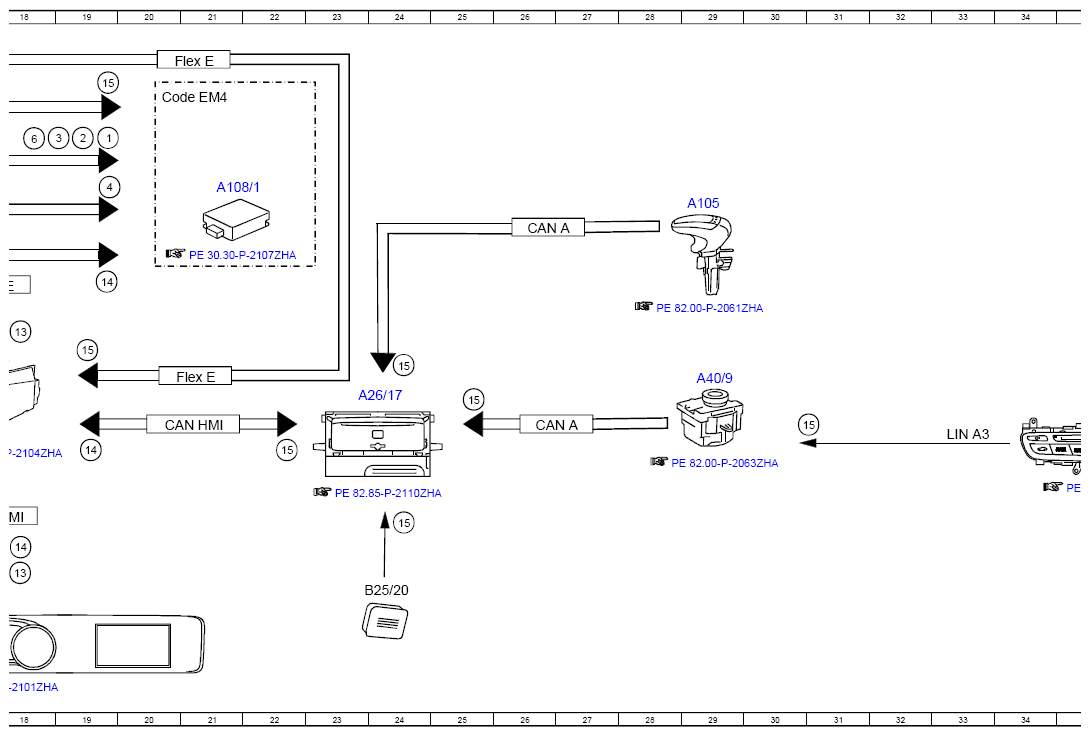

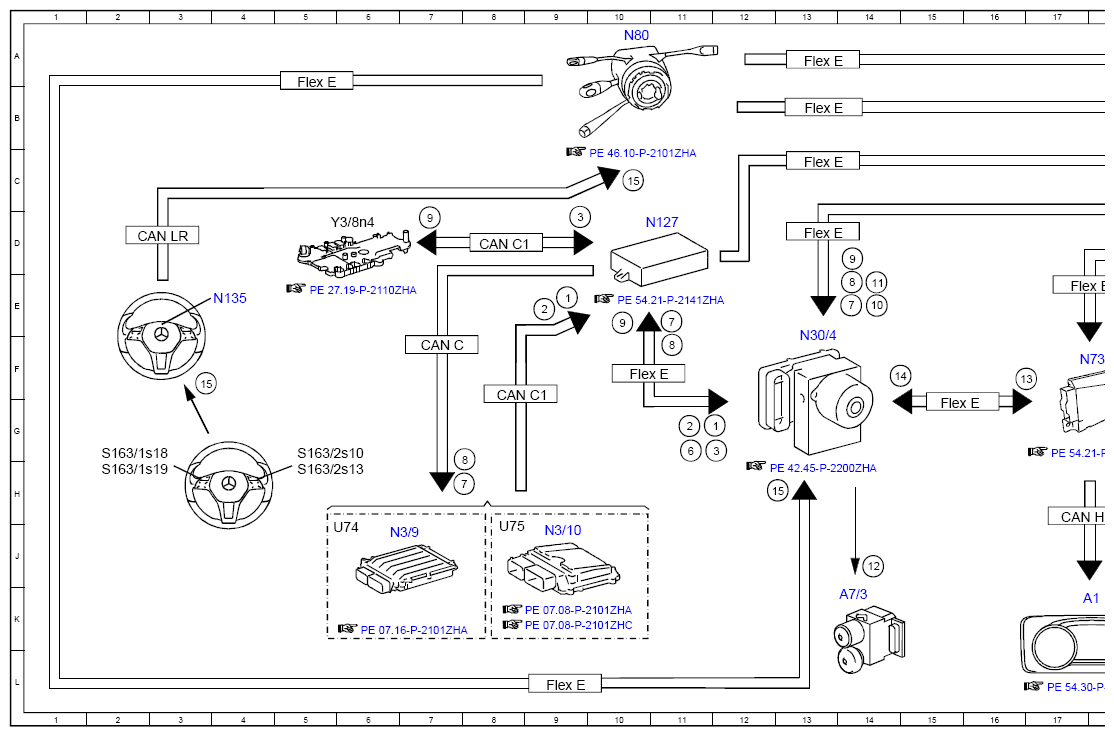

Electrical Function Schematic For Cruise Control (CC) - PE30.30-P-2051-97ZGC
Model 463 (Except 463.342) As Of Model Year 2019
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Engine running, signal | 9E |
| 1 | Engine running, signal | 12G |
| 1 | Engine running, signal | 19B |
| 10 | Braking torque increase, request | 14E |
| 11 | Braking torque reduction, request | 14E |
| 12 | Traction system hydraulic unit, actuation | 14J |
| 13 | Speed setting, status | 18J |
| 13 | Speed setting, status | 18E |
| 13 | Speed setting, status | 16F |
| 14 | Set maximum speed, status | 19E |
| 14 | Set maximum speed, status | 19G |
| 14 | Set maximum speed, status | 18J |
| 14 | Set maximum speed, status | 14F |
| 15 | Operation, signal | 10C |
| 15 | Operation, signal | 3F |
| 15 | Operation, signal | 25G |
| 15 | Operation, signal | 22G |
| 15 | Operation, signal | 24J |
| 15 | Operation, signal | 30G |
| 15 | Operation, signal | 19F |
| 15 | Operation, signal | 24F |
| 15 | Operation, signal | 19B |
| 15 | Operation, signal | 12H |
| 2 | Drivetrain operational, signal | 9E |
| 2 | Drivetrain operational, signal | 11G |
| 2 | Drivetrain operational, signal | 19B |
| 3 | Gear range, status | 19B |
| 3 | Gear range, status | 9D |
| 3 | Gear range, status | 12G |
| 4 | Wheel speed, signal | 19C |
| 6 | Accelerator pedal position, signal | 11G |
| 6 | Accelerator pedal position, signal | 18B |
| 7 | Engine torque, reduce request | 11E |
| 7 | Engine torque, reduce request | 14E |
| 7 | Engine torque, reduce request | 8H |
| 8 | Engine torque, increase request | 11F |
| 8 | Engine torque, increase request | 14E |
| 8 | Engine torque, increase request | 8H |
| 9 | Engage targeted gear, request | 7D |
| 9 | Engage targeted gear, request | 10F |
| 9 | Engage targeted gear, request | 14D |
| A1 | Instrument cluster | 17K |
| A105 | Touchpad | 29C |
| A108/1 | DISTRONIC Distance-Pilot controller unit | 21C |
| A26/17 | Head unit | 24G |
| A40/9 | Audio/COMAND control panel | 29F |
| A7/3 | Traction system hydraulic unit | 14K |
| B25/20 | Driver hands-free system microphone | 24K |
| CAN A | Telematics CAN | 26G |
| CAN A | Telematics CAN | 26D |
| CAN C | Engine CAN | 7F |
| CAN C1 | Engine CAN | 8D |
| CAN C1 | Engine CAN | 8G |
| CAN HMI | User interface CAN | 17H |
| CAN HMI | User interface CAN | 21G |
| CAN LR | Steering wheel CAN | 3D |
| Code EM4 | Driving Assistance Plus Package | 20B |
| Flex E | Chassis FlexRay | 13D |
| Flex E | Chassis FlexRay | 17E |
| Flex E | Chassis FlexRay | 13C |
| Flex E | Chassis FlexRay | 10F |
| Flex E | Chassis FlexRay | 13A |
| Flex E | Chassis FlexRay | 21F |
| Flex E | Chassis FlexRay | 21A |
| Flex E | Chassis FlexRay | 13B |
| Flex E | Chassis FlexRay | 15G |
| Flex E | Chassis FlexRay | 5B |
| Flex E | Chassis FlexRay | 9L |
| LIN A3 | LCP LIN | 33G |
| N127 | Drivetrain control unit | 10D |
| N135 | Steering wheel electronics | 4E |
| N3/10 | ME-SFI [ME] control unit | 9J |
| N3/9 | CDI control unit | 6J |
| N30/4 | Electronic Stability Program control unit | 13F |
| N72/1 | Upper control panel control unit | 35G |
| N72/1s58 | Vehicle button | 36F |
| N73 | Electronic ignition switch control unit | 17F |
| N80 | Steering column module control unit | 10A |
| SI 63/1 si 8 | Cruise control switch | 2G |
| SI 63/1 si 9 | Cruise control resume switch | 2H |
| S163/2s10 | Head unit finger navigation pad | 5G |
| S163/2s13 | "Back" button | 5H |
| U74 | Valid for diesel engines | 5J |
| U75 | Valid for gasoline engines | 8J |
| Y3/8n4 | Fully integrated transmission control unit | 6D |
