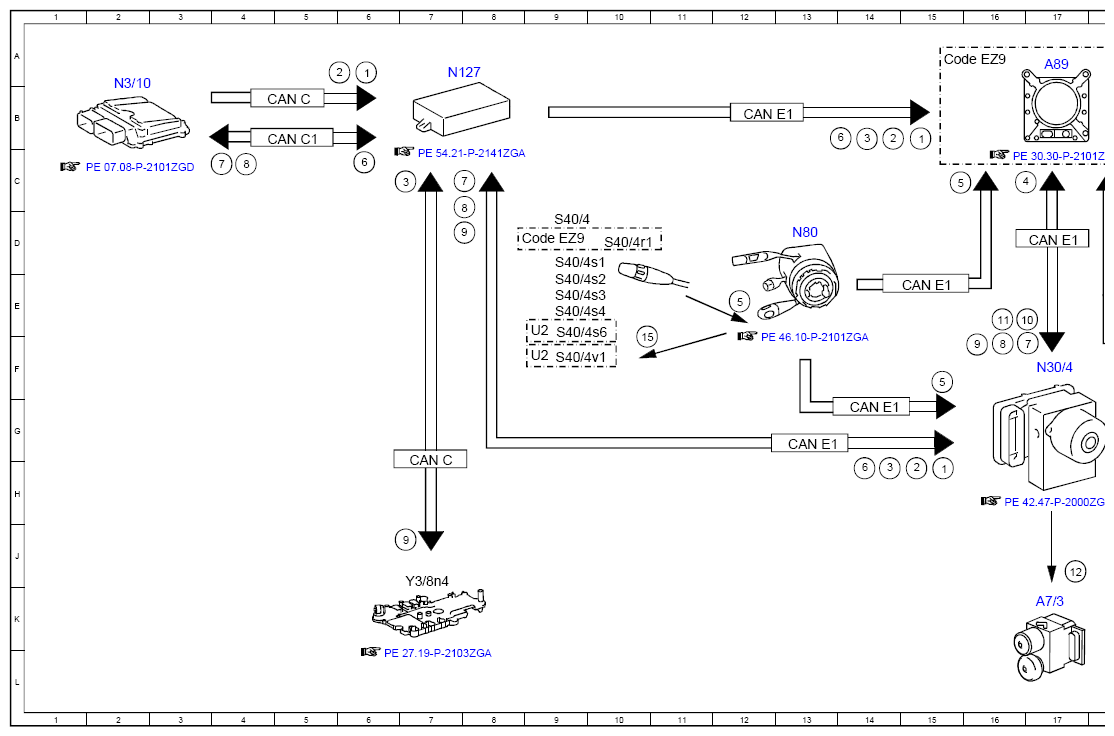

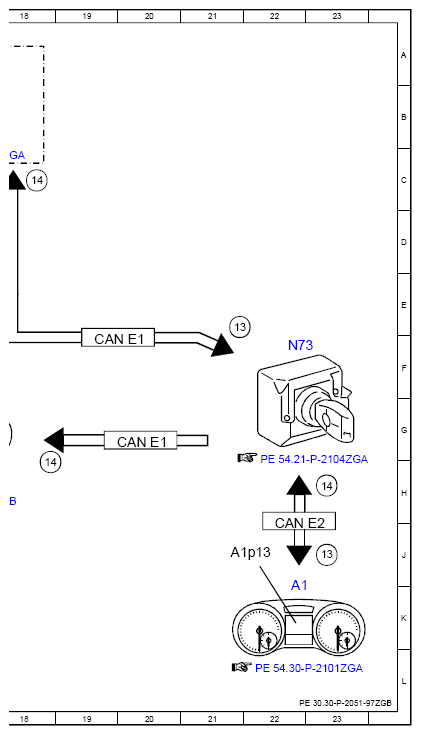

Electrical Function Schematic For Cruise Control (CC) - PE30.30-P-2051-97ZGB
Model 463 With Engine 176 As Of Model Year 2016 Up To Model Year 2019
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Engine running, signal | 15H |
| 1 | Engine running, signal | 6A |
| 1 | Engine running, signal | 15B |
| 10 | Braking torque increase, request | 17E |
| 11 | Braking torque reduction, request | 16E |
| 12 | Traction system hydraulic unit, actuation | 17J |
| 13 | Speed setting, status | 23J |
| 13 | Speed setting, status | 21E |
| 14 | Set maximum speed, status | 23H |
| 14 | Set maximum speed, status | 18H |
| 14 | Set maximum speed, status | 18C |
| 15 | Light-emitting diode actuation | 10F |
| 2 | Drivetrain operational, signal | 15H |
| 2 | Drivetrain operational, signal | 6A |
| 2 | Drivetrain operational, signal | 14B |
| 3 | Gear range, status | 14H |
| 3 | Gear range, status | 7C |
| 3 | Gear range, status | 14B |
| 4 | Wheel speed, signal | 16C |
| 5 | CRUISE CONTROL lever, signal | 12E |
| 5 | CRUISE CONTROL lever, signal | 15C |
| 5 | CRUISE CONTROL lever, signal | 15F |
| 6 | Accelerator pedal position, signal | 14H |
| 6 | Accelerator pedal position, signal | 6C |
| 6 | Accelerator pedal position, signal | 14B |
| 7 | Engine torque, increase request | 8C |
| 7 | Engine torque, increase request | 17F |
| 7 | Engine torque, increase request | 4C |
| 8 | Engine torque, reduce request | 8C |
| 8 | Engine torque, reduce request | 16F |
| 8 | Engine torque, reduce request | 4C |
| 9 | Engage targeted gear, request | 8D |
| 9 | Engage targeted gear, request | 16F |
| 9 | Engage targeted gear, request | 7J |
| A1 | Instrument cluster | 22K |
| A1p13 | Multifunction display | 21J |
| A7/3 | Traction system hydraulic unit | 17K |
| A89 | DISTRONIC electric controller unit | 17A |
| CAN C | Drive train CAN | 7H |
| CAN C | Drive train CAN | 5B |
| CAN C1 | Engine CAN | 5B |
| CAN E1 | Chassis CAN 1 | 13G |
| CAN E1 | Chassis CAN 1 | 20G |
| CAN E1 | Chassis CAN 1 | 17D |
| CAN E1 | Chassis CAN 1 | 19F |
| CAN E1 | Chassis CAN 1 | 15E |
| CAN E1 | Chassis CAN 1 | 12B |
| CAN E1 | Chassis CAN 1 | 14G |
| CAN E2 | Chassis CAN 2 | 22J |
| Code EZ9 | Distronic | 15A |
| Code EZ9 | Distronic | 8D |
| N127 | Drivetrain control unit | 7A |
| N3/10 | ME-SFI [ME] control unit | 2B |
| N30/4 | ESP control unit | 17F |
| N73 | EIS [EZS] control unit | 22F |
| N80 | Steering column module | 13D |
| S40/4 | CC [TPM] with variable speed limiter switch | 9D |
| S40/4M | DISTRONIC control | 10D |
| S40/4s1 | Resume from memory | 9D |
| S40/4s2 | Decelerate and set | 9E |
| S40/4s3 | Accelerate and set | 9E |
| S40/4s4 | OFF switch | 9E |
| S40/4s6 | SPEEDTRONIC switch | 9E |
| S40/4v1 | SPEEDTRONIC light emitting diode | 9F |
| U2 | Valid for all except USA | 9E |
| U2 | Valid for all except USA | 9F |
| Y3/8n4 | Fully integrated transmission control (VGS) control unit | 7J |
