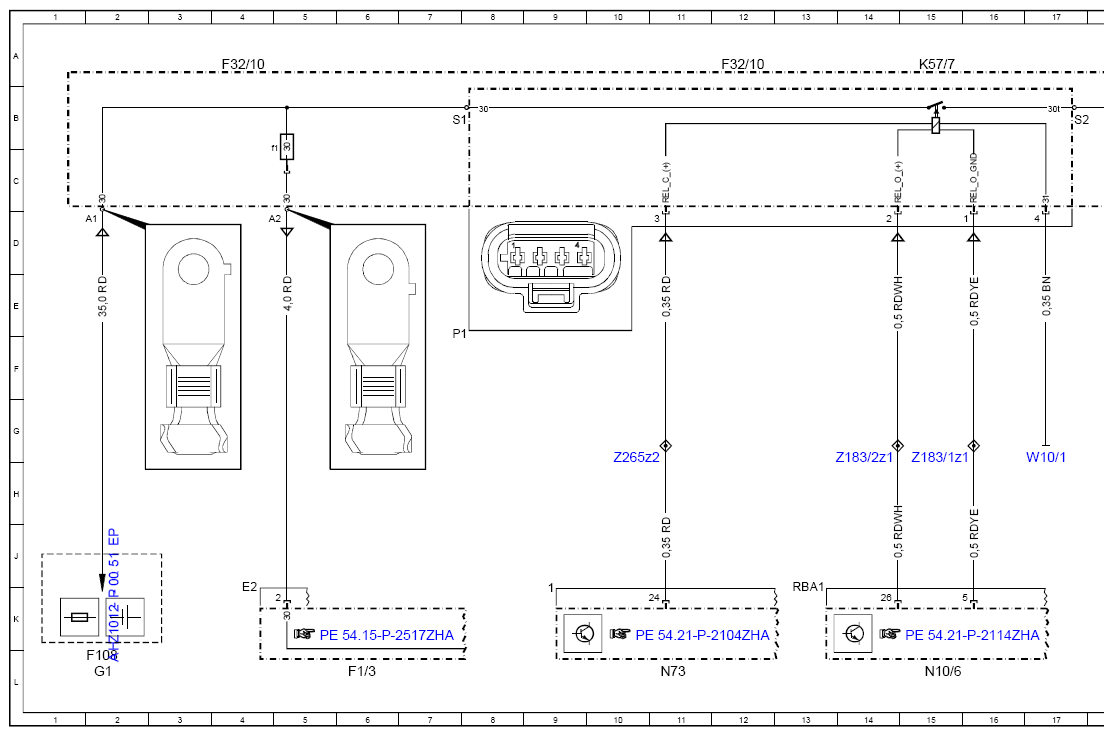

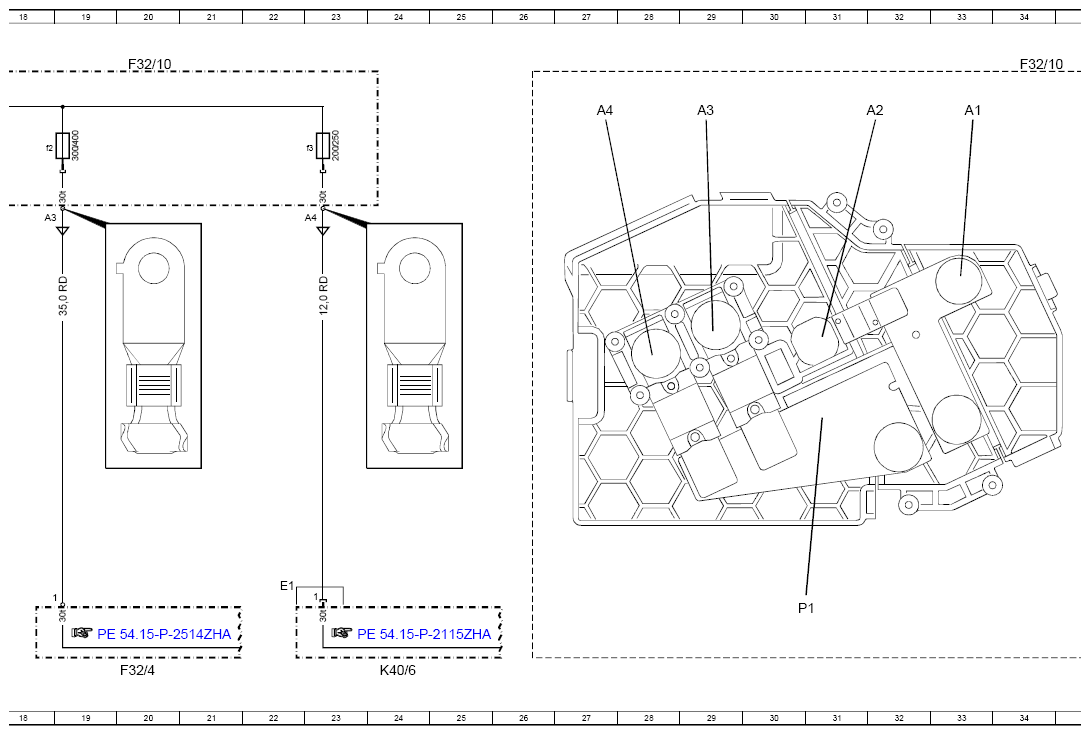

Wiring Diagram For Starter Battery Prefuse Box - PE54.15-P-2521-97ZHA
Model 463 (except 463.342)
as of model year 2019

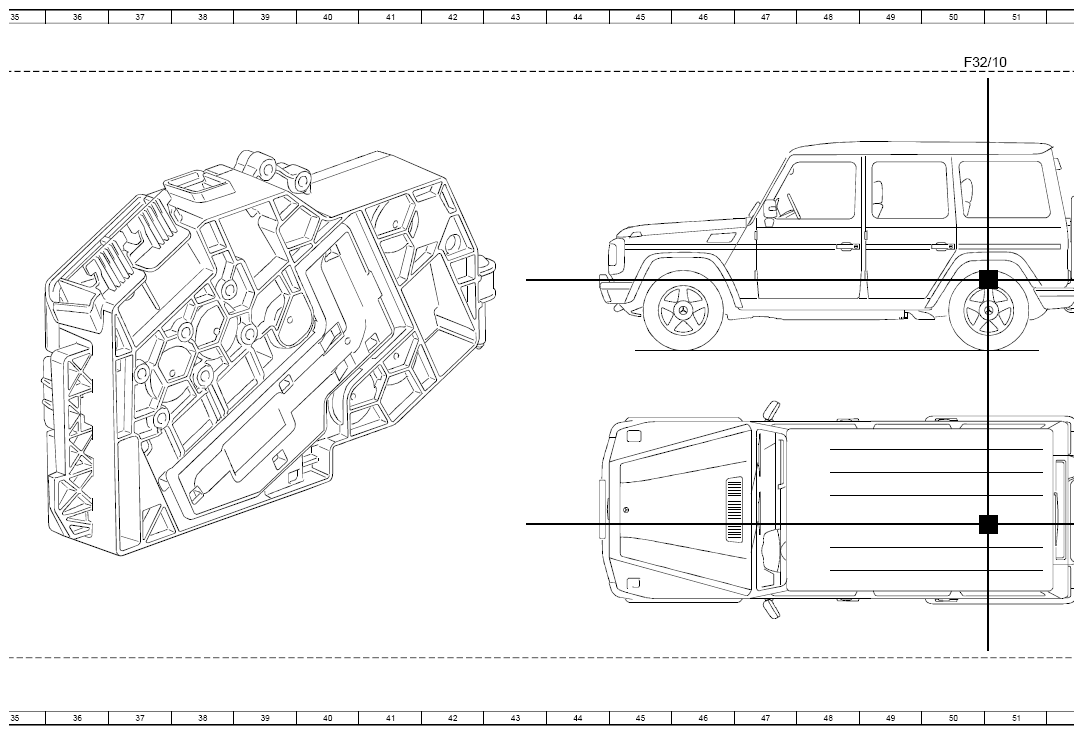

Fuse box F32/10
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 56L |
| F1/3 | Right A-pillar fuse box | 6L |
| F108 | Battery clamp fuse | 2L |
| F32/10 | Starter battery prefuse box | 4A |
| F32/10 | Starter battery prefuse box | 12A |
| F32/10 | Starter battery prefuse box | 20A |
| F32/10 | Starter battery prefuse box | 34A |
| F32/10 | Starter battery prefuse box | 50A |
| F32/10f1 | Fuse 1 | 4C |
| F32/10f2 | Fuse 2 | 18C |
| F32/10f3 | Fuse 3 | 23C |
| F32/4 | Vehicle interior prefuse box | 20L |
| G1 | On-board electrical system battery | 2L |
| K40/6 | Left fuse and relay module | 24L |
| K57/7 | Engine compartment prefuse box battery disconnect switch relay | 15A |
| N10/6 | Front SAM control unit | 15L |
| N73 | Electronic ignition switch control unit | 11L |
| W10/1 | Electronics ground point | 17H |
| Z183/1z1 | Terminal 30t signal line end sleeve | 15G |
| Z183/2z1 | Terminal 30t signal line end sleeve | 14G |
| Z265z2 | Terminal 30t signal line end sleeve | 10G |
