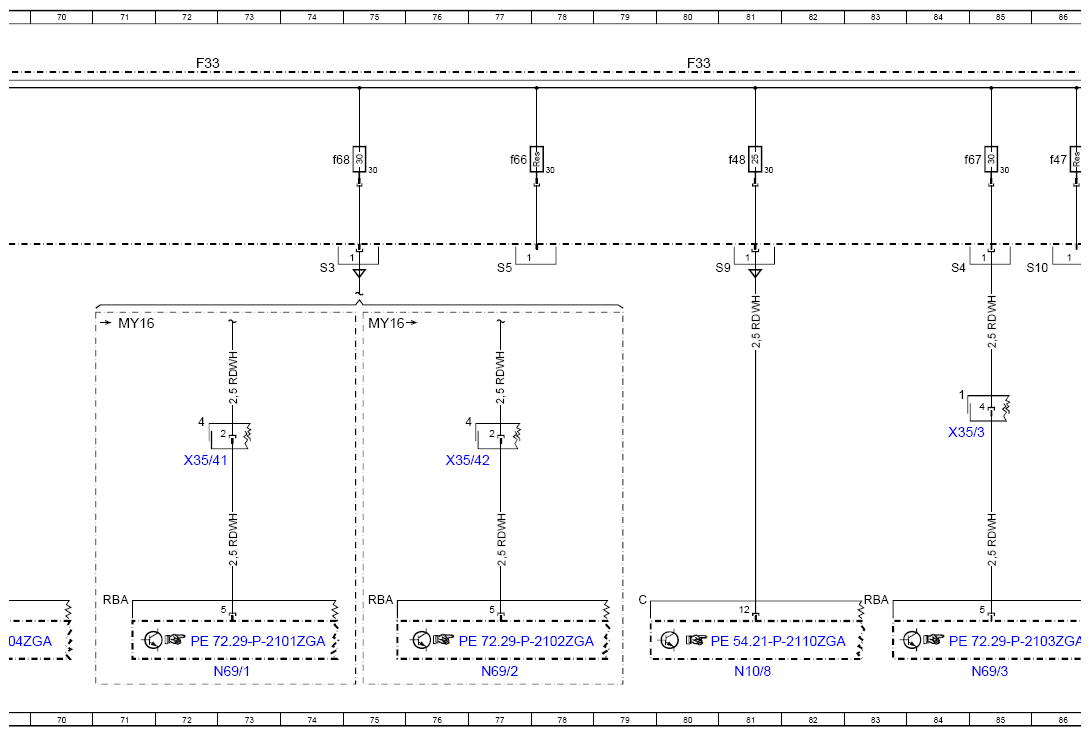

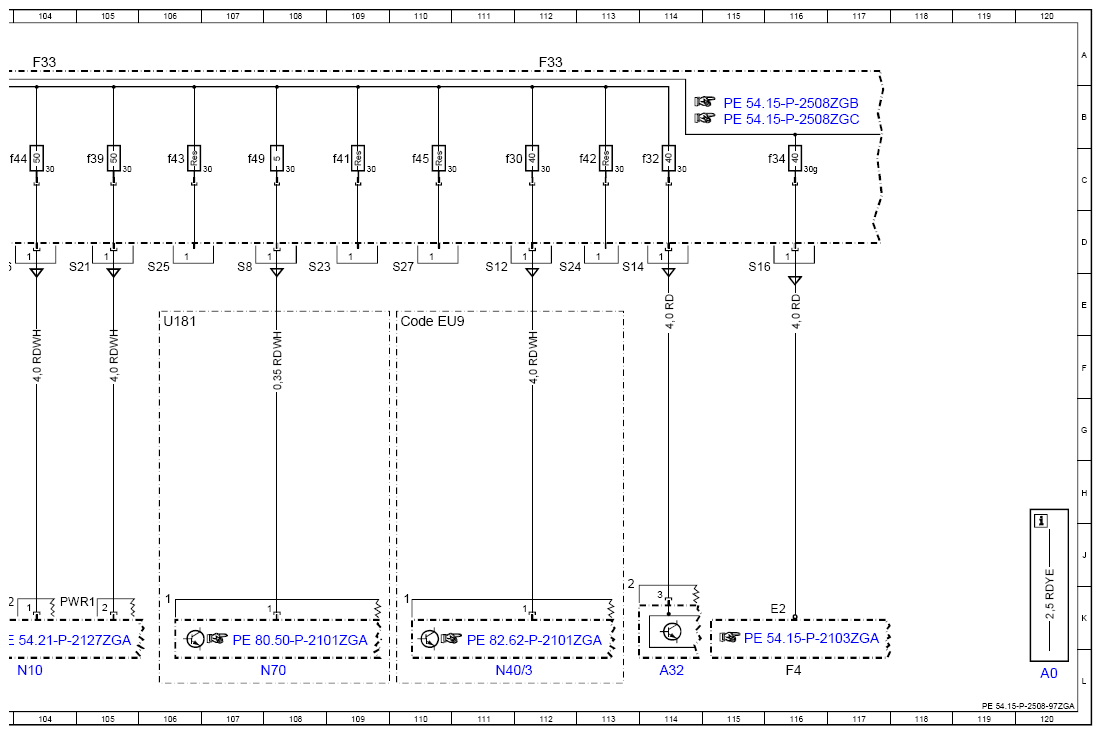

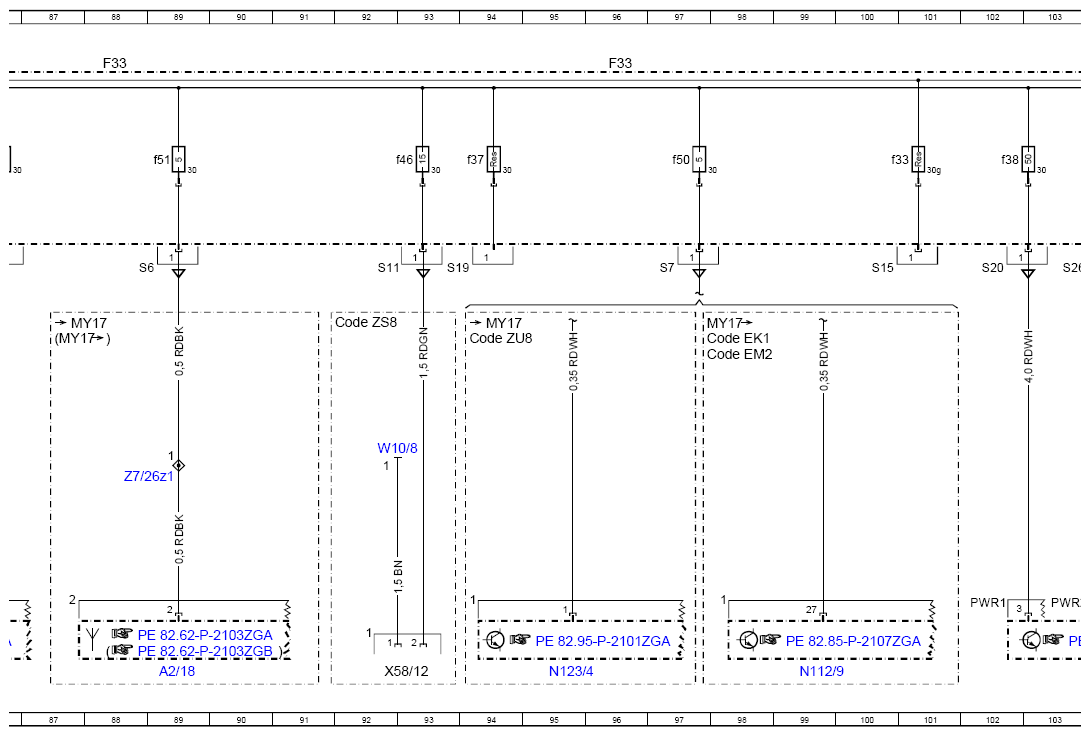

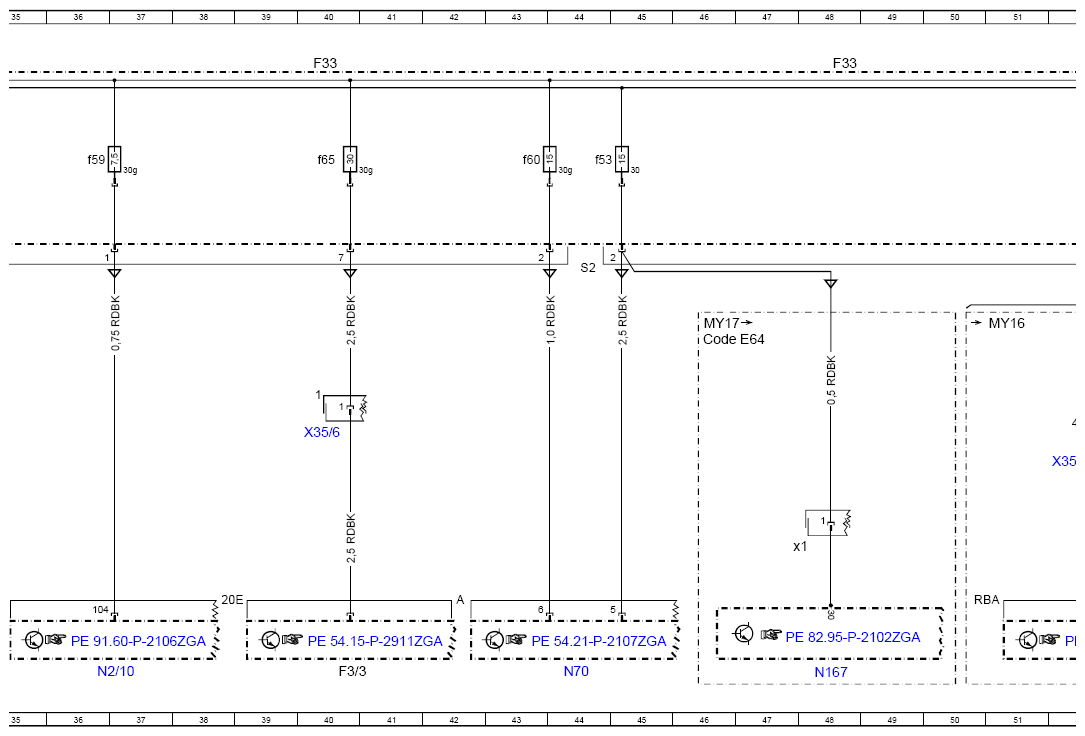

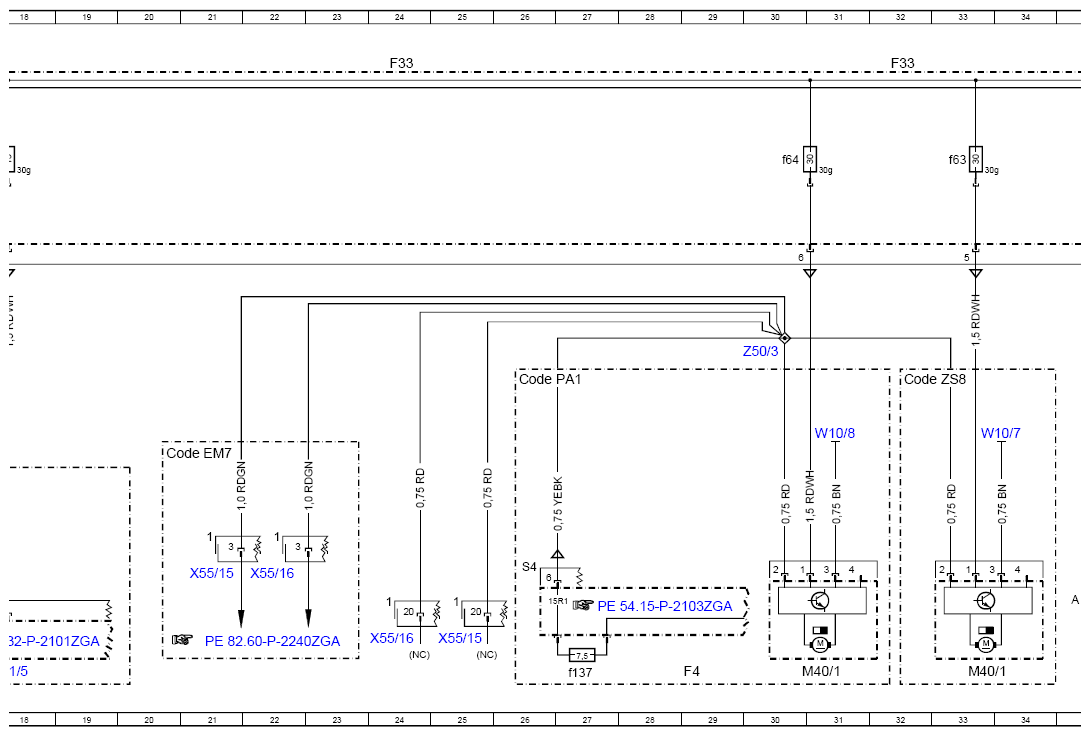

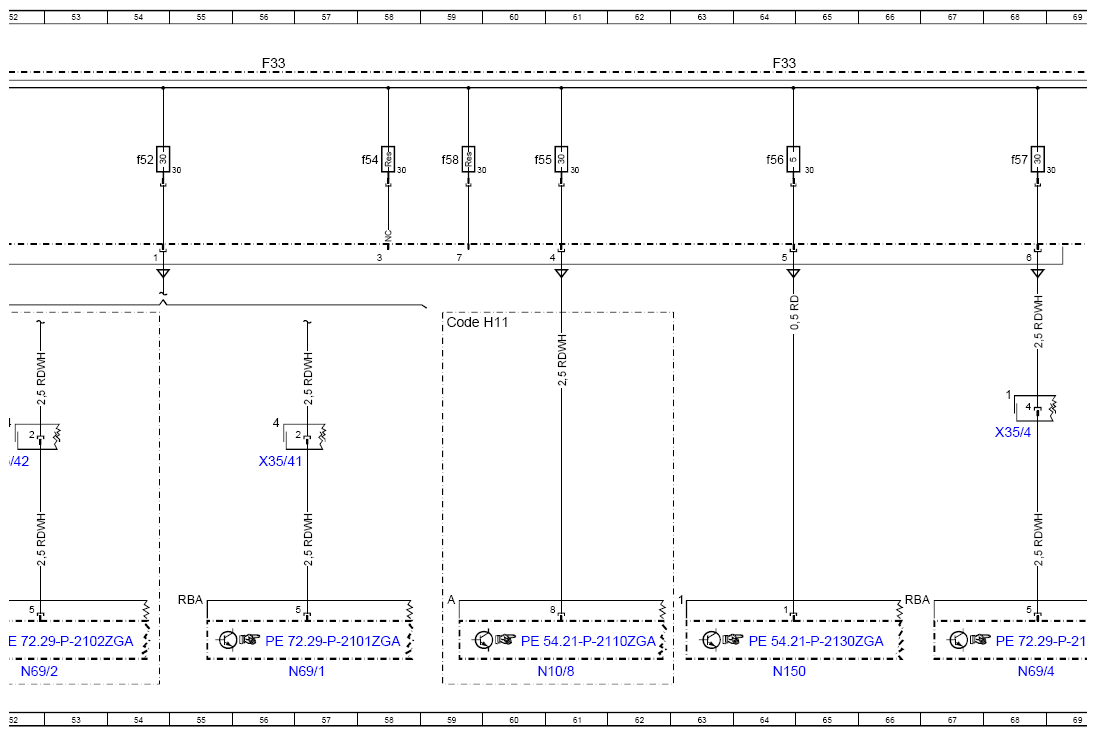

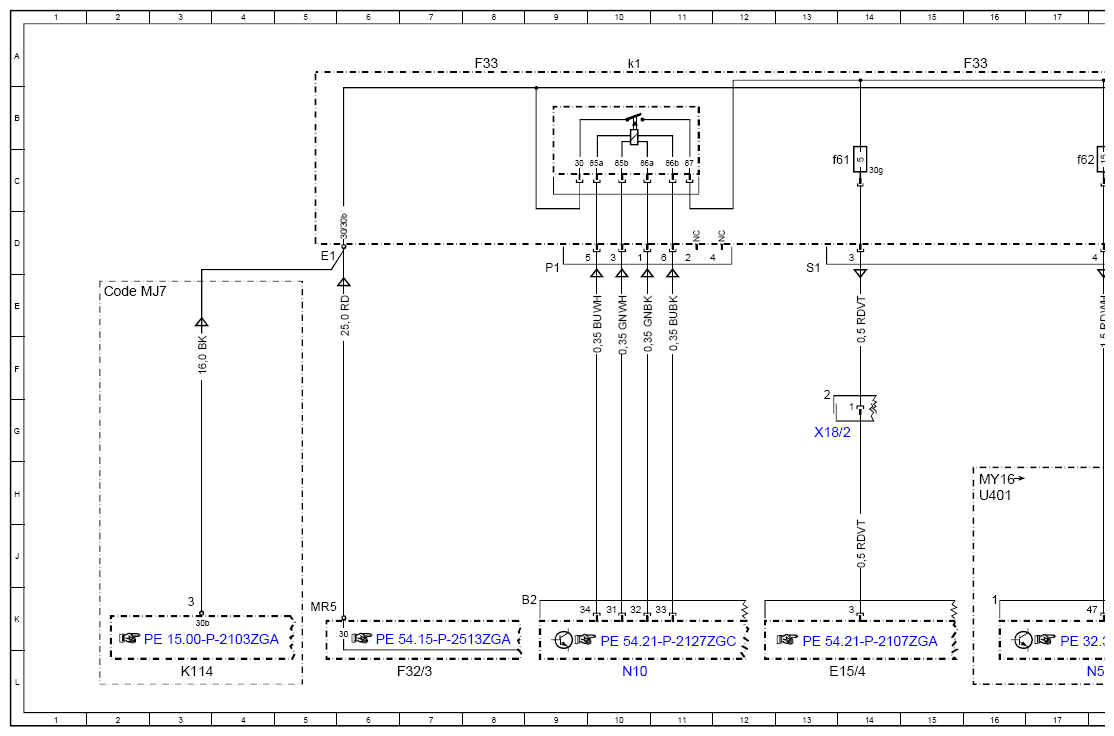

Wiring Diagram For Battery Compartment Prefuse Box (F33) - PE54.15-P-2508-97ZGA
Model 463
as of model year 2013 up to model year 2019
/YoM 12 model refinement package up to YoM 18 model refinement package, sheet 1
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 120L |
| A2/18 | CL [ZV] antenna amplifier | 89L |
| A32 | AC housing | 114L |
| Code E64 | ECALL RUSSIA (GLONASS) | 46F |
| Code EK1 | HERMES LTE communications module | 97F |
| Code EM2 | HERMES UMTS communications module | 97F |
| Code EM7 | Rear compartment entertainment | 20G |
| Code EU9 | Surround sound system (Harman/Kardon Logic 7) | 110E |
| Code H11 | Rear bench seat heater | 59E |
| Code MJ7 | Stop/start function | 2E |
| Code PA1 | Seating comfort package | 26F |
| Code ZS8 | Protection class VR7/glass area VR9 | 32F |
| Code ZS8 | Protection class VR7/glass area VR9 | 91E |
| Code ZU8 | USA version | 94F |
| E15/4 | Central load compartment dome lamp | 14L |
| F3/3 | Cockpit circuit 30g fuse box | 40L |
| F32/3 | Engine compartment prefuse box | 7L |
| F33 | Battery compartment prefuse box | 16A |
| F33 | Battery compartment prefuse box | 8A |
| F33 | Battery compartment prefuse box | 24A |
| F33 | Battery compartment prefuse box | 32A |
| F33 | Battery compartment prefuse box | 40A |
| F33 | Battery compartment prefuse box | 48A |
| F33 | Battery compartment prefuse box | 56A |
| F33 | Battery compartment prefuse box | 64A |
| F33 | Battery compartment prefuse box | 72A |
| F33 | Battery compartment prefuse box | 80A |
| F33 | Battery compartment prefuse box | 88A |
| F33 | Battery compartment prefuse box | 96A |
| F33 | Battery compartment prefuse box | 104A |
| F33 | Battery compartment prefuse box | 112A |
| F33f30 | Fuse 30 | 111C |
| F33f32 | Fuse 32 | 114C |
| F33f33 | Fuse 33 | 100C |
| F33f34 | Fuse 34 | 116C |
| F33f37 | Fuse 37 | 94C |
| F33f38 | Fuse 38 | 102C |
| F33f39 | Fuse 39 | 105C |
| F33f41 | Fuse 41 | 109C |
| F33f42 | Fuse 42 | 113C |
| F33f43 | Fuse 43 | 106C |
| F33f44 | Fuse 44 | 104C |
| F33f45 | Fuse 45 | 110C |
| F33f46 | Fuse 46 | 93C |
| F33f47 | Fuse 47 | 86C |
| F33f48 | Fuse 48 | 81C |
| F33f49 | Fuse 49 | 107C |
| F33f50 | Fuse 50 | 97C |
| F33f51 | Fuse 51 | 89C |
| F33f52 | Fuse 52 | 54C |
| F33f53 | Fuse 53 | 44C |
| F33f54 | Fuse 54 | 58C |
| F33f55 | Fuse 55 | 60C |
| F33f56 | Fuse 56 | 64C |
| F33f57 | Fuse 57 | 68C |
| F33f58 | Fuse 58 | 59C |
| F33f59 | Fuse 59 | 36C |
| F33f60 | Fuse 60 | 43C |
| F33f61 | Fuse 61 | 13C |
| F33f62 | Fuse 62 | 17C |
| F33f63 | Fuse 63 | 33C |
| F33f64 | Fuse 64 | 30C |
| F33f65 | Fuse 65 | 40C |
| F33f66 | Fuse 66 | 77C |
| F33f67 | Fuse 67 | 85C |
| F33f68 | Fuse 68 | 74C |
| F33k1 | Circuit 30g relay | 10A |
| F4 | Rear fuse and relay module | 116L |
| F4 | Rear fuse and relay module | 29L |
| F4f137 | Fuse 137 | 27L |
| K114 | ECO start/stop function additional battery relay | 3L |
| M40/1 | Multicontour seat pneumatic pump | 31L |
| M40/1 | Multicontour seat pneumatic pump | 33L |
| N10 | SAM control unit | 10L |
| N10 | SAM control unit | 104L |
| N10/8 | Rear control unit | 61L |
| N10/8 | Rear control unit | 81L |
| N112/9 | HERMES control unit | 99L |
| N123/4 | Emergency call system control unit | 95L |
| N150 | DIRECT SELECT INTERFACE | 64L |
| N167 | E-Call Russia (GLONASS) control unit | 48L |
| N167x1 | E-Call Russia (GLONASS) control unit electrical connector 1 | 48J |
| N2/10 | Supplemental restraint system control unit | 36L |
| N40/3 | Sound system amplifier control unit | 111L |
| N51/5 | Adaptive damping system control unit | 18L |
| N69/1 | Left front door control unit | 73L |
| N69/1 | Left front door control unit | 57L |
| N69/2 | Right front door control unit | 52L |
| N69/2 | Right front door control unit | 77L |
| N69/3 | Left rear door control unit | 85L |
| N69/4 | Right rear door control unit | 68L |
| N70 | Overhead control panel control unit | 44L |
| N70 | Overhead control panel control unit | 108L |
| U181 | Valid for anti-theft alarm system | 106E |
| U401 | Valid for engine 176 | 16H |
| W10/7 | Left battery recess ground point | 33G |
| W10/8 | Right battery recess ground point | 31G |
| W10/8 | Right battery recess ground point | 92G |
| X18/2 | Vehicle interior/roof electrical connector | 13G |
| X35/3 | Left rear door electrical connector | 84G |
| X35/4 | Right rear door electrical connector | 68G |
| X35/41 | Driver door connecting point | 72H |
| X35/41 | Driver door connecting point | 56H |
| X35/42 | Front passenger door connecting point | 52H |
| X35/42 | Front passenger door connecting point | 76H |
| X35/6 | Instrument panel and module box electrical connector | 40G |
| X55/15 | Driver seat electrical connector | 25K |
| X55/15 | Driver seat electrical connector | 21J |
| X55/16 | Front passenger seat electrical connector | 24K |
| X55/16 | Front passenger seat electrical connector | 22J |
| X58/12 | Load compartment socket | 93L |
| Z50/3 | Connector sleeve 3 | 30F |
| Z7/26z1 | Terminal 30 connector sleeve | 89H |
