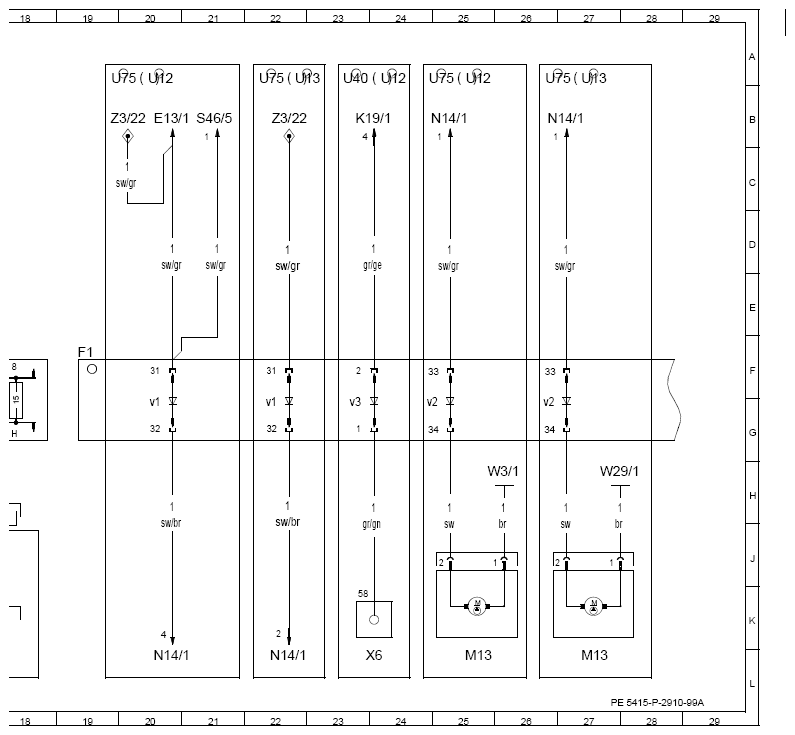

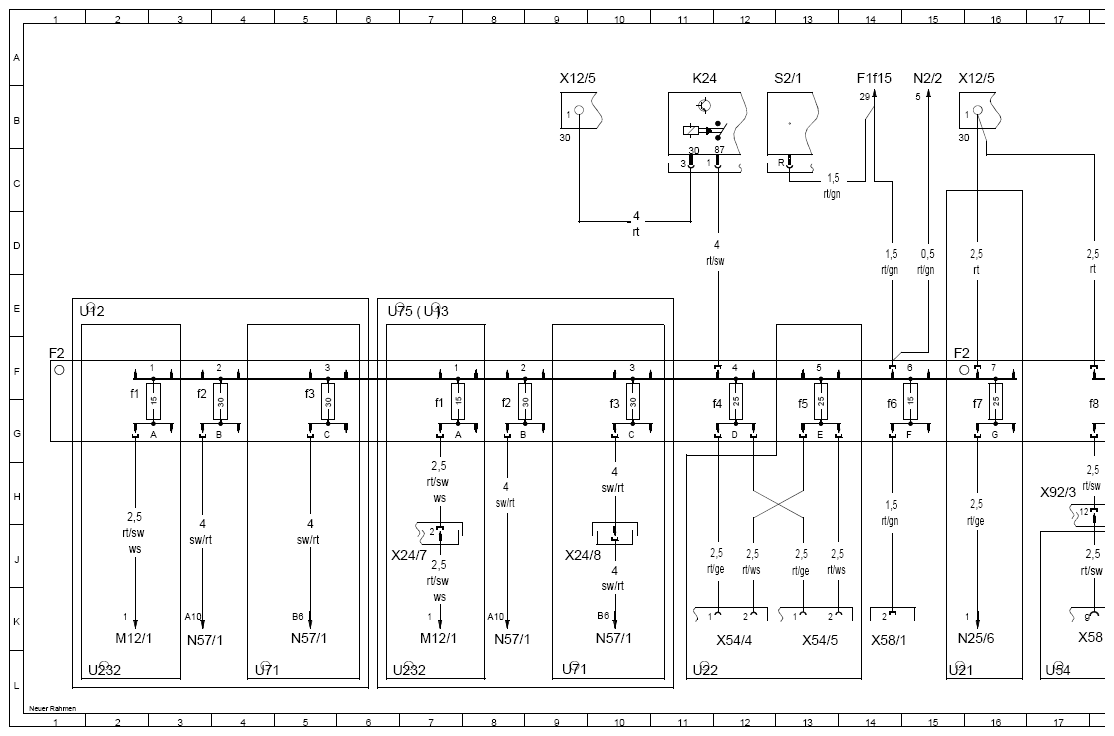

Wiring Diagram For Fuse Box (F1) Diodes And Fuse Box (F2) - PE54.15-P-2910-99A
MODEL 463 as of 1.6.99 up to 31.5.12
| Code: | Designation: | Position: |
|---|---|---|
| E13/1 | Glove compartment lamp | 20B |
| F1 | Fuse box | 19F |
| F1f15 | Fuse 15 | 14B |
| F1v1 | Plug-in diode 1 | 20F |
| F1v1 | Plug-in diode 1 | 22F |
| F1v2 | Plug-in diode 2 | 25F |
| F1v2 | Plug-in diode 2 | 27F |
| F1v3 | Plug-in diode 3 | 23F |
| F2 | Fuse box (8 fuses) | 1H |
| F2 | Fuse box (8 fuses) | 22H |
| F2f1 | Fuse 1 | 2F |
| F2f1 | Fuse 1 | 7F |
| F2f2 | Fuse 2 | 3F |
| F2f2 | Fuse 2 | 8F |
| F2f3 | Fuse 3 | 5F |
| F2f3 | Fuse 3 | 10F |
| F2f4 | Fuse 4 | 12F |
| F2f5 | Fuse 5 | 13F |
| F2f6 | Fuse 6 | 14F |
| F2f7 | Fuse 7 | 16F |
| F2f8 | Fuse 8 | 18F |
| K19/1 | Circuit 56/56b decoupling relay (daytime running lamps) | 33C |
| K24 | Comfort shift relay | 16B |
| M12/1 | Tilting/sliding roof | 3P |
| M12/1 | Tilting/sliding roof | 10P |
| M13 | Coolant circulation pump | 35P |
| M13 | Coolant circulation pump | 38P |
| N14/1 | Run-on cooling relay | 28P |
| N14/1 | Run-on cooling relay | 31P |
| N14/1 | Run-on cooling relay | 34C |
| N14/1 | Run-on cooling relay | 37C |
| N2/2 | Emergency tensioning retractor (ETR [GUS]) with airbag (AB) control unit | 21B |
| N25/6 | Rear HS [SIH] control unit | 22P |
| N57/1 | Convenience feature control unit | 4P |
| N57/1 | Convenience feature control unit | 7P |
| N57/1 | Convenience feature control unit | 11P |
| N57/1 | Convenience feature control unit | 13P |
| S2/1 | Ignition/starter switch | 18B |
| S46/5 | Bypass microswitch (50%) | 29C |
| U12 | Valid for left-hand drive vehicles | 2G |
| U12 | Valid for left-hand drive vehicles | 28B |
| U12 | Valid for left-hand drive vehicles | 33B |
| U12 | Valid for left-hand drive vehicles | 35B |
| U13 | Valid for right-hand drive vehicles | 10G |
| U13 | Valid for right-hand drive vehicles | 31B |
| U13 | Valid for right-hand drive vehicles | 38B |
| U21 | Valid for heated seats | 21P |
| U22 | Valid for seat adjustment | 16P |
| U232 | Valid for tilting/sliding roof | 2P |
| U232 | Valid for tilting/sliding roof | 9P |
| U40 | Valid for daytime running lamps | 33B |
| U54 | Valid for trailer hitch | 24P |
| U71 | Valid for five-door model | 6P |
| U71 | Valid for five-door model | 13P |
| U75 | Valid for gasoline engines | 9G |
| U75 | Valid for gasoline engines | 27B |
| U75 | Valid for gasoline engines | 31B |
| U75 | Valid for gasoline engines | 34B |
| U75 | Valid for gasoline engines | 37B |
| W29/1 | Ground (left A-pillar) | 38L |
| W3/1 | Ground (right front wheelhouse) | 36L |
| X12/5 | Circuit 30, 15, 61 terminal block, wake-up | 13B |
| X12/5 | Circuit 30, 15, 61 terminal block, wake-up | 22B |
| X24/7 | Main wiring harness/sliding roof connector | 9N |
| X24/8 | MWH [HLS]/rear convenience circuit connector | 13N |
| X54/4 | Seat adjustment feed connector (4-pin) | 16P |
| X54/5 | Right front seat/seat belt extender connector | 18P |
| X58 | Trailer hitch socket (13-pin) | 24P |
| X58/1 | Interior socket | 20P |
| X6 | Circuit 58 terminal block (2-pin) | 33P |
| X92/3 | Frame connector (22-pin) | 24L |
| Z3/22 | Circuit 15 (fused) connector sleeve (F1f9) | 27C |
| Z3/22 | Circuit 15 (fused) connector sleeve (F1f9) | 31C |
