Fuse Assignment Of Pre-Fuse Box In Engine Compartment - GF54.15-P-1256-25GWM
Model 463 (except 463.342) as of Model year 2019

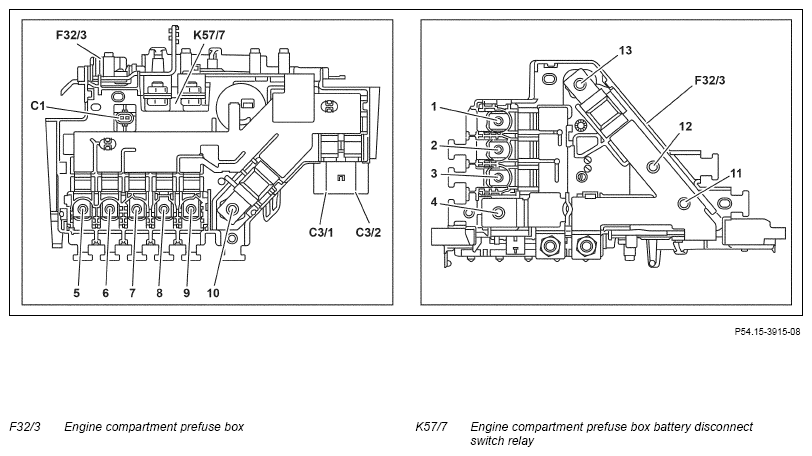

Side view, viewed from top
| Connection | Fuse Identification | Circuit | Line ID (line fused) | Fused function | Rating in amperes (A) |
|---|---|---|---|---|---|
| 1 | Electrical fuse 1 (F32/3f1) | 30t | 12.0 RD | Electrical power steering control unit (N68) | 100 |
| 2 | Electrical fuse 2 (F32/3f2) | 30t | 10.0 RD | Valid for diesel engine: Glow output stage (N14/2) | 100 |
| 3 | Electrical fuse 3 (F32/3f3) | 30 | - | Spare | - |
| 4 | - | 30 | 50.0 BK | Connection, circuit 30 from on-board electrical system battery (G1) | - |
| 5 | Electrical fuse 5 (F32/3f5) | 30t | 10.0 RD | Engine fuse and relay module (K40/8) | 80 |
| 6 | Electrical fuse 6 (F32/3f6) | 30t | - | Spare | - |
| 7 | Electrical fuse 7 (F32/3f7) | 30t | - | Spare | - |
| 8 | Electrical fuse 8 (F32/3f8) | 30t | 16.0 RD | Fan motor (M4/7) | 150 |
| 9 | Electrical fuse 9 (F32/3f9) | 30t | - | Spare | - |
| 10 | Electrical fuse 10 (F32/3f10) | 30t | - | Spare | - |
| 11 | Electrical fuse 11 (F32/3f11) | 30t | - | Spare | - |
| 12 | Electrical fuse 12 (F32/3f12) | 30t | - | Spare | - |
| 13 | Electrical fuse 13 (F32/3f13) | 30t | 50.0 RD | Alternator (G2) | 400 |
| C3/1 | Electrical fuse C3/1 (F32/3fC3/1) | 30t | 4.0 RDBK | Electronic Stability Program control unit (N30/4) | 40 |
| C3/2 | Electrical fuse C3/2 (F32/3fC3/2) | 30t | 6.0 RD | Electronic Stability Program control unit (N30/4) | 60 |
