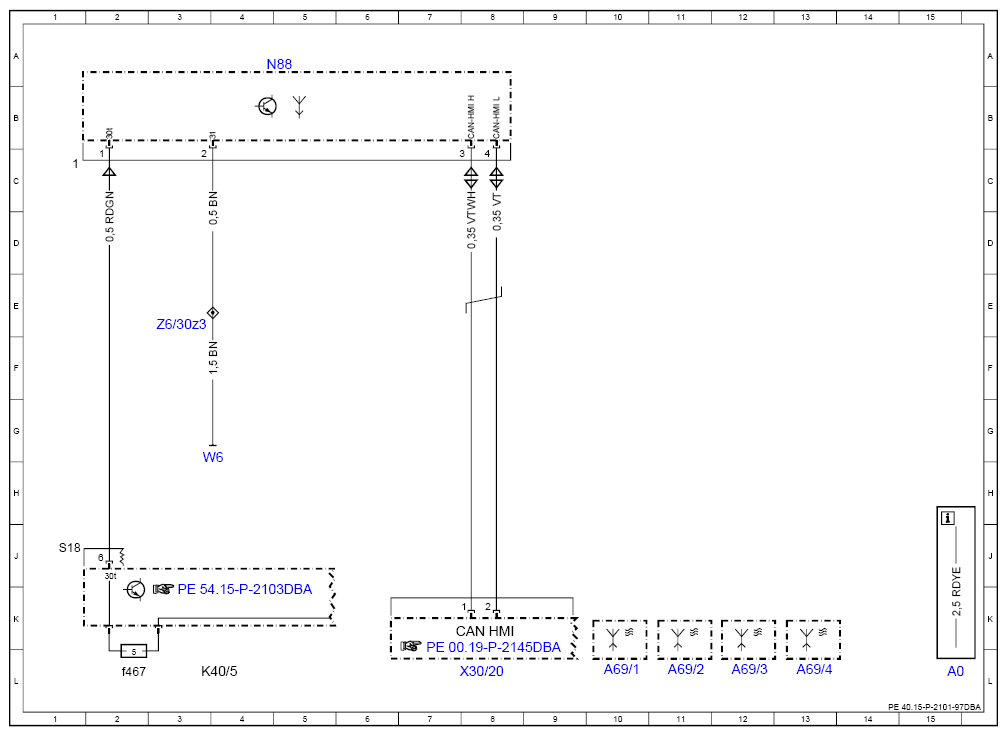

Wiring Diagram For Tire Pressure Monitor Control Unit - PE40.15-P-2101-97DBA
Model 213 up to model year 2021 with code 475 (Tire pressure monitor (TPM)) Control unit N88
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 15L |
| A69/1 | Left front tire pressure sensor | 10L |
| A69/2 | Right front tire pressure sensor | 11L |
| A69/3 | Left rear tire pressure sensor | 12L |
| A69/4 | Right rear tire pressure sensor | 13L |
| CAN HMI | User interface CAN | 8K |
| Code 475 | Tire pressure monitor | |
| K40/5 | Rear fuse and relay module | 4L |
| K40/5f467 | Fuse 467 | 2L |
| N88 | Tire pressure monitor control unit | 5A |
| W6 | Left wheel arch trunk ground point | 3G |
| X30/20 | User interface CAN (CAN HMD potential distributor electrical connector | 8L |
| Z6/30z3 | Circuit 31 connector sleeve | 3E |
