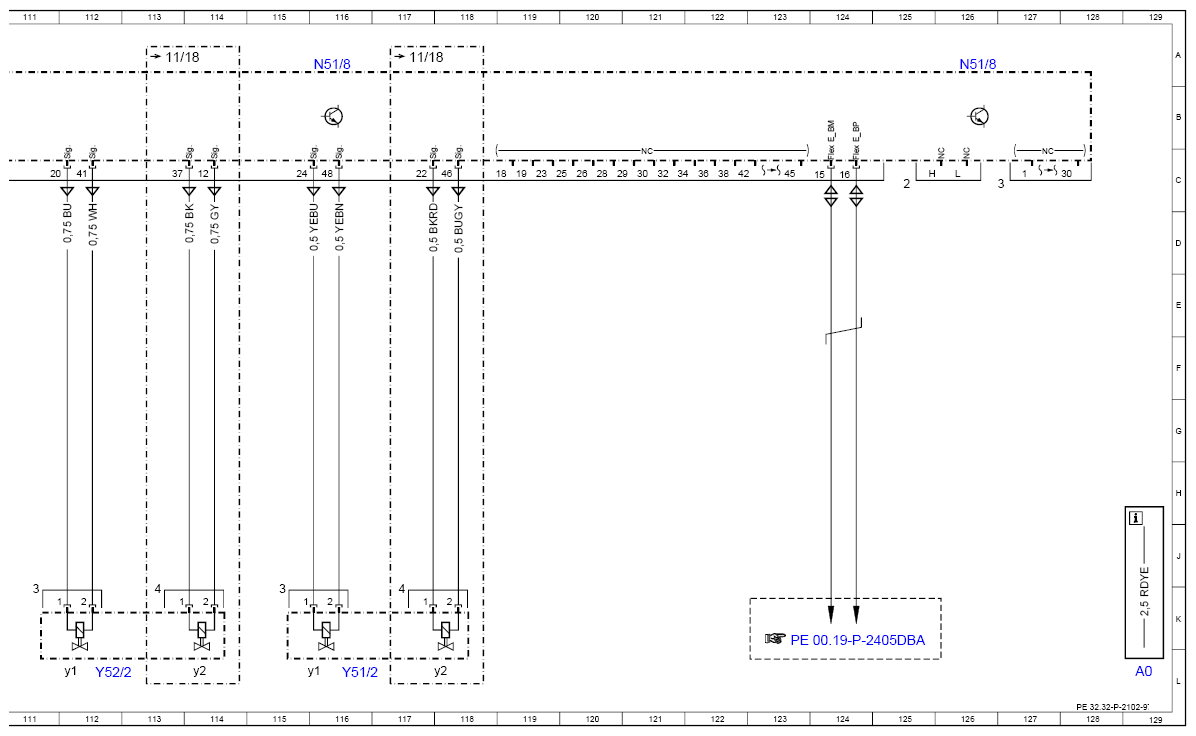

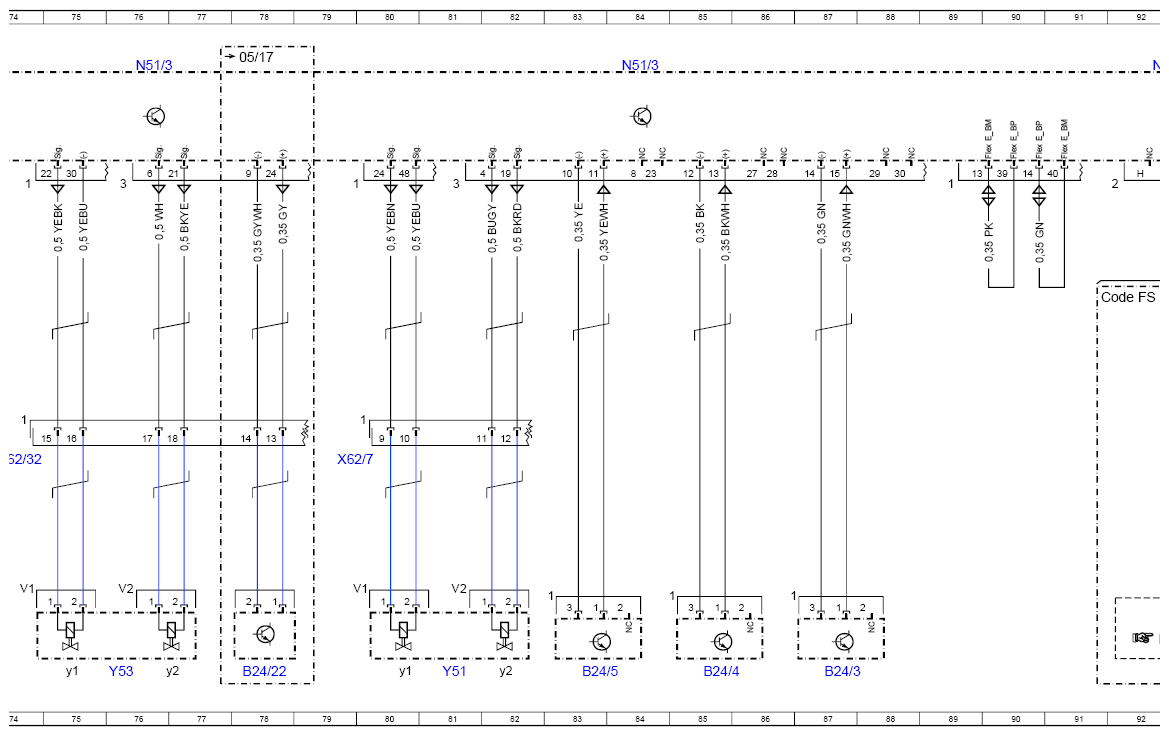

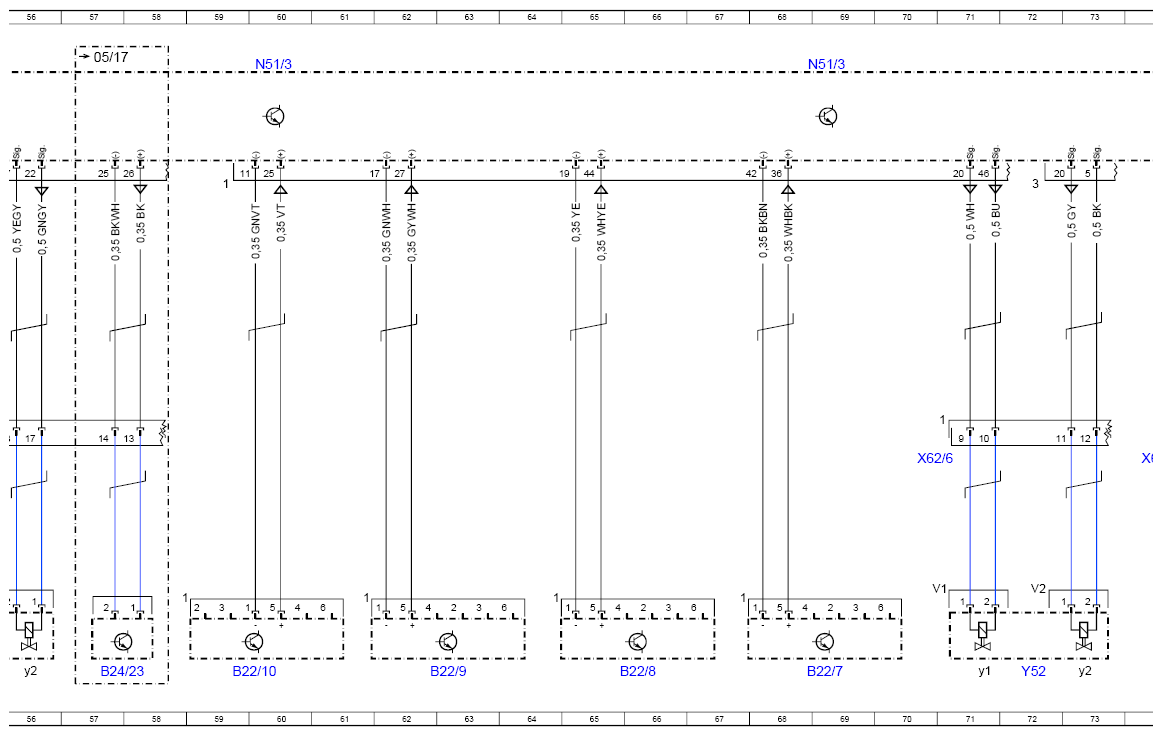

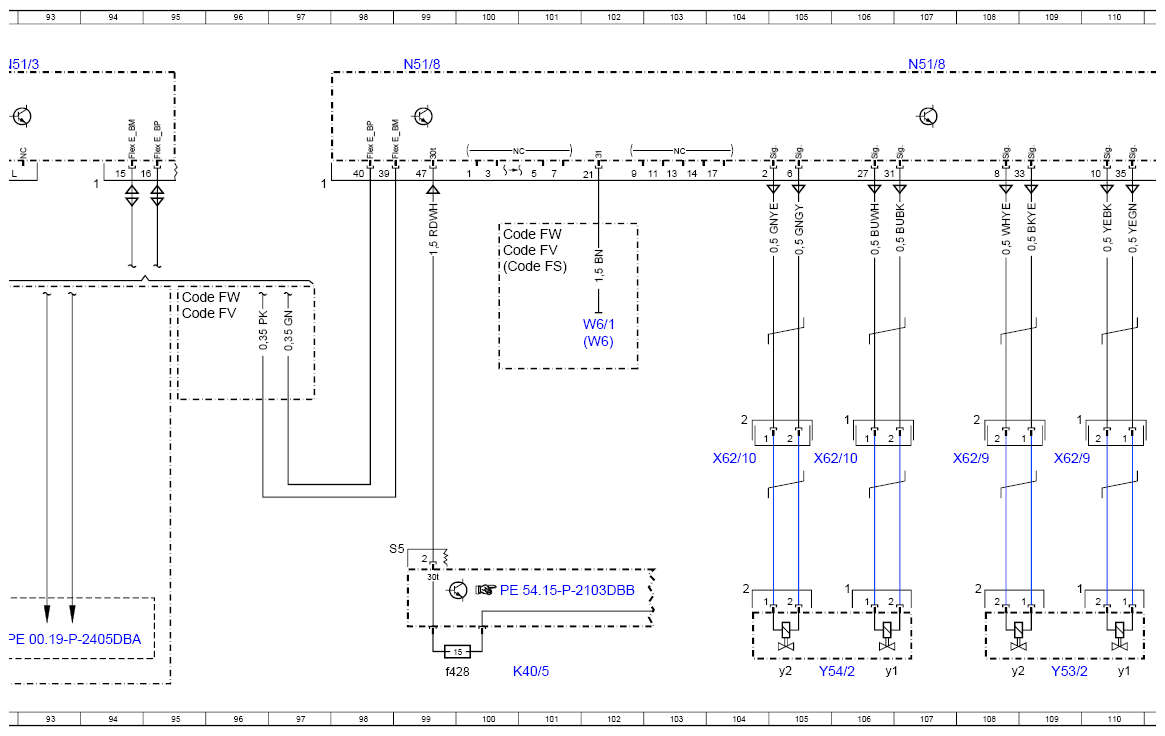

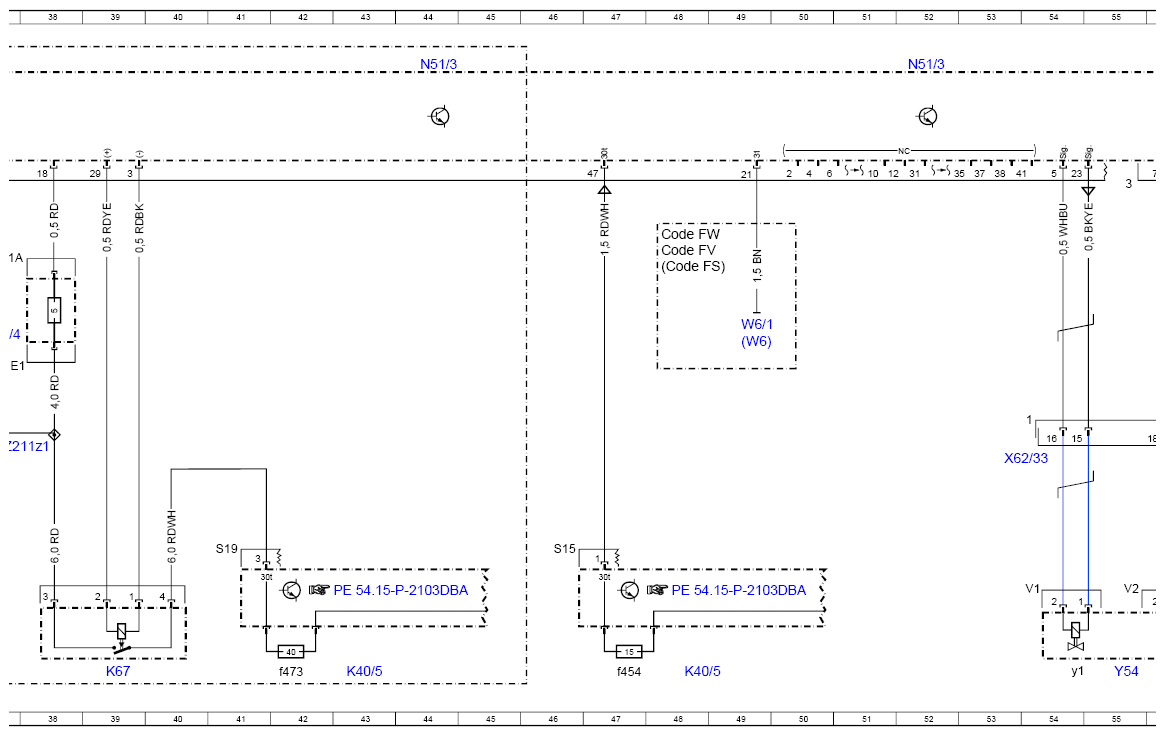

Wiring Diagram For Air Body Control Unit - PE32.32-P-2102-97DBA
Model 213 up to model year 2021 with code 489 (AIR BODY CONTROL) Control unit N51/3
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 129L |
| A9/1 | AIR BODY CONTROL compressor | 30L |
| A9/1 | AIR BODY CONTROL compressor | 35L |
| A9/1m1 | Compressor | 30L |
| A9/1m1 | Compressor | 36L |
| A9/1y1 | AIR BODY CONTROL pressure relief valve | 31L |
| A9/1y1 | AIR BODY CONTROL pressure relief valve | 34L |
| B22/10 | Right rear level sensor | 59L |
| B22/7 | Left rear level sensor | 69L |
| B22/8 | Left front level sensor | 66L |
| B22/9 | Right front level sensor | 63L |
| B24/22 | Left rear wheel acceleration sensor | 78L |
| B24/23 | Right rear wheel acceleration sensor | 57L |
| B24/3 | Left front body lateral acceleration sensor | 87L |
| B24/4 | Right front body lateral acceleration sensor | 85L |
| B24/5 | Left rear body lateral acceleration sensor | 83L |
| Code 990 | AMG vehicles | 20A |
| Code 990 | AMG vehicles | 32A |
| Code FS | STATION WAGON | 11A |
| Code FS | STATION WAGON | 48D |
| Code FS | STATION WAGON | 91E |
| Code FS | STATION WAGON | 100D |
| Code FV | LONG SEDAN | 1A |
| Code FV | LONG SEDAN | 48D |
| Code FV | LONG SEDAN | 95E |
| Code FV | LONG SEDAN | 100D |
| Code FW | SEDAN | 1A |
| Code FW | SEDAN | 48D |
| Code FW | SEDAN | 95E |
| Code FW | SEDAN | 100D |
| F25/4 | Compressor readback line terminal 30 additional fuse | 37F |
| K40/5 | Rear fuse and relay module | 48L |
| K40/5 | Rear fuse and relay module | 101L |
| K40/5 | Rear fuse and relay module | 13L |
| K40/5 | Rear fuse and relay module | 43L |
| K40/5f428 | Fuse 428 | 99L |
| K40/5f454 | Fuse 454 | 47L |
| K40/5f454 | Fuse 454 | 12L |
| K40/5f473 | Fuse 473 | 42L |
| K40 | Engine fuse and relay module | 26L |
| K40/8f114 | Fuse 114 | 25L |
| K40/8f132 | Fuse 132 | 24L |
| K40/8kR | Relay R | 21L |
| K67 | AIR BODY CONTROL relay | 39L |
| N51/3 | AIR BODY CONTROL unit | 5A |
| N51/3 | AIR BODY CONTROL unit | 21A |
| N51/3 | AIR BODY CONTROL unit | 36A |
| N51/3 | AIR BODY CONTROL unit | 60A |
| N51/3 | AIR BODY CONTROL unit | 69A |
| N51/3 | AIR BODY CONTROL unit | 76A |
| N51/3 | AIR BODY CONTROL unit | 84A |
| N51/3 | AIR BODY CONTROL unit | 92A |
| N51/3 | AIR BODY CONTROL unit | 13A |
| N51/3 | AIR BODY CONTROL unit | 28A |
| N51/3 | AIR BODY CONTROL unit | 44A |
| N51/3 | AIR BODY CONTROL unit | 52A |
| N51/8 | AIR BODY CONTROL Plus control unit | 107A |
| N51/8 | AIR BODY CONTROL Plus control unit | 126A |
| N51/8 | AIR BODY CONTROL Plus control unit | 99A |
| N51/8 | AIR BODY CONTROL Plus control unit | 116A |
| W17 | Right rear seat ground point | 35E |
| W6 | Left wheel arch trunk ground point | 49F |
| W6 | Left wheel arch trunk ground point | 102F |
| W6/1 | Left tail lamp trunk ground point | 49E |
| W6/1 | Left tail lamp trunk ground point | 102E |
| W9 | Left front ground point (at lamp unit) | 30E |
| X11/35 | Air suspension electrical connector | 33H |
| X11/35 | Air suspension electrical connector | 35H |
| X25/7 | Engine compartment/frame floor assembly electrical connector | 20E |
| X62/10 | Right rear damper module spring valves electrical connector | 104H |
| X62/10 | Right rear damper module spring valves electrical connector | 106H |
| X62/32 | Rear axle electrical connector, left distributor | 74H |
| X62/33 | Rear axle electrical connector, right distributor | 54H |
| X62/6 | Front axle electrical connector, right distributor | 70H |
| X62/7 | Front axle electrical connector, left distributor | 79H |
| X62/9 | Left rear damper module spring valves electrical connector | 109H |
| X62/9 | Left rear damper module spring valves electrical connector | 108H |
| Y36/6 | AIR BODY CONTROL valve unit | 7L |
| Y36/8 | Rear axle electronic level control valve unit | 17L |
| Y51 | Left front axle damping valve unit | 81L |
| Y51/2 | Left front axle air suspension valve unit | 116L |
| Y51/2y1 | Air suspension valve 1, front left | 115L |
| Y51/2y2 | Air suspension valve 2, front left | 118L |
| Y51y1 | Solenoid valve 1, front left | 80L |
| Y51y2 | Solenoid valve 2, front left | 82L |
| Y52 | Right front axle damping valve unit | 72L |
| Y52/2 | Right front axle air suspension valve unit | 112L |
| Y52/2y1 | Air suspension valve 1, front right | 112L |
| Y52/2y2 | Air suspension valve 2, front right | 114L |
| Y52y1 | Solenoid valve 1, front right | 71L |
| Y52y2 | Solenoid valve 2, front right | 73L |
| Y53 | Left rear axle damping valve unit | 76L |
| Y53/2 | Left rear axle air suspension valve unit | 109L |
| Y53/2y1 | Air suspension valve 1, rear left | 110L |
| Y53/2y2 | Air suspension valve 2, rear left | 108L |
| Y53y1 | Solenoid valve 1, rear left | 75L |
| Y53y2 | Solenoid valve 2, rear left | 77L |
| Y54 | Right rear axle damping valve unit | 55L |
| Y54/2 | Right rear axle air suspension valve unit | 105L |
| Y54/2y1 | Air suspension valve 1, rear right | 106L |
| Y54/2y2 | Air suspension valve 2, rear right | 105L |
| Y54y1 | Solenoid valve 1, rear right | 54L |
| Y54y2 | Solenoid valve 2, rear right | 56L |
| Z211z1 | Circuit 30 power supply connector sleeve | 38G |
