Remove/Install Front Differential Mount On Rear Axle Carrier - AR35.10-P-0051LW
Model 205 (except 205.386/387/486/487)
Model 213 (except 213.088/089/288/289)
Model 253 (except 253.388/389/988/989/992/993)

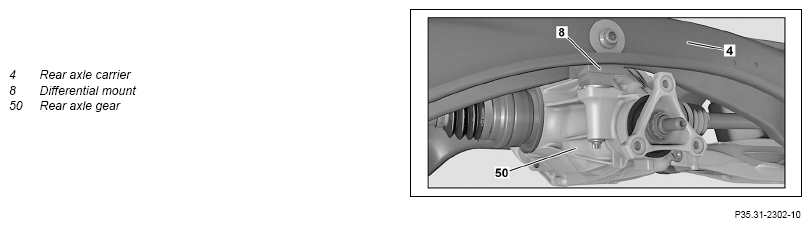

Fig 1: Front Differential Mount On Rear Axle Carrier Components Location - Model 213 (Except 213.088/089/288/289)
| Risk of death caused by vehicle slipping or toppling off of the lifting platform. | Align vehicle between vehicle lift columns and position the four support plates at the vehicle lift support points specified by the vehicle manufacturer. | AS00.00-Z-0010-01A | |
| Notes on threaded connections fastened using a tightening angle-based tightening process | AH00.00-P-0020-01A | ||
| Notes on self-locking nuts and bolts | AH00.00-N-0001-01A | ||
| Notes on safety-relevant components | AH00.00-Z-0019-01A | ||
| Notes on repair work on suspension components | AH00.00-P-0100-01A | ||
| Remove/install | |||
| 1 | Unfasten rear axle carrier (4) and lower until adapter screw at front of crossmember is accessible | Model 205 (except 205.386/387/486/487) | AR35.10-P-0010LW |
| Model 213 (except 213.088/089/288/289) | AR35.10-P-0010LWE | ||
| Model 253 (except 253.388/389/988/989/992/993) | AR35.10-P-0010LWX | ||
| 2 | Detach rear axle differential (50) from differential mount (8) | *BA35.10-P-1005-01H | |
| 3 | Detach differential mount (8) from rear axle carrier (4) and remove differential mount (8) | *BA35.10-P-1004-01H | |
| 4 | Install in the reverse order | ||
| 5 | Measure articulation angle of rear propeller shaft relative to rear axle differential (50) and correct if necessary | AR41.10-P-0086LW |
REAR AXLE CARRIER
| Number | Designation | Model 205 | Model 213 | |
|---|---|---|---|---|
| BA35.10-P-1004-01H | Bolt, adapter to front transverse bridge | Nm | 150 | 150 |
REAR AXLE CARRIER
| Number | Designation | Model 253 | |
|---|---|---|---|
| BA35.10-P-1004-01H | Bolt, adapter to front transverse bridge | Nm | 150 |
REAR AXLE CARRIER
| Number | Designation | Model 205 | Model 213 | |||
|---|---|---|---|---|---|---|
| BA35.10-P-1005-01H | Rear axle differential to front adapter | Rear axle differential (steel) | Nm | 65 | 65 | |
| Rear axle differential (aluminum) | Stage 1 | Nm | 40 | 40 | ||
| Stage 2 | ∠° | 45 | 45 | |||
REAR AXLE CARRIER
| Number | Designation | Model 253 | |||
|---|---|---|---|---|---|
| BA35.10-P-1005-01H | Rear axle differential to front adapter | Rear axle differential (steel) | Nm | 65 | |
| Rear axle differential (aluminum) | Stage 1 | Nm | 40 | ||
| Stage 2 | ∠° | 45 | |||
