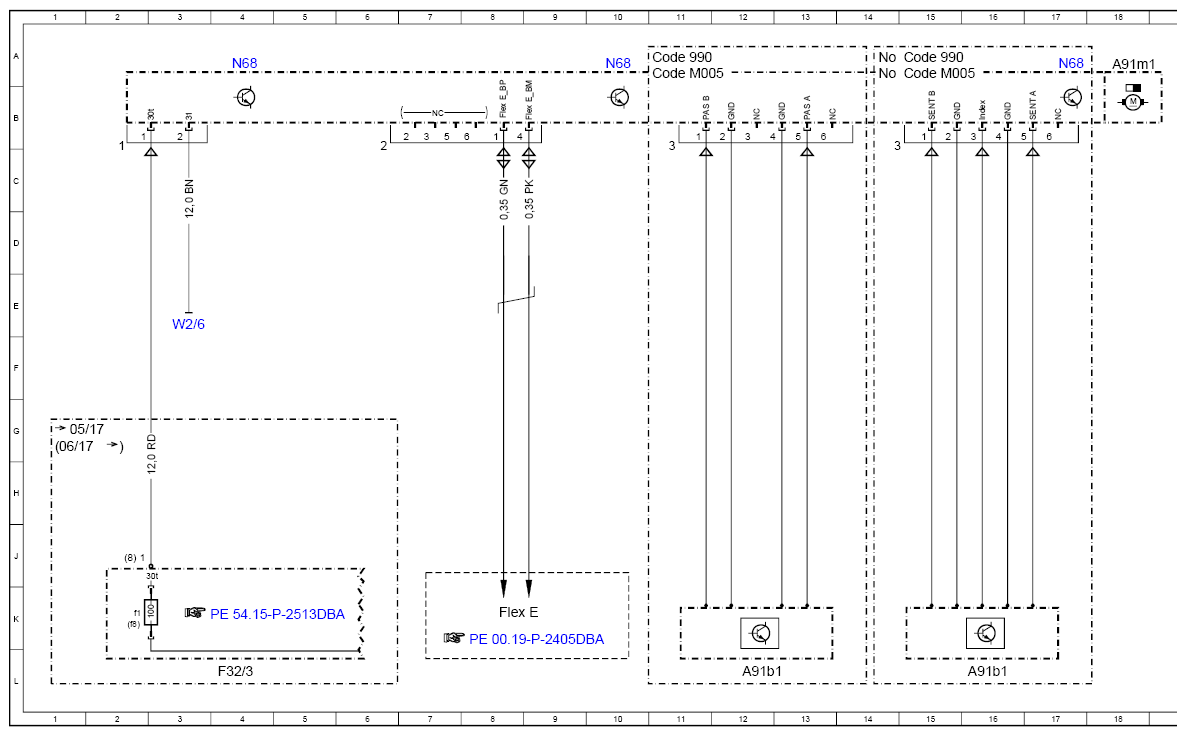

Wiring Diagram For Electric Power Steering Control Unit - PE46.35-P-2101-97DBA
Model 213 up to model year 2021 Control unit N68
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 23L |
| A91b1 | Electric power steering torque sensor | 12L |
| A91b1 | Electric power steering torque sensor | 16L |
| A91m1 | Electric power steering actuator motor | 18A |
| Code 990 | AMG vehicles | 11A |
| Code 990 | AMG vehicles | 15A |
| Code M005 | 4MATIC | 11A |
| Code M005 | 4MATIC | 15A |
| F32/3 | Engine compartment prefuse box | 4L |
| F32/3f1 | Fuse 1 | 2K |
| F32/3f8 | Fuse 8 | 2K |
| Flex E | Chassis FlexRay | 8K |
| N68 | Electrical power steering control unit | 4A |
| N68 | Electrical power steering control unit | 10A |
| N68 | Electrical power steering control unit | 17A |
| W2/6 | Electric power steering ground point | 3E |
