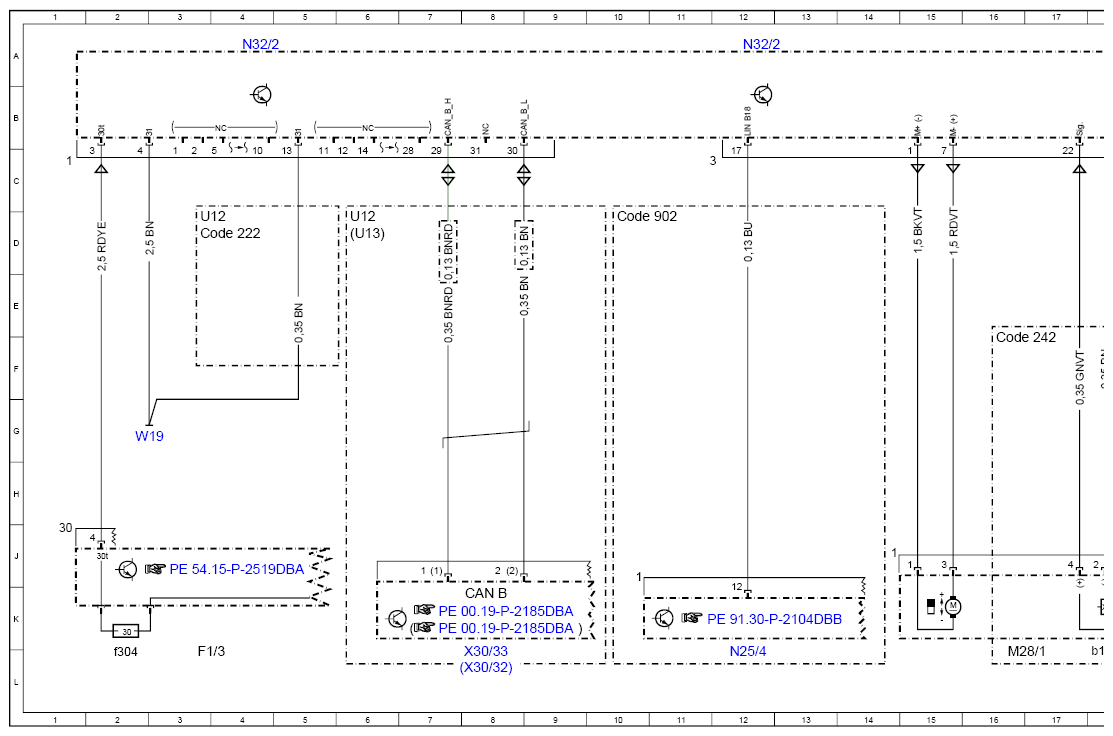

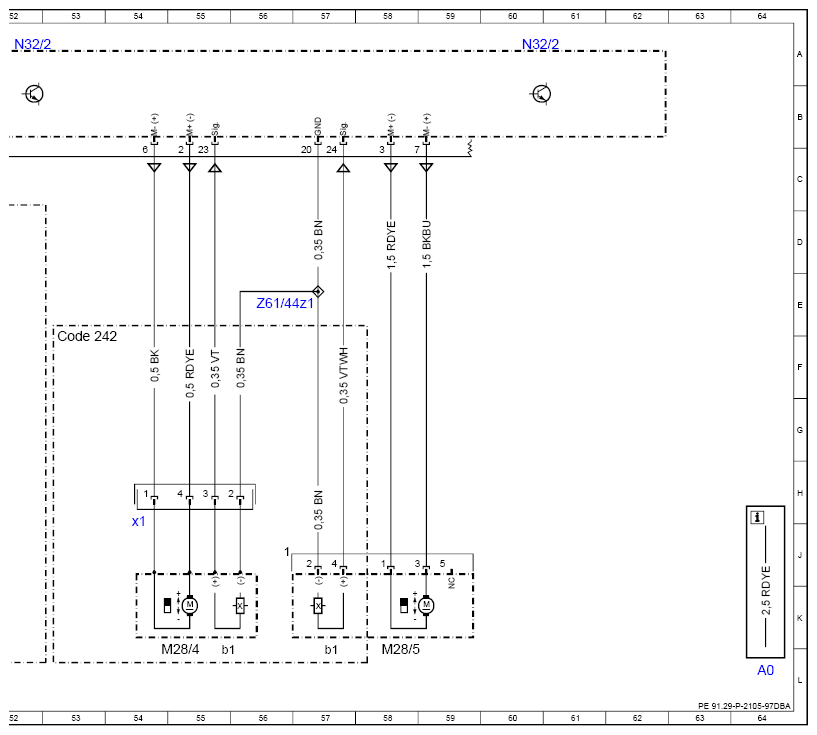

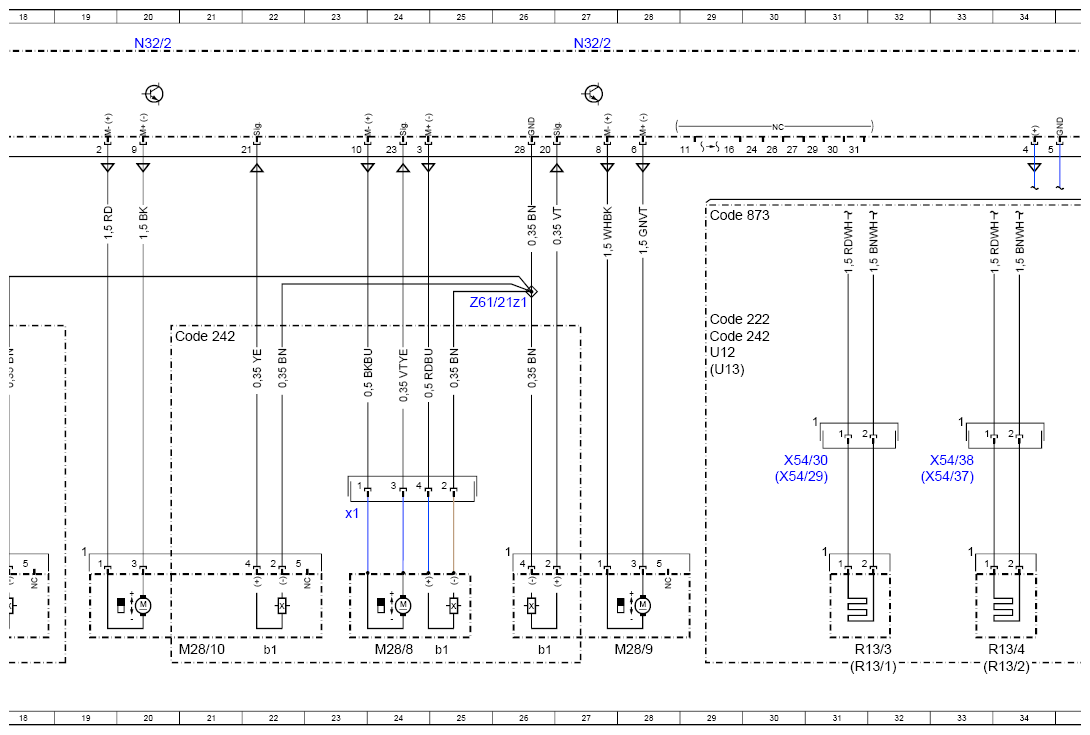

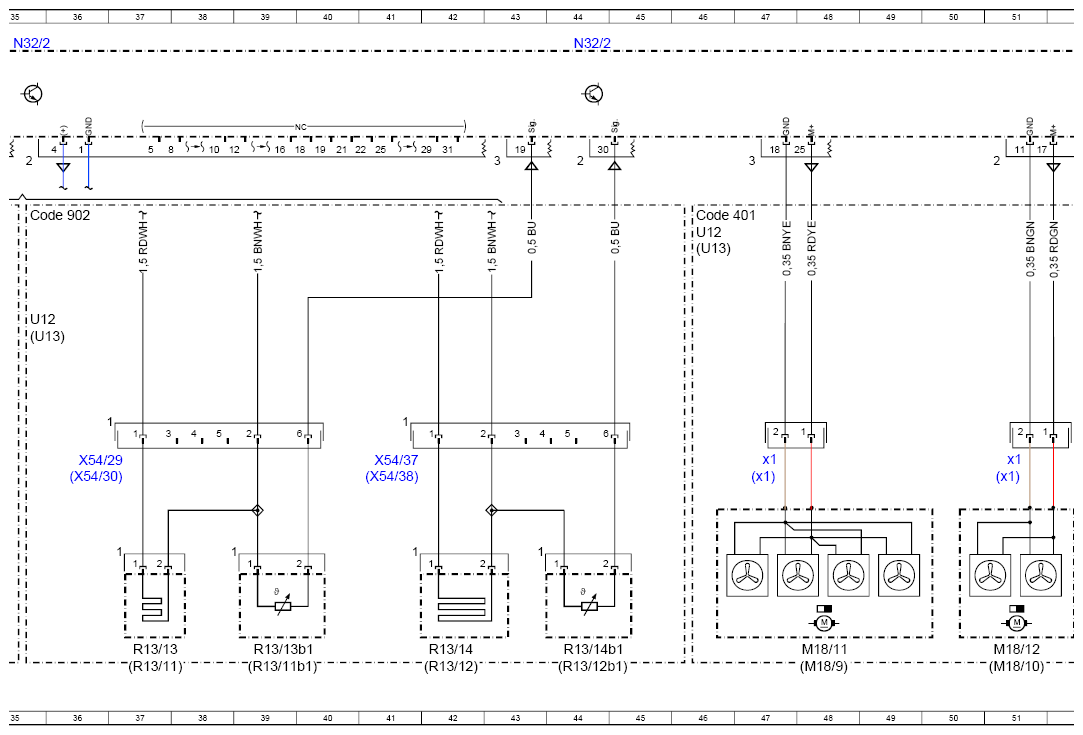

Wiring Diagram Of Front Passenger-Side Seat Control Module - PE91.29-P-2105-97DBA
Model 213 up to model year 2021 Control unit N32/2
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 64L |
| CAN B | Interior CAN | 8K |
| Code 222 | Electrically adjustable right front seat | 3D |
| Code 222 | Electrically adjustable right front seat | 29E |
| Code 242 | Right electrically adjustable front seat with memory | 20F |
| Code 242 | Right electrically adjustable front seat with memory | 16F |
| Code 242 | Right electrically adjustable front seat with memory | 29F |
| Code 242 | Right electrically adjustable front seat with memory | 53F |
| Code 401 | Seat climate control for driver and front passenger | 46D |
| Code 873 | Seat heater for driver and front passenger | 29D |
| Code 902 | Seat heater Plus for driver and front passenger | 35D |
| Code 902 | Seat heater Plus for driver and front passenger | 10D |
| F1/3 | Passenger-side A-pillar fuse box | 3L |
| F1/3f304 | Fuse 304 | 2L |
| M18/10 | Left front backrest seat ventilation motors | 51L |
| M18/10x1 | Left front backrest seat ventilation motor electrical connector | 51H |
| M18/11 | Right front seat cushion seat ventilation motors | 48L |
| M18/11x1 | Right front seat cushion seat ventilation motor electrical connector | 47H |
| M18/12 | Right front backrest seat ventilation motors | 51L |
| M18/12x1 | Right front backrest seat ventilation motor electrical connector | 51H |
| M18/9 | Left front seat cushion seat ventilation motors | 48L |
| M18/9x1 | Left front seat cushion seat ventilation motor electrical connector | 47H |
| M28/1 | Front passenger seat fore/aft adjustment motor | 16L |
| M28/10 | Front passenger seat height adjustment motor | 21L |
| M28/10b1 | Front passenger seat, seat height adjustment Hall sensor, | 22L |
| M28/1b1 | Seat fore/aft adjustment Hall sensor, front passenger seat | 18L |
| M28/4 | Front passenger seat head restraint adjustment motor | 55L |
| M28/4b1 | Head restraint adjustment Hall sensor, front passenger seat | 55L |
| M28/4x1 | Head restraint adjustment motor electrical connector, front passenger seat | 54J |
| M28/5 | Front passenger seat backrest inclination adjustment motor | 58L |
| M28/5b1 | Backrest inclination Hall sensor, front passenger seat | 57L |
| M28/8 | Seat cushion length adjustment motor, front passenger seat | 24L |
| M28/8b1 | Seat cushion length adjustment Hall sensor, front passenger seat | 25L |
| M28/8x1 | Seat cushion length adjustment motor electrical connector, front passenger | 23H |
| M28/9 | Seat inclination adjustment motor, front passenger seat | 28L |
| M28/9b1 | Seat inclination adjustment Hall sensor, front passenger seat | 26L |
| N25/4 | Front passenger seat heater control unit | 12L |
| N32/2 | Front passenger seat control unit | 4A |
| N32/2 | Front passenger seat control unit | 52A |
| N32/2 | Front passenger seat control unit | 27A |
| N32/2 | Front passenger seat control unit | 44A |
| N32/2 | Front passenger seat control unit | 20A |
| N32/2 | Front passenger seat control unit | 35A |
| N32/2 | Front passenger seat control unit | 12A |
| N32/2 | Front passenger seat control unit | 60A |
| R13/1 | Left front seat cushion heater pad | 31L |
| R13/11 | Left front seat cushion side bolster heater pad | 37L |
| R13/11b1 | Left front seat cushion side bolster heater pad temperature sensor | 39L |
| R13/12 | Left front seat backrest side bolster heater pad | 42L |
| R13/12b1 | Left front seat backrest side bolster heater pad temperature sensor | 44L |
| R13/13 | Right front seat cushion side bolster heater pad | 37L |
| R13/13b1 | Right front seat cushion side bolster heater pad temperature sensor | 39L |
| R13/14 | Right front seat backrest side bolster heater pad | 42L |
| R13/14b1 | Right front seat backrest side bolster heater pad temperature sensor | 44L |
| R13/2 | Left front seat backrest heater pad | 34L |
| R13/3 | Right front seat cushion heater pad | 31L |
| R13/4 | Right front seat backrest heater pad | 34L |
| U12 | Valid for left-hand drive vehicles | 3D |
| U12 | Valid for left-hand drive vehicles | 46D |
| U12 | Valid for left-hand drive vehicles | 29F |
| U12 | Valid for left-hand drive vehicles | 6D |
| U12 | Valid for left-hand drive vehicles | 35E |
| U13 | Valid for right-hand drive vehicles | 46D |
| U13 | Valid for right-hand drive vehicles | 29F |
| U13 | Valid for right-hand drive vehicles | 6D |
| U13 | Valid for right-hand drive vehicles | 35F |
| W19 | Right front seat crossmember ground point | 2G |
| X30/32 | Left interior CAN (CAN B) potential distributor electrical connector | 8L |
| X30/33 | Right interior CAN (CAN B) potential distributor electrical connector | 8L |
| X54/29 | Driver seat heater feed electrical connector | 30H |
| X54/29 | Driver seat heater feed electrical connector | 36H |
| X54/30 | Front passenger seat heater feed electrical connector | 31H |
| X54/30 | Front passenger seat heater feed electrical connector | 36H |
| X54/37 | Left front seat backrest heater pad electrical connector | 41H |
| X54/37 | Left front seat backrest heater pad electrical connector | 33H |
| X54/38 | Right front seat backrest heater pad electrical connector | 33H |
| X54/38 | Right front seat backrest heater pad electrical connector | 41H |
| Z61/21z1 | Connector sleeve, circuit 31 Hall sensors, front passenger seat | 26E |
| Z61/44z1 | Passenger-side Hall sensor ground connection 2 connector sleeve | 56E |
