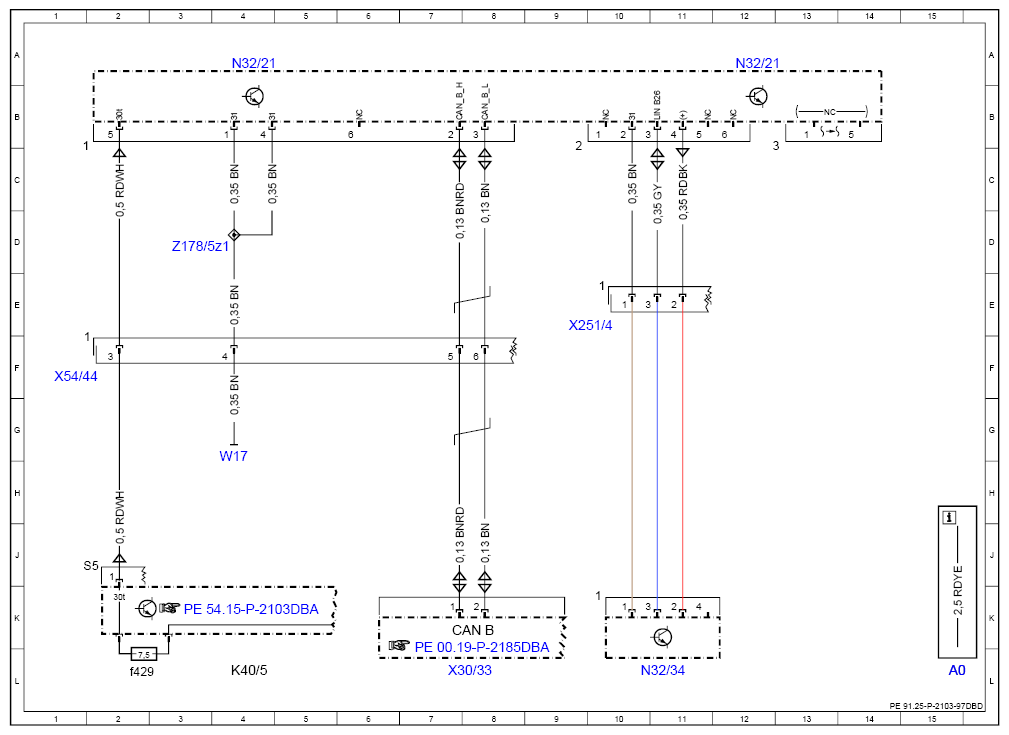

Wiring Diagram For Multicontour Seat Control Unit - PE91.25-P-2103-97DBD
Model 213 up to model year 2021 with code 406 (Multicontour rear seat) Control unit N3221
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 15L |
| CAN B | Interior CAN | 8K |
| K40/5 | Rear fuse and relay module | 4L |
| K40/5f429 | Fuse 429 | 2L |
| N32/21 | Right rear multicontour seat control unit | 4A |
| N32/21 | Right rear multicontour seat control unit | 12A |
| N32/34 | Right rear backrest massage function control unit | 11L |
| W17 | Right rear seat ground point | 4G |
| X251/4 | Right rear multicontour seat/active seat slave electrical connector | 10E |
| X30/33 | Right interior CAN (CAN B) potential distributor electrical connector | 7L |
| X54/44 | Frame floor assembly/right rear seat backrest electrical connector | 1F |
| Z178/5z1 | Circuit 31 connector sleeve | 3D |
