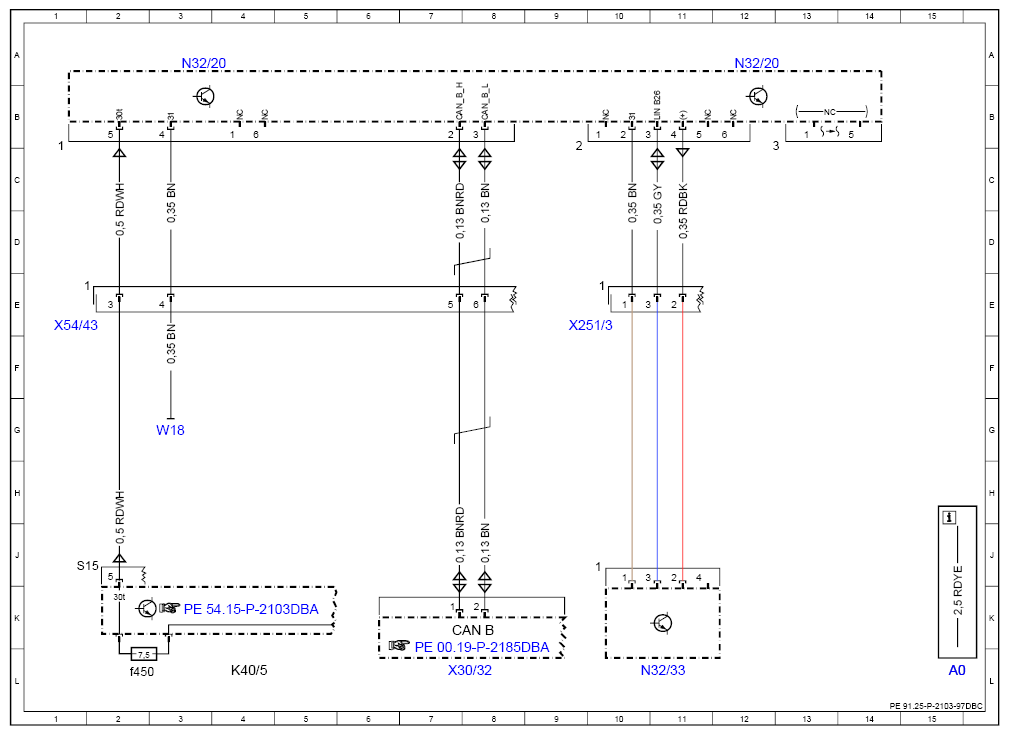

Wiring Diagram For Multicontour Seat Control Unit - PE91.25-P-2103-97DBC
Model 213 up to model year 2021 with code 406 (Multicontour rear seat) Control unit N32/20
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 15L |
| CAN B | Interior CAN | 8K |
| K40/5 | Rear fuse and relay module | 4L |
| K40/5f450 | Fuse 450 | 2L |
| N32/20 | Left rear multicontour seat control unit | 3A |
| N32/20 | Left rear multicontour seat control unit | 12A |
| N32/33 | Left rear backrest massage function control unit | 11L |
| W18 | Left front seat crossmember ground point | 3G |
| X251/3 | Left rear multicontour seat/active seat slave electrical connector | 10E |
| X30/32 | Left interior CAN (CAN B) potential distributor electrical connector | 7L |
| X54/43 | Frame floor assembly/left rear seat backrest electrical connector | 1E |
